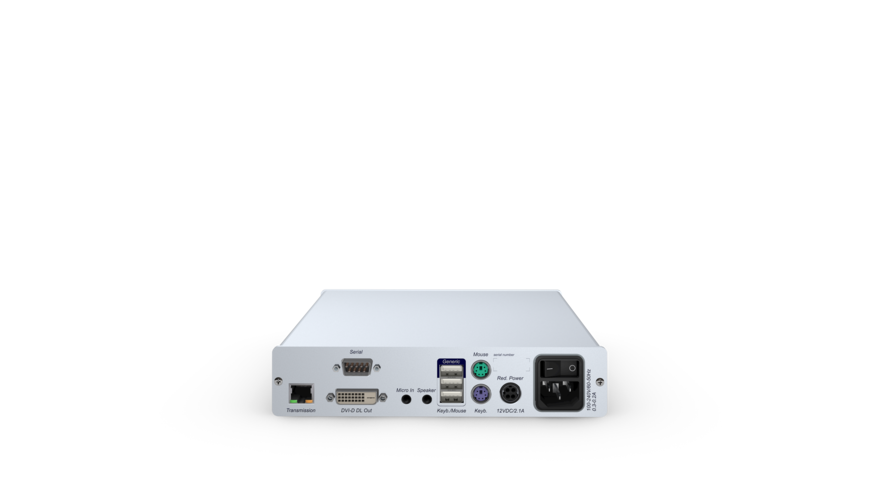

DL-DVI-Vision-IP-AR-CON

Art.-Nr. A1120334

Zurück zur letzten Ansicht

EOL

KVM-over-IP-Arbeitsplatzmodul zum Anschluss eines Monitors mit Dual-Link-DVI-Schnittstelle, Übertragung über CAT-Kabel und innerhalb IP-basierter Standard-Netzwerke

Alternative anfragen

Zur Merkliste hinzufügen Produkt vergleichen Fragen zum Produkt?

Mehr Erfahren

Das Formular konnte nicht geladen werden.

Die matrix-kompatiblen KVM-over-IP-Extender der DL-DVI-Vision-IP-Serie

verlängern Tastatur-, Video- und Maus-Signale sowie weitere Peripheriedaten (z. B. Audio und USB) über eine standardisierte IP-Netzwerkinfrastruktur mit CAT- oder Fiber-Verbindung (bis zu 10.000 m). Ein Extendersystem besteht aus einem Rechnermodul (CPU) und einem kompatiblen Arbeitsplatzmodul (CON). Rechner lassen sich nahezu in Echtzeit steuern – sowohl in Extender- als auch in Matrix-Anwendungen. Die DL-DVI-Vision-IP-Serie unterstützt DualLink-DVI für hochauflösendes Video bis zu 2560 × 1600 (60 Hz) oder 4096 × 2160 (30 Hz). Die Videodaten werden pixelperfekt verarbeitet und bieten dank bluedec™ - G&D´s hochentwickeltem, mehrstufigem, verlustfreiem Kompressionsverfahren - eine exzellente Hand-Auge-Koordination.

Video

bluedec™ – hochentwickelte mehrstufige verlustfreie Kompression für beste Videoqualität und praktisch latenzfreie Übertragung. Dieses Verfahren ermöglicht pixelperfekte Videoübertragung bei effizienter Bandbreitennutzung.

E-EDID-Unterstützung

Auflösung bis
2560 × 1600 @ 60 Hz,
4096 × 2160 @ 30 Hz

Signale

verschlüsselte Video-, Tastatur-, Maus- und Steuerdaten (AES-128)

permanente Keyboard-/Mouseemulation

transparente Audio-Signale (Stereo, analog)

transparentes RS232 (max. 115.200 bps)

GenericUSB-Unterstützung für USB-Klassen HID (Human Interface Device), SmartCard und Massenspeicher
Das Produkt erlaubt die gleichzeitige Nutzung von bis zu drei GenericUSB-Geräten über ein Arbeitsplatzmodul. Hierfür müssen sowohl das eingesetzte Arbeitsplatzmodul als auch das eingesetzte Rechnermodul die Nutzung von bis zu drei GenericUSB-Geräten unterstützen.

Übertragung

KVM-over-IP™ via IP-basierter Standard-Netzwerke (Layer 3)
Die Übertragungsreichweite zwischen zwei aktiven Netzwerkkomponenten beträgt bis zu 100 m über CAT-Kabel

Gerät

Ident-LED zum schnellen Auffinden des Gerätes in komplexen Installationen

internes Netzteil für Hauptstromversorgung

Bedienung

mehrsprachige Webapplikation Config Panel 21 für Konfiguration, Monitoring und Updates (HTML5, Java-frei)

mehrsprachiges On-Screen-Display für Konfiguration und Bedienung

Sicherheitsfeatures

Screen-Freeze: Verliert der Empfänger das Videosignal, da die Verbindung abbricht oder die Grafikkarte des Computers ein Problem hat, so „friert“ die Screen-Freeze Funktion das letzte angezeigte Bild des Monitors ein. Dieser Zustand wird durch eine rote, halb-transparente Rahmenmarkierung verdeutlicht. Die Funktion wird automatisch aufgehoben, sobald ein aktives Videosignal anliegt.

sicherer und störungsfreier Betrieb durch Pairing und Verschlüsselung mit AES-128 (nicht manipulierbar)

zusätzliche, unabhängige Management-Schnittstelle

Die Monitoring-Funktion erlaubt die automatische Ausgabe von Gerätezustands-Meldungen an Syslog-Server oder per SNMP sowie eine manuelle Überwachung mittels des Web-Interfaces.

Die 2-Faktor-Authentifizierung (2FA) ist bei KVM-Extendern im Standard enthalten und bietet einen höheren Sicherheitsstandard indem sie sicherstellt, dass nur autorisierte Benutzer Zugang zum System haben. Hierbei kommt ein Time-Based-One-Time-Password (TOTP) zum Einsatz, wobei es sich um ein zeitlich begrenzt gültiges und nur einmalig nutzbares Passwort handelt. Es können Authenticator-Apps oder Hardware-Tokens verwendet werden. Ebenfalls können Sie frei wählen, ob sie den internen, im Gerät bereitgestellten Authentifizierungsserver oder einen externen Verzeichnisdienst nutzen wollen.

Bedien-Features

Aufgrund vordefinierter IP-Adressen können die Module per Plug-and-Play kinderleicht über vorhandene Netzwerkinfrastrukturen in einer 1:1-Verbindung in Betrieb genommen werden.

Mit der integrierten IP-MUX-Funktionalität bieten die Arbeitsplatzmodule die Möglichkeit, unterschiedliche Rechnermodule nacheinander aufzuschalten. Zur Nutzung der Funktion können maximal 20 Rechner an je ein separates Rechnermodul angeschlossen werden. Die Rechnermodule werden als Target im Arbeitsplatzmodul konfiguriert und können anschließend über das lokale On-Screen-Display aufgeschaltet werden.

Unterstützung von Quality of Service mit Konfigurationsoption durch den Benutzer

vom Anwender konfigurierbare Netzwerkports der jeweiligen Kommunikationskanäle

manuelles Bandbreitenmanagement zur Anpassung der benötigten Bandbreite

Gerät

redundante, externe Stromversorgung

Systemerweiterung

integrierte Matrix-Unterstützung zur Nutzung in Kombination mit einem ControlCenter-IP oder ControlCenter-IP-XS

Mix & Match innerhalb der KVM-over-IP-Produktfamilie:
Wählen Sie aus unserem Produktportfolio einfach das passende KVM-over-IP-Extendersystem. Die Module innerhalb dieser Produktfamilie sind untereinander kompatibel und eröffnen Ihnen so nahezu unbegrenzte technische Möglichkeiten.
Mit klassischen KVM-Extendern von G&D ist die Datenübertragung mit der KVM-over-IP-Technologie hingegen nicht kompatibel.

Allgemein	Produktgruppe	KVM-Extender KVM-Matrixsysteme
Allgemein	Anzahl Arbeitsplätze	1
Eingabemöglichkeiten	USB-Maus	ja
	USB-Tastatur	ja
	PS/2-Maus	ja
	PS/2-Tastatur	ja
Übertragung	KVM-over-IP™ Übertragung	ja
	Anzahl Übertragungskanäle	1
	Redundante Übertragungskanäle	keine Redundante KVM Übertragung
	Reichweite	100 m
	KVM-Matrixsysteme Komponente	Arbeitsplatzmodul
	Medium	CAT7 CAT6 CAT5e
	Datenrate	1 Gbit/s
Videoausgang	Anzahl der Videokanäle	1
	Format	DualLink DVI
	Farbtiefe	24 bit
	Pixelrate	ca. 25 MHz bis ca. 330 MHz
	Vertikalfrequenz	24 Hz bis 120 Hz
	Horizontalfrequenz	25 kHz bis 185 kHz
	Auflösungsbeispiele	2048 × 2048 (60 Hz) 2560 × 1600 (60 Hz) 2048 × 2160 (60 Hz) 3840 × 2160 (30 Hz) 4096 × 2160 (30 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich.
	Unterstützte Industriestandards	Enhanced Display Data Channel (E-DDC) Display Data Channel Command Interface (DDC/CI)
Audio	Übertragungsart	Stereo Transparent
	Auflösungen	24 bit digital
	Abtastrate	bis zu 96 kHz
	Bandbreite	22 kHz
	Audio Unterstützung	Analog
USB	Spezifikation	USB 2.0
	GenericUSB-Unterstützung	bis zu 3 Geräte
	Medium	Embedded
	Übertragungsrate	8.5 Mbit/s (Full Speed)
	USB-Klassen	Mass Storage (MSC / UMS) Human Interface Device (HID)
Seriell	Standard	RS232
	Transparente Übertragung	ja
	Datenrate	max. 115200 bps
	Signale	TxD RxD DTR DSR RTS CTS DCD
Netzwerk	Medium 1	CAT5 CAT6 CAT7
Netzwerk	Datenrate 1	10 MBit/s 100 MBit/s
Wartung	Update via	ConfigPanel (Netzwerk)
Wartung	Serviceport-Einstellungen	115200bps (8/N/1)
Gehäuse	Material	Aluminium, eloxiert
	Breite	ca. 210 mm
	Höhe	ca. 44 mm
	Tiefe	ca. 210 mm
	IP-Schutzklasse	IP20
	Gewicht	ca. 1.23 kg
Betriebsbedingungen	Temperatur Betrieb	5 °C bis 45 °C
	Luftfeuchte Betrieb	20 % bis 80 %, nicht kondensierend
	Verwendungsbereich	Innenbereich
	Maximale Betriebshöhe	3048m über NN
	Temperatur Lagerung	-20 °C bis 60 °C
	Luftfeuchte Lagerung	15 % bis 85 %, nicht kondensierend
	MTBF	200000 h at 25°C
	Konformitäten	CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads)
Stromversorgung	Eingangsspannung	100-240 VAC
	Eingangsfrequenz	60-50 Hz
	Stromaufnahme	0.3-0.2 A
	Leistungsaufnahme max.	14.5 W
	Wärmeabgabe max.	9.1 W
Stromversorgung 2	Eingangsspannung	12 VDC
	Stromaufnahme	1.2 A
	Leistungsaufnahme max.	12.6 W
	Wärmeabgabe max.	7.3 W
