verlängern Tastatur-, Video- und Maus-Signale sowie weitere Peripheriedaten (z. B. Audio und USB) über eine dedizierte CAT- oder Fiber-Verbindung (bis zu 10.000 m). Ein Extendersystem besteht aus einem Rechnermodul (CPU) und einem kompatiblen Arbeitsplatzmodul (CON). Rechner lassen sich nahezu in Echtzeit steuern – sowohl in Extender- als auch in Matrix-Anwendungen. Die DP-Vision-Serie unterstützt DisplayPort1.1 für hochauflösendes Video bis zu 2560 × 1600 (60 Hz) oder 4096 × 2160 (30 Hz). Die Videodaten werden pixelperfekt verarbeitet und bieten dank bluedec™ - G&D´s hochentwickeltem, mehrstufigem, verlustfreiem Kompressionsverfahren - eine exzellente Hand-Auge-Koordination.
| Allgemein | Produktgruppe |
KVM-Extender KVM-Matrixsysteme |
|---|---|---|
| Eingabemöglichkeiten | USB-Maus |
ja |
| USB-Tastatur |
ja | |
| PS/2-Maus |
ja | |
| PS/2-Tastatur |
ja | |
| Übertragung | Anzahl Übertragungskanäle |
5 |
| Redundante Übertragungskanäle |
keine Redundante KVM Übertragung | |
| Reichweite |
100 m (62.5/125µm) 200 m (50.0/125µm, OM2) 400 m (50.0/125µm, OM3) 70 m (62.5/125µm) 150 m (50.0/125µm) 400 m (50.0/125µm, OM4 - 4700MHz*km) | |
| Laserklasse |
Class 1 | |
| Schnittstellentyp |
LC-Duplex | |
| Wellenlänge |
850 nm | |
| KVM-Matrixsysteme Komponente |
Rechnermodul | |
| Medium |
Fiber MM | |
| Datenrate |
2.5 Gbit/s | |
| Videoeingang | Anzahl der Videokanäle |
4 |
| Format |
DisplayPort 1.1 (HBR) | |
| Farbtiefe |
24 bit | |
| Pixelrate |
ca. 25 MPixel/s bis ca. 300 MPixel/s | |
| Vertikalfrequenz |
24 Hz bis 120 Hz | |
| Horizontalfrequenz |
25 kHz bis 185 kHz | |
| Auflösungsbeispiele |
4096 × 2160 (30 Hz) 4096 × 2160 (25 Hz) 4096 × 2160 (24 Hz) 3840 × 2160 (30 Hz) 3840 × 2160 (25 Hz) 3840 × 2160 (24 Hz) 2560 × 1600 (60 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | |
| Unterstützte Industriestandards |
Display Data Channel Command Interface (DDC/CI) Extended Display Identification Data (EDID) | |
| Videoausgang | Anzahl der Videokanäle |
4 |
| Format |
DisplayPort 1.1 (HBR) | |
| Farbtiefe |
24 bit | |
| Pixelrate |
ca. 25 MPixel/s bis ca. 300 MPixel/s | |
| Vertikalfrequenz |
24 Hz bis 120 Hz | |
| Horizontalfrequenz |
25 kHz bis 185 kHz | |
| Auflösungsbeispiele |
4096 × 2160 (30 Hz) 4096 × 2160 (25 Hz) 4096 × 2160 (24 Hz) 3840 × 2160 (30 Hz) 3840 × 2160 (25 Hz) 3840 × 2160 (24 Hz) 2560 × 1600 (60 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | |
| Unterstützte Industriestandards |
Display Data Channel Command Interface (DDC/CI) Extended Display Identification Data (EDID) | |
| Audio | Übertragungsart |
Stereo 2-Kanal-LPCM |
| Auflösungen |
24 bit 20 bit 16 bit | |
| Abtastrate |
bis zu 48 kHz | |
| Audio Unterstützung |
Digital Embedded | |
| Audio 2 | Übertragungsart |
Stereo Transparent |
| Auflösungen |
24 bit digital | |
| Abtastrate |
bis zu 96 kHz | |
| Bandbreite |
22 kHz | |
| Audio Unterstützung |
Analog | |
| USB | Seperate USB-Übertragungsstecke |
ja |
| Spezifikation |
USB 2.0 | |
| Medium |
Fiber MM | |
| Übertragungsrate |
480 Mbit/s (Hi-Speed) | |
| Reichweite |
max. 550 m | |
| Power (Ausgang) |
500 mA (HighPower) | |
| USB-Klassen |
Alle | |
| Seriell | Standard |
RS232 |
| Transparente Übertragung |
ja | |
| Datenrate |
max. 115200 bps | |
| Signale |
TxD RxD DTR DSR RTS CTS DCD | |
| Netzwerk | Medium 1 |
CAT5 CAT6 CAT7 |
| Datenrate 1 |
10 MBit/s 100 MBit/s | |
| Wartung | Update via |
ConfigPanel (Netzwerk) |
| Serviceport-Einstellungen |
115200bps (8/N/1) | |
| Gehäuse | Material |
Aluminium, eloxiert |
| Breite |
ca. 436 mm | |
| Höhe |
ca. 44 mm | |
| Tiefe |
ca. 210 mm | |
| IP-Schutzklasse |
IP20 | |
| Gewicht |
ca. 2.52 kg | |
| Betriebsbedingungen | Temperatur Betrieb |
5 °C bis 45 °C |
| Luftfeuchte Betrieb |
20 % bis 80 %, nicht kondensierend | |
| Verwendungsbereich |
Innenbereich | |
| Maximale Betriebshöhe |
3048m über NN | |
| Temperatur Lagerung |
-20 °C bis 60 °C | |
| Luftfeuchte Lagerung |
15 % bis 85 %, nicht kondensierend | |
| MTBF |
146000 h at 25°C | |
| Konformitäten |
CE konform (siehe Downloads) UKCA konform (siehe Downloads) UL konform (siehe Downloads) CB konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads) | |
| Stromversorgung | Eingangsspannung |
100-240 VAC |
| Eingangsfrequenz |
60-50 Hz | |
| Stromaufnahme |
0.7-0.4 A | |
| Leistungsaufnahme max. |
35.3 W | |
| Wärmeabgabe max. |
32.4 W | |
| Stromversorgung 2 | Eingangsspannung |
12 VDC |
| Stromaufnahme |
2.6 A | |
| Leistungsaufnahme max. |
30.7 W | |
| Wärmeabgabe max. |
27.8 W |
Technische Daten | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Allgemein | Allgemein | Allgemein | Allgemein | Allgemein | Allgemein | Allgemein | Allgemein | Allgemein | Allgemein | Allgemein | Allgemein | Allgemein | Allgemein | ||||
| Allgemein | Produktgruppe | Produktgruppe KVM-Extender KVM-Matrixsysteme | Produktgruppe KVM-Extender KVM-Matrixsysteme | Produktgruppe KVM-Extender KVM-Matrixsysteme | Produktgruppe KVM-Extender KVM-Matrixsysteme | Produktgruppe KVM-Extender KVM-Matrixsysteme | Produktgruppe KVM-Extender KVM-Matrixsysteme | Produktgruppe KVM-Extender KVM-Matrixsysteme | Produktgruppe KVM-Extender KVM-Matrixsysteme | Produktgruppe KVM-Extender KVM-Matrixsysteme | Produktgruppe KVM-Extender KVM-Matrixsysteme | Produktgruppe KVM-Extender KVM-Matrixsysteme | Produktgruppe KVM-Extender KVM-Matrixsysteme | Produktgruppe KVM-Extender KVM-Matrixsysteme | Produktgruppe KVM-Extender KVM-Matrixsysteme | ||
| Eingabemöglichkeiten | Eingabemöglichkeiten | Eingabemöglichkeiten | Eingabemöglichkeiten | Eingabemöglichkeiten | Eingabemöglichkeiten | Eingabemöglichkeiten | Eingabemöglichkeiten | Eingabemöglichkeiten | Eingabemöglichkeiten | Eingabemöglichkeiten | Eingabemöglichkeiten | Eingabemöglichkeiten | Eingabemöglichkeiten | ||||
| Eingabemöglichkeiten | USB-Maus | USB-Maus ja | USB-Maus ja | USB-Maus ja | USB-Maus ja | USB-Maus ja | USB-Maus ja | USB-Maus ja | USB-Maus ja | USB-Maus ja | USB-Maus ja | USB-Maus ja | USB-Maus ja | USB-Maus ja | USB-Maus ja | ||
| USB-Tastatur | USB-Tastatur ja | USB-Tastatur ja | USB-Tastatur ja | USB-Tastatur ja | USB-Tastatur ja | USB-Tastatur ja | USB-Tastatur ja | USB-Tastatur ja | USB-Tastatur ja | USB-Tastatur ja | USB-Tastatur ja | USB-Tastatur ja | USB-Tastatur ja | USB-Tastatur ja | |||
| PS/2-Maus | PS/2-Maus ja | PS/2-Maus ja | PS/2-Maus ja | PS/2-Maus ja | PS/2-Maus ja | PS/2-Maus ja | PS/2-Maus ja | PS/2-Maus ja | PS/2-Maus ja | PS/2-Maus ja | PS/2-Maus ja | PS/2-Maus ja | PS/2-Maus ja | PS/2-Maus ja | |||
| PS/2-Tastatur | PS/2-Tastatur ja | PS/2-Tastatur ja | PS/2-Tastatur ja | PS/2-Tastatur ja | PS/2-Tastatur ja | PS/2-Tastatur ja | PS/2-Tastatur ja | PS/2-Tastatur ja | PS/2-Tastatur ja | PS/2-Tastatur ja | PS/2-Tastatur ja | PS/2-Tastatur ja | PS/2-Tastatur ja | PS/2-Tastatur ja | |||
| Übertragung | Übertragung | Übertragung | Übertragung | Übertragung | Übertragung | Übertragung | Übertragung | Übertragung | Übertragung | Übertragung | Übertragung | Übertragung | Übertragung | ||||
| Übertragung | Anzahl Übertragungskanäle | Anzahl Übertragungskanäle 1 | Anzahl Übertragungskanäle 2 | Anzahl Übertragungskanäle 1 | Anzahl Übertragungskanäle 2 | Anzahl Übertragungskanäle 2 | Anzahl Übertragungskanäle 2 | Anzahl Übertragungskanäle 2 | Anzahl Übertragungskanäle 3 | Anzahl Übertragungskanäle 3 | Anzahl Übertragungskanäle 3 | Anzahl Übertragungskanäle 4 | Anzahl Übertragungskanäle 4 | Anzahl Übertragungskanäle 4 | Anzahl Übertragungskanäle 5 | ||
| Redundante Übertragungskanäle | Redundante Übertragungskanäle keine Redundante KVM Übertragung | Redundante Übertragungskanäle Redundante KVM Übertragung vorhanden | Redundante Übertragungskanäle keine Redundante KVM Übertragung | Redundante Übertragungskanäle Redundante KVM Übertragung vorhanden | Redundante Übertragungskanäle keine Redundante KVM Übertragung | Redundante Übertragungskanäle keine Redundante KVM Übertragung | Redundante Übertragungskanäle keine Redundante KVM Übertragung | Redundante Übertragungskanäle keine Redundante KVM Übertragung | Redundante Übertragungskanäle keine Redundante KVM Übertragung | Redundante Übertragungskanäle keine Redundante KVM Übertragung | Redundante Übertragungskanäle keine Redundante KVM Übertragung | Redundante Übertragungskanäle keine Redundante KVM Übertragung | Redundante Übertragungskanäle keine Redundante KVM Übertragung | Redundante Übertragungskanäle keine Redundante KVM Übertragung | |||
| Reichweite | Reichweite 100 m (62.5/125µm) 200 m (50.0/125µm, OM2) 400 m (50.0/125µm, OM3) 70 m (62.5/125µm) 150 m (50.0/125µm) 400 m (50.0/125µm, OM4 - 4700MHz*km) | Reichweite 100 m (62.5/125µm) 200 m (50.0/125µm, OM2) 400 m (50.0/125µm, OM3) 70 m (62.5/125µm) 150 m (50.0/125µm) 400 m (50.0/125µm, OM4 - 4700MHz*km) | Reichweite 100 m (62.5/125µm) 200 m (50.0/125µm, OM2) 400 m (50.0/125µm, OM3) 70 m (62.5/125µm) 150 m (50.0/125µm) 400 m (50.0/125µm, OM4 - 4700MHz*km) | Reichweite 100 m (62.5/125µm) 200 m (50.0/125µm, OM2) 400 m (50.0/125µm, OM3) 70 m (62.5/125µm) 150 m (50.0/125µm) 400 m (50.0/125µm, OM4 - 4700MHz*km) | Reichweite 100 m (62.5/125µm) 200 m (50.0/125µm, OM2) 400 m (50.0/125µm, OM3) 70 m (62.5/125µm) 150 m (50.0/125µm) 400 m (50.0/125µm, OM4 - 4700MHz*km) | Reichweite 100 m (62.5/125µm) 200 m (50.0/125µm, OM2) 400 m (50.0/125µm, OM3) 70 m (62.5/125µm) 150 m (50.0/125µm) 400 m (50.0/125µm, OM4 - 4700MHz*km) | Reichweite 100 m (62.5/125µm) 200 m (50.0/125µm, OM2) 400 m (50.0/125µm, OM3) 70 m (62.5/125µm) 150 m (50.0/125µm) 400 m (50.0/125µm, OM4 - 4700MHz*km) | Reichweite 100 m (62.5/125µm) 200 m (50.0/125µm, OM2) 400 m (50.0/125µm, OM3) 70 m (62.5/125µm) 150 m (50.0/125µm) 400 m (50.0/125µm, OM4 - 4700MHz*km) | Reichweite 100 m (62.5/125µm) 200 m (50.0/125µm, OM2) 400 m (50.0/125µm, OM3) 70 m (62.5/125µm) 150 m (50.0/125µm) 400 m (50.0/125µm, OM4 - 4700MHz*km) | Reichweite 100 m (62.5/125µm) 200 m (50.0/125µm, OM2) 400 m (50.0/125µm, OM3) 70 m (62.5/125µm) 150 m (50.0/125µm) 400 m (50.0/125µm, OM4 - 4700MHz*km) | Reichweite 100 m (62.5/125µm) 200 m (50.0/125µm, OM2) 400 m (50.0/125µm, OM3) 70 m (62.5/125µm) 150 m (50.0/125µm) 400 m (50.0/125µm, OM4 - 4700MHz*km) | Reichweite 100 m (62.5/125µm) 200 m (50.0/125µm, OM2) 400 m (50.0/125µm, OM3) 70 m (62.5/125µm) 150 m (50.0/125µm) 400 m (50.0/125µm, OM4 - 4700MHz*km) | Reichweite 100 m (62.5/125µm) 200 m (50.0/125µm, OM2) 400 m (50.0/125µm, OM3) 70 m (62.5/125µm) 150 m (50.0/125µm) 400 m (50.0/125µm, OM4 - 4700MHz*km) | Reichweite 100 m (62.5/125µm) 200 m (50.0/125µm, OM2) 400 m (50.0/125µm, OM3) 70 m (62.5/125µm) 150 m (50.0/125µm) 400 m (50.0/125µm, OM4 - 4700MHz*km) | |||
| Laserklasse | Laserklasse Class 1 | Laserklasse Class 1 | Laserklasse Class 1 | Laserklasse Class 1 | Laserklasse Class 1 | Laserklasse Class 1 | Laserklasse Class 1 | Laserklasse Class 1 | Laserklasse Class 1 | Laserklasse Class 1 | Laserklasse Class 1 | Laserklasse Class 1 | Laserklasse Class 1 | Laserklasse Class 1 | |||
| Schnittstellentyp | Schnittstellentyp LC-Duplex | Schnittstellentyp LC-Duplex | Schnittstellentyp LC-Duplex | Schnittstellentyp LC-Duplex | Schnittstellentyp LC-Duplex | Schnittstellentyp LC-Duplex | Schnittstellentyp LC-Duplex | Schnittstellentyp LC-Duplex | Schnittstellentyp LC-Duplex | Schnittstellentyp LC-Duplex | Schnittstellentyp LC-Duplex | Schnittstellentyp LC-Duplex | Schnittstellentyp LC-Duplex | Schnittstellentyp LC-Duplex | |||
| Wellenlänge | Wellenlänge 850 nm | Wellenlänge 850 nm | Wellenlänge 850 nm | Wellenlänge 850 nm | Wellenlänge 850 nm | Wellenlänge 850 nm | Wellenlänge 850 nm | Wellenlänge 850 nm | Wellenlänge 850 nm | Wellenlänge 850 nm | Wellenlänge 850 nm | Wellenlänge 850 nm | Wellenlänge 850 nm | Wellenlänge 850 nm | |||
| KVM-Matrixsysteme Komponente | KVM-Matrixsysteme Komponente Rechnermodul | KVM-Matrixsysteme Komponente Rechnermodul | KVM-Matrixsysteme Komponente Rechnermodul | KVM-Matrixsysteme Komponente Rechnermodul | KVM-Matrixsysteme Komponente Rechnermodul | KVM-Matrixsysteme Komponente Rechnermodul | KVM-Matrixsysteme Komponente Rechnermodul | KVM-Matrixsysteme Komponente Rechnermodul | KVM-Matrixsysteme Komponente Rechnermodul | KVM-Matrixsysteme Komponente Rechnermodul | KVM-Matrixsysteme Komponente Rechnermodul | KVM-Matrixsysteme Komponente Rechnermodul | KVM-Matrixsysteme Komponente Rechnermodul | KVM-Matrixsysteme Komponente Rechnermodul | |||
| Medium | Medium Fiber MM | Medium Fiber MM | Medium Fiber MM | Medium Fiber MM | Medium Fiber MM | Medium Fiber MM | Medium Fiber MM | Medium Fiber MM | Medium Fiber MM | Medium Fiber MM | Medium Fiber MM | Medium Fiber MM | Medium Fiber MM | Medium Fiber MM | |||
| Datenrate | Datenrate 2.5 Gbit/s | Datenrate 2.5 Gbit/s | Datenrate 2.5 Gbit/s | Datenrate 2.5 Gbit/s | Datenrate 2.5 Gbit/s | Datenrate 2.5 Gbit/s | Datenrate 2.5 Gbit/s | Datenrate 2.5 Gbit/s | Datenrate 2.5 Gbit/s | Datenrate 2.5 Gbit/s | Datenrate 2.5 Gbit/s | Datenrate 2.5 Gbit/s | Datenrate 2.5 Gbit/s | Datenrate 2.5 Gbit/s | |||
| Videoeingang | Videoeingang | Videoeingang | Videoeingang | Videoeingang | Videoeingang | Videoeingang | Videoeingang | Videoeingang | Videoeingang | Videoeingang | Videoeingang | Videoeingang | Videoeingang | ||||
| Videoeingang | Anzahl der Videokanäle | Anzahl der Videokanäle 1 | Anzahl der Videokanäle 1 | Anzahl der Videokanäle 1 | Anzahl der Videokanäle 1 | Anzahl der Videokanäle 1 | Anzahl der Videokanäle 2 | Anzahl der Videokanäle 2 | Anzahl der Videokanäle 2 | Anzahl der Videokanäle 3 | Anzahl der Videokanäle 3 | Anzahl der Videokanäle 3 | Anzahl der Videokanäle 4 | Anzahl der Videokanäle 4 | Anzahl der Videokanäle 4 | ||
| Format | Format DisplayPort 1.1 (HBR) | Format DisplayPort 1.1 (HBR) | Format DisplayPort 1.1 (HBR) | Format DisplayPort 1.1 (HBR) | Format DisplayPort 1.1 (HBR) | Format DisplayPort 1.1 (HBR) | Format DisplayPort 1.1 (HBR) | Format DisplayPort 1.1 (HBR) | Format DisplayPort 1.1 (HBR) | Format DisplayPort 1.1 (HBR) | Format DisplayPort 1.1 (HBR) | Format DisplayPort 1.1 (HBR) | Format DisplayPort 1.1 (HBR) | Format DisplayPort 1.1 (HBR) | |||
| Farbtiefe | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | |||
| Pixelrate | Pixelrate ca. 25 MPixel/s bis ca. 300 MPixel/s | Pixelrate ca. 25 MPixel/s bis ca. 300 MPixel/s | Pixelrate ca. 25 MPixel/s bis ca. 300 MPixel/s | Pixelrate ca. 25 MPixel/s bis ca. 300 MPixel/s | Pixelrate ca. 25 MPixel/s bis ca. 300 MPixel/s | Pixelrate ca. 25 MPixel/s bis ca. 300 MPixel/s | Pixelrate ca. 25 MPixel/s bis ca. 300 MPixel/s | Pixelrate ca. 25 MPixel/s bis ca. 300 MPixel/s | Pixelrate ca. 25 MPixel/s bis ca. 300 MPixel/s | Pixelrate ca. 25 MPixel/s bis ca. 300 MPixel/s | Pixelrate ca. 25 MPixel/s bis ca. 300 MPixel/s | Pixelrate ca. 25 MPixel/s bis ca. 300 MPixel/s | Pixelrate ca. 25 MPixel/s bis ca. 300 MPixel/s | Pixelrate ca. 25 MPixel/s bis ca. 300 MPixel/s | |||
| Vertikalfrequenz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | |||
| Horizontalfrequenz | Horizontalfrequenz 25 kHz bis 185 kHz | Horizontalfrequenz 25 kHz bis 185 kHz | Horizontalfrequenz 25 kHz bis 185 kHz | Horizontalfrequenz 25 kHz bis 185 kHz | Horizontalfrequenz 25 kHz bis 185 kHz | Horizontalfrequenz 25 kHz bis 185 kHz | Horizontalfrequenz 25 kHz bis 185 kHz | Horizontalfrequenz 25 kHz bis 185 kHz | Horizontalfrequenz 25 kHz bis 185 kHz | Horizontalfrequenz 25 kHz bis 185 kHz | Horizontalfrequenz 25 kHz bis 185 kHz | Horizontalfrequenz 25 kHz bis 185 kHz | Horizontalfrequenz 25 kHz bis 185 kHz | Horizontalfrequenz 25 kHz bis 185 kHz | |||
| Auflösungsbeispiele | Auflösungsbeispiele 4096 × 2160 (30 Hz) 4096 × 2160 (25 Hz) 4096 × 2160 (24 Hz) 3840 × 2160 (30 Hz) 3840 × 2160 (25 Hz) 3840 × 2160 (24 Hz) 2560 × 1600 (60 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 4096 × 2160 (30 Hz) 4096 × 2160 (25 Hz) 4096 × 2160 (24 Hz) 3840 × 2160 (30 Hz) 3840 × 2160 (25 Hz) 3840 × 2160 (24 Hz) 2560 × 1600 (60 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 4096 × 2160 (30 Hz) 4096 × 2160 (25 Hz) 4096 × 2160 (24 Hz) 3840 × 2160 (30 Hz) 3840 × 2160 (25 Hz) 3840 × 2160 (24 Hz) 2560 × 1600 (60 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 4096 × 2160 (30 Hz) 4096 × 2160 (25 Hz) 4096 × 2160 (24 Hz) 3840 × 2160 (30 Hz) 3840 × 2160 (25 Hz) 3840 × 2160 (24 Hz) 2560 × 1600 (60 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 4096 × 2160 (30 Hz) 4096 × 2160 (25 Hz) 4096 × 2160 (24 Hz) 3840 × 2160 (30 Hz) 3840 × 2160 (25 Hz) 3840 × 2160 (24 Hz) 2560 × 1600 (60 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 4096 × 2160 (30 Hz) 4096 × 2160 (25 Hz) 4096 × 2160 (24 Hz) 3840 × 2160 (30 Hz) 3840 × 2160 (25 Hz) 3840 × 2160 (24 Hz) 2560 × 1600 (60 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 4096 × 2160 (30 Hz) 4096 × 2160 (25 Hz) 4096 × 2160 (24 Hz) 3840 × 2160 (30 Hz) 3840 × 2160 (25 Hz) 3840 × 2160 (24 Hz) 2560 × 1600 (60 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 4096 × 2160 (30 Hz) 4096 × 2160 (25 Hz) 4096 × 2160 (24 Hz) 3840 × 2160 (30 Hz) 3840 × 2160 (25 Hz) 3840 × 2160 (24 Hz) 2560 × 1600 (60 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 4096 × 2160 (30 Hz) 4096 × 2160 (25 Hz) 4096 × 2160 (24 Hz) 3840 × 2160 (30 Hz) 3840 × 2160 (25 Hz) 3840 × 2160 (24 Hz) 2560 × 1600 (60 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 4096 × 2160 (30 Hz) 4096 × 2160 (25 Hz) 4096 × 2160 (24 Hz) 3840 × 2160 (30 Hz) 3840 × 2160 (25 Hz) 3840 × 2160 (24 Hz) 2560 × 1600 (60 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 4096 × 2160 (30 Hz) 4096 × 2160 (25 Hz) 4096 × 2160 (24 Hz) 3840 × 2160 (30 Hz) 3840 × 2160 (25 Hz) 3840 × 2160 (24 Hz) 2560 × 1600 (60 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 4096 × 2160 (30 Hz) 4096 × 2160 (25 Hz) 4096 × 2160 (24 Hz) 3840 × 2160 (30 Hz) 3840 × 2160 (25 Hz) 3840 × 2160 (24 Hz) 2560 × 1600 (60 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 4096 × 2160 (30 Hz) 4096 × 2160 (25 Hz) 4096 × 2160 (24 Hz) 3840 × 2160 (30 Hz) 3840 × 2160 (25 Hz) 3840 × 2160 (24 Hz) 2560 × 1600 (60 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 4096 × 2160 (30 Hz) 4096 × 2160 (25 Hz) 4096 × 2160 (24 Hz) 3840 × 2160 (30 Hz) 3840 × 2160 (25 Hz) 3840 × 2160 (24 Hz) 2560 × 1600 (60 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | |||
| Unterstützte Industriestandards | Unterstützte Industriestandards Display Data Channel Command Interface (DDC/CI) Extended Display Identification Data (EDID) | Unterstützte Industriestandards Display Data Channel Command Interface (DDC/CI) Extended Display Identification Data (EDID) | Unterstützte Industriestandards Display Data Channel Command Interface (DDC/CI) Extended Display Identification Data (EDID) | Unterstützte Industriestandards Display Data Channel Command Interface (DDC/CI) Extended Display Identification Data (EDID) | Unterstützte Industriestandards Display Data Channel Command Interface (DDC/CI) Extended Display Identification Data (EDID) | Unterstützte Industriestandards Display Data Channel Command Interface (DDC/CI) Extended Display Identification Data (EDID) | Unterstützte Industriestandards Display Data Channel Command Interface (DDC/CI) Extended Display Identification Data (EDID) | Unterstützte Industriestandards Display Data Channel Command Interface (DDC/CI) Extended Display Identification Data (EDID) | Unterstützte Industriestandards Display Data Channel Command Interface (DDC/CI) Extended Display Identification Data (EDID) | Unterstützte Industriestandards Display Data Channel Command Interface (DDC/CI) Extended Display Identification Data (EDID) | Unterstützte Industriestandards Display Data Channel Command Interface (DDC/CI) Extended Display Identification Data (EDID) | Unterstützte Industriestandards Display Data Channel Command Interface (DDC/CI) Extended Display Identification Data (EDID) | Unterstützte Industriestandards Display Data Channel Command Interface (DDC/CI) Extended Display Identification Data (EDID) | Unterstützte Industriestandards Display Data Channel Command Interface (DDC/CI) Extended Display Identification Data (EDID) | |||
| Videoausgang | Videoausgang | Videoausgang | Videoausgang | Videoausgang | Videoausgang | Videoausgang | Videoausgang | Videoausgang | Videoausgang | Videoausgang | Videoausgang | Videoausgang | Videoausgang | ||||
| Videoausgang | Anzahl der Videokanäle | Anzahl der Videokanäle 1 | Anzahl der Videokanäle 1 | Anzahl der Videokanäle 1 | Anzahl der Videokanäle 1 | Anzahl der Videokanäle 1 | Anzahl der Videokanäle 2 | Anzahl der Videokanäle 2 | Anzahl der Videokanäle 2 | Anzahl der Videokanäle 3 | Anzahl der Videokanäle 3 | Anzahl der Videokanäle 3 | Anzahl der Videokanäle 4 | Anzahl der Videokanäle 4 | Anzahl der Videokanäle 4 | ||
| Format | Format DisplayPort 1.1 (HBR) | Format DisplayPort 1.1 (HBR) | Format DisplayPort 1.1 (HBR) | Format DisplayPort 1.1 (HBR) | Format DisplayPort 1.1 (HBR) | Format DisplayPort 1.1 (HBR) | Format DisplayPort 1.1 (HBR) | Format DisplayPort 1.1 (HBR) | Format DisplayPort 1.1 (HBR) | Format DisplayPort 1.1 (HBR) | Format DisplayPort 1.1 (HBR) | Format DisplayPort 1.1 (HBR) | Format DisplayPort 1.1 (HBR) | Format DisplayPort 1.1 (HBR) | |||
| Farbtiefe | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | |||
| Pixelrate | Pixelrate ca. 25 MPixel/s bis ca. 300 MPixel/s | Pixelrate ca. 25 MPixel/s bis ca. 300 MPixel/s | Pixelrate ca. 25 MPixel/s bis ca. 300 MPixel/s | Pixelrate ca. 25 MPixel/s bis ca. 300 MPixel/s | Pixelrate ca. 25 MPixel/s bis ca. 300 MPixel/s | Pixelrate ca. 25 MPixel/s bis ca. 300 MPixel/s | Pixelrate ca. 25 MPixel/s bis ca. 300 MPixel/s | Pixelrate ca. 25 MPixel/s bis ca. 300 MPixel/s | Pixelrate ca. 25 MPixel/s bis ca. 300 MPixel/s | Pixelrate ca. 25 MPixel/s bis ca. 300 MPixel/s | Pixelrate ca. 25 MPixel/s bis ca. 300 MPixel/s | Pixelrate ca. 25 MPixel/s bis ca. 300 MPixel/s | Pixelrate ca. 25 MPixel/s bis ca. 300 MPixel/s | Pixelrate ca. 25 MPixel/s bis ca. 300 MPixel/s | |||
| Vertikalfrequenz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | |||
| Horizontalfrequenz | Horizontalfrequenz 25 kHz bis 185 kHz | Horizontalfrequenz 25 kHz bis 185 kHz | Horizontalfrequenz 25 kHz bis 185 kHz | Horizontalfrequenz 25 kHz bis 185 kHz | Horizontalfrequenz 25 kHz bis 185 kHz | Horizontalfrequenz 25 kHz bis 185 kHz | Horizontalfrequenz 25 kHz bis 185 kHz | Horizontalfrequenz 25 kHz bis 185 kHz | Horizontalfrequenz 25 kHz bis 185 kHz | Horizontalfrequenz 25 kHz bis 185 kHz | Horizontalfrequenz 25 kHz bis 185 kHz | Horizontalfrequenz 25 kHz bis 185 kHz | Horizontalfrequenz 25 kHz bis 185 kHz | Horizontalfrequenz 25 kHz bis 185 kHz | |||
| Auflösungsbeispiele | Auflösungsbeispiele 4096 × 2160 (30 Hz) 4096 × 2160 (25 Hz) 4096 × 2160 (24 Hz) 3840 × 2160 (30 Hz) 3840 × 2160 (25 Hz) 3840 × 2160 (24 Hz) 2560 × 1600 (60 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 4096 × 2160 (30 Hz) 4096 × 2160 (25 Hz) 4096 × 2160 (24 Hz) 3840 × 2160 (30 Hz) 3840 × 2160 (25 Hz) 3840 × 2160 (24 Hz) 2560 × 1600 (60 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 4096 × 2160 (30 Hz) 4096 × 2160 (25 Hz) 4096 × 2160 (24 Hz) 3840 × 2160 (30 Hz) 3840 × 2160 (25 Hz) 3840 × 2160 (24 Hz) 2560 × 1600 (60 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 4096 × 2160 (30 Hz) 4096 × 2160 (25 Hz) 4096 × 2160 (24 Hz) 3840 × 2160 (30 Hz) 3840 × 2160 (25 Hz) 3840 × 2160 (24 Hz) 2560 × 1600 (60 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 4096 × 2160 (30 Hz) 4096 × 2160 (25 Hz) 4096 × 2160 (24 Hz) 3840 × 2160 (30 Hz) 3840 × 2160 (25 Hz) 3840 × 2160 (24 Hz) 2560 × 1600 (60 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 4096 × 2160 (30 Hz) 4096 × 2160 (25 Hz) 4096 × 2160 (24 Hz) 3840 × 2160 (30 Hz) 3840 × 2160 (25 Hz) 3840 × 2160 (24 Hz) 2560 × 1600 (60 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 4096 × 2160 (30 Hz) 4096 × 2160 (25 Hz) 4096 × 2160 (24 Hz) 3840 × 2160 (30 Hz) 3840 × 2160 (25 Hz) 3840 × 2160 (24 Hz) 2560 × 1600 (60 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 4096 × 2160 (30 Hz) 4096 × 2160 (25 Hz) 4096 × 2160 (24 Hz) 3840 × 2160 (30 Hz) 3840 × 2160 (25 Hz) 3840 × 2160 (24 Hz) 2560 × 1600 (60 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 4096 × 2160 (30 Hz) 4096 × 2160 (25 Hz) 4096 × 2160 (24 Hz) 3840 × 2160 (30 Hz) 3840 × 2160 (25 Hz) 3840 × 2160 (24 Hz) 2560 × 1600 (60 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 4096 × 2160 (30 Hz) 4096 × 2160 (25 Hz) 4096 × 2160 (24 Hz) 3840 × 2160 (30 Hz) 3840 × 2160 (25 Hz) 3840 × 2160 (24 Hz) 2560 × 1600 (60 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 4096 × 2160 (30 Hz) 4096 × 2160 (25 Hz) 4096 × 2160 (24 Hz) 3840 × 2160 (30 Hz) 3840 × 2160 (25 Hz) 3840 × 2160 (24 Hz) 2560 × 1600 (60 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 4096 × 2160 (30 Hz) 4096 × 2160 (25 Hz) 4096 × 2160 (24 Hz) 3840 × 2160 (30 Hz) 3840 × 2160 (25 Hz) 3840 × 2160 (24 Hz) 2560 × 1600 (60 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 4096 × 2160 (30 Hz) 4096 × 2160 (25 Hz) 4096 × 2160 (24 Hz) 3840 × 2160 (30 Hz) 3840 × 2160 (25 Hz) 3840 × 2160 (24 Hz) 2560 × 1600 (60 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 4096 × 2160 (30 Hz) 4096 × 2160 (25 Hz) 4096 × 2160 (24 Hz) 3840 × 2160 (30 Hz) 3840 × 2160 (25 Hz) 3840 × 2160 (24 Hz) 2560 × 1600 (60 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | |||
| Unterstützte Industriestandards | Unterstützte Industriestandards Display Data Channel Command Interface (DDC/CI) Extended Display Identification Data (EDID) | Unterstützte Industriestandards Display Data Channel Command Interface (DDC/CI) Extended Display Identification Data (EDID) | Unterstützte Industriestandards Display Data Channel Command Interface (DDC/CI) Extended Display Identification Data (EDID) | Unterstützte Industriestandards Display Data Channel Command Interface (DDC/CI) Extended Display Identification Data (EDID) | Unterstützte Industriestandards Display Data Channel Command Interface (DDC/CI) Extended Display Identification Data (EDID) | Unterstützte Industriestandards Display Data Channel Command Interface (DDC/CI) Extended Display Identification Data (EDID) | Unterstützte Industriestandards Display Data Channel Command Interface (DDC/CI) Extended Display Identification Data (EDID) | Unterstützte Industriestandards Display Data Channel Command Interface (DDC/CI) Extended Display Identification Data (EDID) | Unterstützte Industriestandards Display Data Channel Command Interface (DDC/CI) Extended Display Identification Data (EDID) | Unterstützte Industriestandards Display Data Channel Command Interface (DDC/CI) Extended Display Identification Data (EDID) | Unterstützte Industriestandards Display Data Channel Command Interface (DDC/CI) Extended Display Identification Data (EDID) | Unterstützte Industriestandards Display Data Channel Command Interface (DDC/CI) Extended Display Identification Data (EDID) | Unterstützte Industriestandards Display Data Channel Command Interface (DDC/CI) Extended Display Identification Data (EDID) | Unterstützte Industriestandards Display Data Channel Command Interface (DDC/CI) Extended Display Identification Data (EDID) | |||
| Audio | Audio | Audio | Audio | Audio | Audio | Audio | Audio | Audio | Audio | Audio | Audio | Audio | Audio | ||||
| Audio | Übertragungsart | Übertragungsart Stereo 2-Kanal-LPCM | Übertragungsart Stereo 2-Kanal-LPCM | Übertragungsart Stereo 2-Kanal-LPCM | Übertragungsart Stereo 2-Kanal-LPCM | Übertragungsart Stereo 2-Kanal-LPCM | Übertragungsart Stereo 2-Kanal-LPCM | Übertragungsart Stereo 2-Kanal-LPCM | Übertragungsart Stereo 2-Kanal-LPCM | Übertragungsart Stereo 2-Kanal-LPCM | Übertragungsart Stereo 2-Kanal-LPCM | Übertragungsart Stereo 2-Kanal-LPCM | Übertragungsart Stereo 2-Kanal-LPCM | Übertragungsart Stereo 2-Kanal-LPCM | Übertragungsart Stereo 2-Kanal-LPCM | ||
| Auflösungen | Auflösungen 24 bit 20 bit 16 bit | Auflösungen 24 bit 20 bit 16 bit | Auflösungen 24 bit 20 bit 16 bit | Auflösungen 24 bit 20 bit 16 bit | Auflösungen 24 bit 20 bit 16 bit | Auflösungen 24 bit 20 bit 16 bit | Auflösungen 24 bit 20 bit 16 bit | Auflösungen 24 bit 20 bit 16 bit | Auflösungen 24 bit 20 bit 16 bit | Auflösungen 24 bit 20 bit 16 bit | Auflösungen 24 bit 20 bit 16 bit | Auflösungen 24 bit 20 bit 16 bit | Auflösungen 24 bit 20 bit 16 bit | Auflösungen 24 bit 20 bit 16 bit | |||
| Abtastrate | Abtastrate bis zu 48 kHz | Abtastrate bis zu 48 kHz | Abtastrate bis zu 48 kHz | Abtastrate bis zu 48 kHz | Abtastrate bis zu 48 kHz | Abtastrate bis zu 48 kHz | Abtastrate bis zu 48 kHz | Abtastrate bis zu 48 kHz | Abtastrate bis zu 48 kHz | Abtastrate bis zu 48 kHz | Abtastrate bis zu 48 kHz | Abtastrate bis zu 48 kHz | Abtastrate bis zu 48 kHz | Abtastrate bis zu 48 kHz | |||
| Audio Unterstützung | Audio Unterstützung Digital Embedded | Audio Unterstützung Digital Embedded | Audio Unterstützung Digital Embedded | Audio Unterstützung Digital Embedded | Audio Unterstützung Digital Embedded | Audio Unterstützung Digital Embedded | Audio Unterstützung Digital Embedded | Audio Unterstützung Digital Embedded | Audio Unterstützung Digital Embedded | Audio Unterstützung Digital Embedded | Audio Unterstützung Digital Embedded | Audio Unterstützung Digital Embedded | Audio Unterstützung Digital Embedded | Audio Unterstützung Digital Embedded | |||
| Audio 2 | Audio 2 | Audio 2 | Audio 2 | Audio 2 | Audio 2 | Audio 2 | Audio 2 | Audio 2 | Audio 2 | Audio 2 | Audio 2 | Audio 2 | Audio 2 | ||||
| Audio 2 | Übertragungsart | Übertragungsart Stereo Transparent | Übertragungsart Stereo Transparent | Übertragungsart Stereo Transparent | Übertragungsart Stereo Transparent | Übertragungsart Stereo Transparent | Übertragungsart Stereo Transparent | Übertragungsart Stereo Transparent | Übertragungsart Stereo Transparent | Übertragungsart Stereo Transparent | Übertragungsart Stereo Transparent | Übertragungsart Stereo Transparent | Übertragungsart Stereo Transparent | Übertragungsart Stereo Transparent | Übertragungsart Stereo Transparent | ||
| Auflösungen | Auflösungen 24 bit digital | Auflösungen 24 bit digital | Auflösungen 24 bit digital | Auflösungen 24 bit digital | Auflösungen 24 bit digital | Auflösungen 24 bit digital | Auflösungen 24 bit digital | Auflösungen 24 bit digital | Auflösungen 24 bit digital | Auflösungen 24 bit digital | Auflösungen 24 bit digital | Auflösungen 24 bit digital | Auflösungen 24 bit digital | Auflösungen 24 bit digital | |||
| Abtastrate | Abtastrate bis zu 96 kHz | Abtastrate bis zu 96 kHz | Abtastrate bis zu 96 kHz | Abtastrate bis zu 96 kHz | Abtastrate bis zu 96 kHz | Abtastrate bis zu 96 kHz | Abtastrate bis zu 96 kHz | Abtastrate bis zu 96 kHz | Abtastrate bis zu 96 kHz | Abtastrate bis zu 96 kHz | Abtastrate bis zu 96 kHz | Abtastrate bis zu 96 kHz | Abtastrate bis zu 96 kHz | Abtastrate bis zu 96 kHz | |||
| Bandbreite | Bandbreite 22 kHz | Bandbreite 22 kHz | Bandbreite 22 kHz | Bandbreite 22 kHz | Bandbreite 22 kHz | Bandbreite 22 kHz | Bandbreite 22 kHz | Bandbreite 22 kHz | Bandbreite 22 kHz | Bandbreite 22 kHz | Bandbreite 22 kHz | Bandbreite 22 kHz | Bandbreite 22 kHz | Bandbreite 22 kHz | |||
| Audio Unterstützung | Audio Unterstützung Analog | Audio Unterstützung Analog | Audio Unterstützung Analog | Audio Unterstützung Analog | Audio Unterstützung Analog | Audio Unterstützung Analog | Audio Unterstützung Analog | Audio Unterstützung Analog | Audio Unterstützung Analog | Audio Unterstützung Analog | Audio Unterstützung Analog | Audio Unterstützung Analog | Audio Unterstützung Analog | Audio Unterstützung Analog | |||
| USB | USB | USB | USB | USB | USB | USB | USB | USB | USB | USB | USB | USB | USB | ||||
| USB | Seperate USB-Übertragungsstecke | Seperate USB-Übertragungsstecke Wert nicht verfügbar | Seperate USB-Übertragungsstecke Wert nicht verfügbar | Seperate USB-Übertragungsstecke Wert nicht verfügbar | Seperate USB-Übertragungsstecke Wert nicht verfügbar | Seperate USB-Übertragungsstecke ja | Seperate USB-Übertragungsstecke Wert nicht verfügbar | Seperate USB-Übertragungsstecke Wert nicht verfügbar | Seperate USB-Übertragungsstecke ja | Seperate USB-Übertragungsstecke Wert nicht verfügbar | Seperate USB-Übertragungsstecke Wert nicht verfügbar | Seperate USB-Übertragungsstecke ja | Seperate USB-Übertragungsstecke Wert nicht verfügbar | Seperate USB-Übertragungsstecke Wert nicht verfügbar | Seperate USB-Übertragungsstecke ja | ||
| Spezifikation | Spezifikation Wert nicht verfügbar | Spezifikation Wert nicht verfügbar | Spezifikation USB 2.0 | Spezifikation USB 2.0 | Spezifikation USB 2.0 | Spezifikation Wert nicht verfügbar | Spezifikation USB 2.0 | Spezifikation USB 2.0 | Spezifikation Wert nicht verfügbar | Spezifikation USB 2.0 | Spezifikation USB 2.0 | Spezifikation Wert nicht verfügbar | Spezifikation USB 2.0 | Spezifikation USB 2.0 | |||
| Medium | Medium Wert nicht verfügbar | Medium Wert nicht verfügbar | Medium Embedded | Medium Embedded | Medium Fiber MM | Medium Wert nicht verfügbar | Medium Embedded | Medium Fiber MM | Medium Wert nicht verfügbar | Medium Embedded | Medium Fiber MM | Medium Wert nicht verfügbar | Medium Embedded | Medium Fiber MM | |||
| Übertragungsrate | Übertragungsrate Wert nicht verfügbar | Übertragungsrate Wert nicht verfügbar | Übertragungsrate 16 Mbit/s (app. Full Speed) | Übertragungsrate 16 Mbit/s (app. Full Speed) | Übertragungsrate 480 Mbit/s (Hi-Speed) | Übertragungsrate Wert nicht verfügbar | Übertragungsrate 16 Mbit/s (app. Full Speed) | Übertragungsrate 480 Mbit/s (Hi-Speed) | Übertragungsrate Wert nicht verfügbar | Übertragungsrate 16 Mbit/s (app. Full Speed) | Übertragungsrate 480 Mbit/s (Hi-Speed) | Übertragungsrate Wert nicht verfügbar | Übertragungsrate 16 Mbit/s (app. Full Speed) | Übertragungsrate 480 Mbit/s (Hi-Speed) | |||
| Reichweite | Reichweite Wert nicht verfügbar | Reichweite Wert nicht verfügbar | Reichweite max. 400 m | Reichweite max. 400 m | Reichweite max. 550 m | Reichweite Wert nicht verfügbar | Reichweite max. 400 m | Reichweite max. 550 m | Reichweite Wert nicht verfügbar | Reichweite max. 400 m | Reichweite max. 550 m | Reichweite Wert nicht verfügbar | Reichweite max. 400 m | Reichweite max. 550 m | |||
| Power (Ausgang) | Power (Ausgang) Wert nicht verfügbar | Power (Ausgang) Wert nicht verfügbar | Power (Ausgang) Wert nicht verfügbar | Power (Ausgang) Wert nicht verfügbar | Power (Ausgang) 500 mA (HighPower) | Power (Ausgang) Wert nicht verfügbar | Power (Ausgang) Wert nicht verfügbar | Power (Ausgang) 500 mA (HighPower) | Power (Ausgang) Wert nicht verfügbar | Power (Ausgang) Wert nicht verfügbar | Power (Ausgang) 500 mA (HighPower) | Power (Ausgang) Wert nicht verfügbar | Power (Ausgang) Wert nicht verfügbar | Power (Ausgang) 500 mA (HighPower) | |||
| USB-Klassen | USB-Klassen Wert nicht verfügbar | USB-Klassen Wert nicht verfügbar | USB-Klassen Alle | USB-Klassen Alle | USB-Klassen Alle | USB-Klassen Wert nicht verfügbar | USB-Klassen Alle | USB-Klassen Alle | USB-Klassen Wert nicht verfügbar | USB-Klassen Alle | USB-Klassen Alle | USB-Klassen Wert nicht verfügbar | USB-Klassen Alle | USB-Klassen Alle | |||
| Seriell | Seriell | Seriell | Seriell | Seriell | Seriell | Seriell | Seriell | Seriell | Seriell | Seriell | Seriell | Seriell | Seriell | ||||
| Seriell | Standard | Standard RS232 | Standard RS232 | Standard RS232 | Standard RS232 | Standard RS232 | Standard RS232 | Standard RS232 | Standard RS232 | Standard RS232 | Standard RS232 | Standard RS232 | Standard RS232 | Standard RS232 | Standard RS232 | ||
| Transparente Übertragung | Transparente Übertragung ja | Transparente Übertragung ja | Transparente Übertragung ja | Transparente Übertragung ja | Transparente Übertragung ja | Transparente Übertragung ja | Transparente Übertragung ja | Transparente Übertragung ja | Transparente Übertragung ja | Transparente Übertragung ja | Transparente Übertragung ja | Transparente Übertragung ja | Transparente Übertragung ja | Transparente Übertragung ja | |||
| Datenrate | Datenrate max. 115200 bps | Datenrate max. 115200 bps | Datenrate max. 115200 bps | Datenrate max. 115200 bps | Datenrate max. 115200 bps | Datenrate max. 115200 bps | Datenrate max. 115200 bps | Datenrate max. 115200 bps | Datenrate max. 115200 bps | Datenrate max. 115200 bps | Datenrate max. 115200 bps | Datenrate max. 115200 bps | Datenrate max. 115200 bps | Datenrate max. 115200 bps | |||
| Signale | Signale TxD RxD DTR DSR RTS CTS DCD | Signale TxD RxD DTR DSR RTS CTS DCD | Signale TxD RxD DTR DSR RTS CTS DCD | Signale TxD RxD DTR DSR RTS CTS DCD | Signale TxD RxD DTR DSR RTS CTS DCD | Signale TxD RxD DTR DSR RTS CTS DCD | Signale TxD RxD DTR DSR RTS CTS DCD | Signale TxD RxD DTR DSR RTS CTS DCD | Signale TxD RxD DTR DSR RTS CTS DCD | Signale TxD RxD DTR DSR RTS CTS DCD | Signale TxD RxD DTR DSR RTS CTS DCD | Signale TxD RxD DTR DSR RTS CTS DCD | Signale TxD RxD DTR DSR RTS CTS DCD | Signale TxD RxD DTR DSR RTS CTS DCD | |||
| Netzwerk | Netzwerk | Netzwerk | Netzwerk | Netzwerk | Netzwerk | Netzwerk | Netzwerk | Netzwerk | Netzwerk | Netzwerk | Netzwerk | Netzwerk | Netzwerk | ||||
| Netzwerk | Medium 1 | Medium 1 CAT5 CAT6 CAT7 | Medium 1 CAT5 CAT6 CAT7 | Medium 1 CAT5 CAT6 CAT7 | Medium 1 CAT5 CAT6 CAT7 | Medium 1 CAT5 CAT6 CAT7 | Medium 1 CAT5 CAT6 CAT7 | Medium 1 CAT5 CAT6 CAT7 | Medium 1 CAT5 CAT6 CAT7 | Medium 1 CAT5 CAT6 CAT7 | Medium 1 CAT5 CAT6 CAT7 | Medium 1 CAT5 CAT6 CAT7 | Medium 1 CAT5 CAT6 CAT7 | Medium 1 CAT5 CAT6 CAT7 | Medium 1 CAT5 CAT6 CAT7 | ||
| Datenrate 1 | Datenrate 1 10 MBit/s 100 MBit/s | Datenrate 1 10 MBit/s 100 MBit/s | Datenrate 1 10 MBit/s 100 MBit/s | Datenrate 1 10 MBit/s 100 MBit/s | Datenrate 1 10 MBit/s 100 MBit/s | Datenrate 1 10 MBit/s 100 MBit/s | Datenrate 1 10 MBit/s 100 MBit/s | Datenrate 1 10 MBit/s 100 MBit/s | Datenrate 1 10 MBit/s 100 MBit/s | Datenrate 1 10 MBit/s 100 MBit/s | Datenrate 1 10 MBit/s 100 MBit/s | Datenrate 1 10 MBit/s 100 MBit/s | Datenrate 1 10 MBit/s 100 MBit/s | Datenrate 1 10 MBit/s 100 MBit/s | |||
| Wartung | Wartung | Wartung | Wartung | Wartung | Wartung | Wartung | Wartung | Wartung | Wartung | Wartung | Wartung | Wartung | Wartung | ||||
| Wartung | Update via | Update via ConfigPanel (Netzwerk) | Update via ConfigPanel (Netzwerk) | Update via ConfigPanel (Netzwerk) | Update via ConfigPanel (Netzwerk) | Update via ConfigPanel (Netzwerk) | Update via ConfigPanel (Netzwerk) | Update via ConfigPanel (Netzwerk) | Update via ConfigPanel (Netzwerk) | Update via ConfigPanel (Netzwerk) | Update via ConfigPanel (Netzwerk) | Update via ConfigPanel (Netzwerk) | Update via ConfigPanel (Netzwerk) | Update via ConfigPanel (Netzwerk) | Update via ConfigPanel (Netzwerk) | ||
| Serviceport-Einstellungen | Serviceport-Einstellungen 115200bps (8/N/1) | Serviceport-Einstellungen 115200bps (8/N/1) | Serviceport-Einstellungen 115200bps (8/N/1) | Serviceport-Einstellungen 115200bps (8/N/1) | Serviceport-Einstellungen 115200bps (8/N/1) | Serviceport-Einstellungen 115200bps (8/N/1) | Serviceport-Einstellungen 115200bps (8/N/1) | Serviceport-Einstellungen 115200bps (8/N/1) | Serviceport-Einstellungen 115200bps (8/N/1) | Serviceport-Einstellungen 115200bps (8/N/1) | Serviceport-Einstellungen 115200bps (8/N/1) | Serviceport-Einstellungen 115200bps (8/N/1) | Serviceport-Einstellungen 115200bps (8/N/1) | Serviceport-Einstellungen 115200bps (8/N/1) | |||
| Gehäuse | Gehäuse | Gehäuse | Gehäuse | Gehäuse | Gehäuse | Gehäuse | Gehäuse | Gehäuse | Gehäuse | Gehäuse | Gehäuse | Gehäuse | Gehäuse | ||||
| Gehäuse | Material | Material Aluminium, eloxiert | Material Aluminium, eloxiert | Material Aluminium, eloxiert | Material Aluminium, eloxiert | Material Aluminium, eloxiert | Material Aluminium, eloxiert | Material Aluminium, eloxiert | Material Aluminium, eloxiert | Material Aluminium, eloxiert | Material Aluminium, eloxiert | Material Aluminium, eloxiert | Material Aluminium, eloxiert | Material Aluminium, eloxiert | Material Aluminium, eloxiert | ||
| Breite | Breite ca. 210 mm | Breite ca. 210 mm | Breite ca. 210 mm | Breite ca. 210 mm | Breite ca. 270 mm | Breite ca. 270 mm | Breite ca. 270 mm | Breite ca. 270 mm | Breite ca. 436 mm | Breite ca. 436 mm | Breite ca. 436 mm | Breite ca. 436 mm | Breite ca. 436 mm | Breite ca. 436 mm | |||
| Höhe | Höhe ca. 44 mm | Höhe ca. 44 mm | Höhe ca. 44 mm | Höhe ca. 44 mm | Höhe ca. 44 mm | Höhe ca. 44 mm | Höhe ca. 44 mm | Höhe ca. 44 mm | Höhe ca. 44 mm | Höhe ca. 44 mm | Höhe ca. 44 mm | Höhe ca. 44 mm | Höhe ca. 44 mm | Höhe ca. 44 mm | |||
| Tiefe | Tiefe ca. 210 mm | Tiefe ca. 210 mm | Tiefe ca. 210 mm | Tiefe ca. 210 mm | Tiefe ca. 210 mm | Tiefe ca. 210 mm | Tiefe ca. 210 mm | Tiefe ca. 210 mm | Tiefe ca. 210 mm | Tiefe ca. 210 mm | Tiefe ca. 210 mm | Tiefe ca. 210 mm | Tiefe ca. 210 mm | Tiefe ca. 210 mm | |||
| IP-Schutzklasse | IP-Schutzklasse IP20 | IP-Schutzklasse IP20 | IP-Schutzklasse IP20 | IP-Schutzklasse IP20 | IP-Schutzklasse IP20 | IP-Schutzklasse IP20 | IP-Schutzklasse IP20 | IP-Schutzklasse IP20 | IP-Schutzklasse IP20 | IP-Schutzklasse IP20 | IP-Schutzklasse IP20 | IP-Schutzklasse IP20 | IP-Schutzklasse IP20 | IP-Schutzklasse IP20 | |||
| Gewicht | Gewicht ca. 1.29 kg | Gewicht ca. 1.40 kg | Gewicht ca. 1.26 kg | Gewicht ca. 1.40 kg | Gewicht ca. 1.46 kg | Gewicht ca. 1.57 kg | Gewicht ca. 1.61 kg | Gewicht ca. 1.61 kg | Gewicht ca. 2.29 kg | Gewicht ca. 2.29 kg | Gewicht ca. 2.37 kg | Gewicht ca. 2.42 kg | Gewicht ca. 2.40 kg | Gewicht ca. 2.52 kg | |||
| Betriebsbedingungen | Betriebsbedingungen | Betriebsbedingungen | Betriebsbedingungen | Betriebsbedingungen | Betriebsbedingungen | Betriebsbedingungen | Betriebsbedingungen | Betriebsbedingungen | Betriebsbedingungen | Betriebsbedingungen | Betriebsbedingungen | Betriebsbedingungen | Betriebsbedingungen | ||||
| Betriebsbedingungen | Temperatur Betrieb | Temperatur Betrieb 5 °C bis 45 °C | Temperatur Betrieb 5 °C bis 45 °C | Temperatur Betrieb 5 °C bis 45 °C | Temperatur Betrieb 5 °C bis 45 °C | Temperatur Betrieb 5 °C bis 45 °C | Temperatur Betrieb 5 °C bis 45 °C | Temperatur Betrieb 5 °C bis 45 °C | Temperatur Betrieb 5 °C bis 45 °C | Temperatur Betrieb 5 °C bis 45 °C | Temperatur Betrieb 5 °C bis 45 °C | Temperatur Betrieb 5 °C bis 45 °C | Temperatur Betrieb 5 °C bis 45 °C | Temperatur Betrieb 5 °C bis 45 °C | Temperatur Betrieb 5 °C bis 45 °C | ||
| Luftfeuchte Betrieb | Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend | Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend | Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend | Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend | Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend | Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend | Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend | Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend | Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend | Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend | Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend | Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend | Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend | Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend | |||
| Verwendungsbereich | Verwendungsbereich Innenbereich | Verwendungsbereich Innenbereich | Verwendungsbereich Innenbereich | Verwendungsbereich Innenbereich | Verwendungsbereich Innenbereich | Verwendungsbereich Innenbereich | Verwendungsbereich Innenbereich | Verwendungsbereich Innenbereich | Verwendungsbereich Innenbereich | Verwendungsbereich Innenbereich | Verwendungsbereich Innenbereich | Verwendungsbereich Innenbereich | Verwendungsbereich Innenbereich | Verwendungsbereich Innenbereich | |||
| Maximale Betriebshöhe | Maximale Betriebshöhe 3048m über NN | Maximale Betriebshöhe 3048m über NN | Maximale Betriebshöhe 3048m über NN | Maximale Betriebshöhe 3048m über NN | Maximale Betriebshöhe 3048m über NN | Maximale Betriebshöhe 3048m über NN | Maximale Betriebshöhe 3048m über NN | Maximale Betriebshöhe 3048m über NN | Maximale Betriebshöhe 3048m über NN | Maximale Betriebshöhe 3048m über NN | Maximale Betriebshöhe 3048m über NN | Maximale Betriebshöhe 3048m über NN | Maximale Betriebshöhe 3048m über NN | Maximale Betriebshöhe 3048m über NN | |||
| Temperatur Lagerung | Temperatur Lagerung -20 °C bis 60 °C | Temperatur Lagerung -20 °C bis 60 °C | Temperatur Lagerung -20 °C bis 60 °C | Temperatur Lagerung -20 °C bis 60 °C | Temperatur Lagerung -20 °C bis 60 °C | Temperatur Lagerung -20 °C bis 60 °C | Temperatur Lagerung -20 °C bis 60 °C | Temperatur Lagerung -20 °C bis 60 °C | Temperatur Lagerung -20 °C bis 60 °C | Temperatur Lagerung -20 °C bis 60 °C | Temperatur Lagerung -20 °C bis 60 °C | Temperatur Lagerung -20 °C bis 60 °C | Temperatur Lagerung -20 °C bis 60 °C | Temperatur Lagerung -20 °C bis 60 °C | |||
| Luftfeuchte Lagerung | Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend | Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend | Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend | Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend | Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend | Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend | Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend | Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend | Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend | Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend | Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend | Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend | Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend | Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend | |||
| MTBF | MTBF 200000 h at 25°C | MTBF 200000 h at 25°C | MTBF 200000 h at 25°C | MTBF 200000 h at 25°C | MTBF 200000 h at 25°C | MTBF 200000 h at 25°C | MTBF 200000 h at 25°C | MTBF 200000 h at 25°C | MTBF 140000 h at 25°C | MTBF 146000 h at 25°C | MTBF 146000 h at 25°C | MTBF 146000 h at 25°C | MTBF 146000 h at 25°C | MTBF 146000 h at 25°C | |||
| Konformitäten | Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) UL konform (siehe Downloads) CB konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads) | Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) UL konform (siehe Downloads) CB konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads) | Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) UL konform (siehe Downloads) CB konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads) | Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) UL konform (siehe Downloads) CB konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads) | Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) UL konform (siehe Downloads) CB konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads) | Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) UL konform (siehe Downloads) CB konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads) | Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) UL konform (siehe Downloads) CB konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads) | Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) UL konform (siehe Downloads) CB konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads) | Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) UL konform (siehe Downloads) CB konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads) | Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) UL konform (siehe Downloads) CB konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads) | Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) UL konform (siehe Downloads) CB konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads) | Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) UL konform (siehe Downloads) CB konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads) | Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) UL konform (siehe Downloads) CB konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads) | Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) UL konform (siehe Downloads) CB konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads) | |||
| Stromversorgung | Stromversorgung | Stromversorgung | Stromversorgung | Stromversorgung | Stromversorgung | Stromversorgung | Stromversorgung | Stromversorgung | Stromversorgung | Stromversorgung | Stromversorgung | Stromversorgung | Stromversorgung | ||||
| Stromversorgung | Eingangsspannung | Eingangsspannung 100-240 VAC | Eingangsspannung 100-240 VAC | Eingangsspannung 100-240 VAC | Eingangsspannung 100-240 VAC | Eingangsspannung 100-240 VAC | Eingangsspannung 100-240 VAC | Eingangsspannung 100-240 VAC | Eingangsspannung 100-240 VAC | Eingangsspannung 100-240 VAC | Eingangsspannung 100-240 VAC | Eingangsspannung 100-240 VAC | Eingangsspannung 100-240 VAC | Eingangsspannung 100-240 VAC | Eingangsspannung 100-240 VAC | ||
| Eingangsfrequenz | Eingangsfrequenz 60-50 Hz | Eingangsfrequenz 60-50 Hz | Eingangsfrequenz 60-50 Hz | Eingangsfrequenz 60-50 Hz | Eingangsfrequenz 60-50 Hz | Eingangsfrequenz 60-50 Hz | Eingangsfrequenz 60-50 Hz | Eingangsfrequenz 60-50 Hz | Eingangsfrequenz 60-50 Hz | Eingangsfrequenz 60-50 Hz | Eingangsfrequenz 60-50 Hz | Eingangsfrequenz 60-50 Hz | Eingangsfrequenz 60-50 Hz | Eingangsfrequenz 60-50 Hz | |||
| Stromaufnahme | Stromaufnahme 0.3-0.2 A | Stromaufnahme 0.3-0.2 A | Stromaufnahme 0.3-0.2 A | Stromaufnahme 0.3-0.2 A | Stromaufnahme 0.3-0.2 A | Stromaufnahme 0.4-0.2 A | Stromaufnahme 0.4-0.2 A | Stromaufnahme 0.5-0.3 A | Stromaufnahme 0.6-0.3 A | Stromaufnahme 0.6-0.3 A | Stromaufnahme 0.6-0.3 A | Stromaufnahme 0.7-0.4 A | Stromaufnahme 0.7-0.4 A | Stromaufnahme 0.7-0.4 A | |||
| Leistungsaufnahme max. | Leistungsaufnahme max. 12.2 W | Leistungsaufnahme max. 13.1 W | Leistungsaufnahme max. 12.7 W | Leistungsaufnahme max. 13.6 W | Leistungsaufnahme max. 13.8 W | Leistungsaufnahme max. 18.8 W | Leistungsaufnahme max. 19.3 W | Leistungsaufnahme max. 21 W | Leistungsaufnahme max. 26.2 W | Leistungsaufnahme max. 26.7 W | Leistungsaufnahme max. 28.4 W | Leistungsaufnahme max. 33.1 W | Leistungsaufnahme max. 33.6 W | Leistungsaufnahme max. 35.3 W | |||
| Wärmeabgabe max. | Wärmeabgabe max. 9.2 W | Wärmeabgabe max. 10.1 W | Wärmeabgabe max. 9.7 W | Wärmeabgabe max. 10.6 W | Wärmeabgabe max. 10.8 W | Wärmeabgabe max. 15.8 W | Wärmeabgabe max. 16.3 W | Wärmeabgabe max. 18 W | Wärmeabgabe max. 23.2 W | Wärmeabgabe max. 23.7 W | Wärmeabgabe max. 25.4 W | Wärmeabgabe max. 30.2 W | Wärmeabgabe max. 30.7 W | Wärmeabgabe max. 32.4 W | |||
| Stromversorgung 2 | Stromversorgung 2 | Stromversorgung 2 | Stromversorgung 2 | Stromversorgung 2 | Stromversorgung 2 | Stromversorgung 2 | Stromversorgung 2 | Stromversorgung 2 | Stromversorgung 2 | Stromversorgung 2 | Stromversorgung 2 | Stromversorgung 2 | Stromversorgung 2 | ||||
| Stromversorgung 2 | Eingangsspannung | Eingangsspannung 12 VDC | Eingangsspannung 12 VDC | Eingangsspannung 12 VDC | Eingangsspannung 12 VDC | Eingangsspannung 12 VDC | Eingangsspannung 12 VDC | Eingangsspannung 12 VDC | Eingangsspannung 12 VDC | Eingangsspannung 12 VDC | Eingangsspannung 12 VDC | Eingangsspannung 12 VDC | Eingangsspannung 12 VDC | Eingangsspannung 12 VDC | Eingangsspannung 12 VDC | ||
| Stromaufnahme | Stromaufnahme 1 A | Stromaufnahme 1 A | Stromaufnahme 1 A | Stromaufnahme 1 A | Stromaufnahme 1 A | Stromaufnahme 1.4 A | Stromaufnahme 1.4 A | Stromaufnahme 1.6 A | Stromaufnahme 2 A | Stromaufnahme 2 A | Stromaufnahme 2.1 A | Stromaufnahme 2.4 A | Stromaufnahme 2.4 A | Stromaufnahme 2.6 A | |||
| Leistungsaufnahme max. | Leistungsaufnahme max. 10.6 W | Leistungsaufnahme max. 11.4 W | Leistungsaufnahme max. 11 W | Leistungsaufnahme max. 11.8 W | Leistungsaufnahme max. 12 W | Leistungsaufnahme max. 16.4 W | Leistungsaufnahme max. 16.8 W | Leistungsaufnahme max. 18.3 W | Leistungsaufnahme max. 22.8 W | Leistungsaufnahme max. 23.2 W | Leistungsaufnahme max. 24.7 W | Leistungsaufnahme max. 28.8 W | Leistungsaufnahme max. 29.3 W | Leistungsaufnahme max. 30.7 W | |||
| Wärmeabgabe max. | Wärmeabgabe max. 7.6 W | Wärmeabgabe max. 8.4 W | Wärmeabgabe max. 8.1 W | Wärmeabgabe max. 8.9 W | Wärmeabgabe max. 9 W | Wärmeabgabe max. 13.4 W | Wärmeabgabe max. 13.8 W | Wärmeabgabe max. 15.3 W | Wärmeabgabe max. 19.8 W | Wärmeabgabe max. 20.2 W | Wärmeabgabe max. 21.7 W | Wärmeabgabe max. 25.8 W | Wärmeabgabe max. 26.3 W | Wärmeabgabe max. 27.8 W | |||

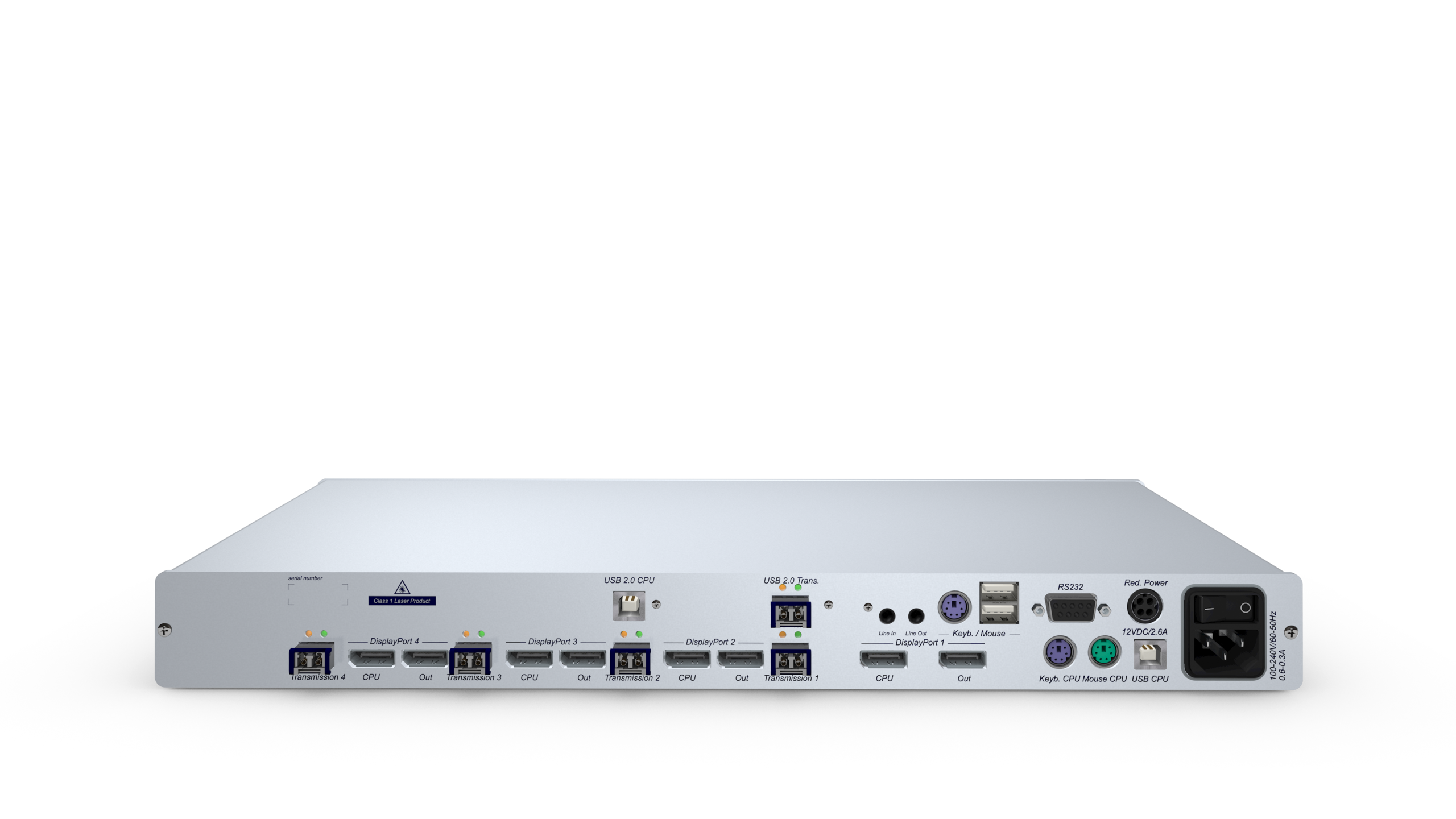

| Blendenbezeichnung | Bauform | Beschreibung |
|---|---|---|
| Network | RJ45-Buchse | Netzwerkanbindung |
| Service | Mini-USB-Buchse | Anschluss für Servicezwecke |
| Blendenbezeichnung | Bauform | Beschreibung |
|---|---|---|
| Transmission 4 | LC-Duplex-Buchse | Datenübertragung zwischen Modulen |
| DP CPU 4 | DisplayPort-Buchse | Verbindung zum Rechner |
| DP Out 4 | DisplayPort-Buchse | Anschluss eines Monitors |
| Transmission 3 | LC-Duplex-Buchse | Datenübertragung zwischen Modulen |
| DP CPU 3 | DisplayPort-Buchse | Verbindung zum Rechner |
| DP Out 3 | DisplayPort-Buchse | Anschluss eines Monitors |
| Transmission 2 | LC-Duplex-Buchse | Datenübertragung zwischen Modulen |
| USB 2.0 CPU | USB-B-Buchse | Verbindung zum Rechner |
| DP CPU 2 | DisplayPort-Buchse | Verbindung zum Rechner |
| DP Out 2 | DisplayPort-Buchse | Anschluss eines Monitors |
| Transmission 1 | LC-Duplex-Buchse | Datenübertragung zwischen Modulen |
| USB 2.0 Trans. | LC-Duplex-Buchse | Datenübertragung zwischen Modulen |
| DP CPU 1 | DisplayPort-Buchse | Verbindung zum Rechner |
| DP Out 1 | DisplayPort-Buchse | Anschluss eines Monitors |
| Line In | 3,5-mm-Klinkenbuchse | Verbindung zum Rechner |
| Line Out | 3,5-mm-Klinkenbuchse | Verbindung zum Rechner |
| Keyb./Mouse | PS/2-Buchse | Anschluss einer Tastatur/ Mouse |
| Keyb./Mouse | USB-A-Buchse | Anschluss einer Tastatur/ Mouse |
| Keyb. CPU | PS/2-Buchse | Verbindung zum Rechner |
| Mouse CPU | PS/2-Buchse | Verbindung zum Rechner |
| RS232 | D-Sub 9-Buchse | Serielle Datenübertragung |
| USB CPU | USB-B-Buchse | Verbindung zum Rechner |
| Red. Power | Mini-DIN 4-Buchse | Redundante Stromversorgung |
| Main Power | Kaltgerätestecker IEC-320 C14 | Stromversorgung |
Handbücher
Konformitätserklärungen
Komplexe Themen lassen sich am besten persönlich besprechen. Per Chat, E-Mail, Telefon oder in einer persönlichen Demo remote und vor Ort.
Dokumente
Steckbriefe
