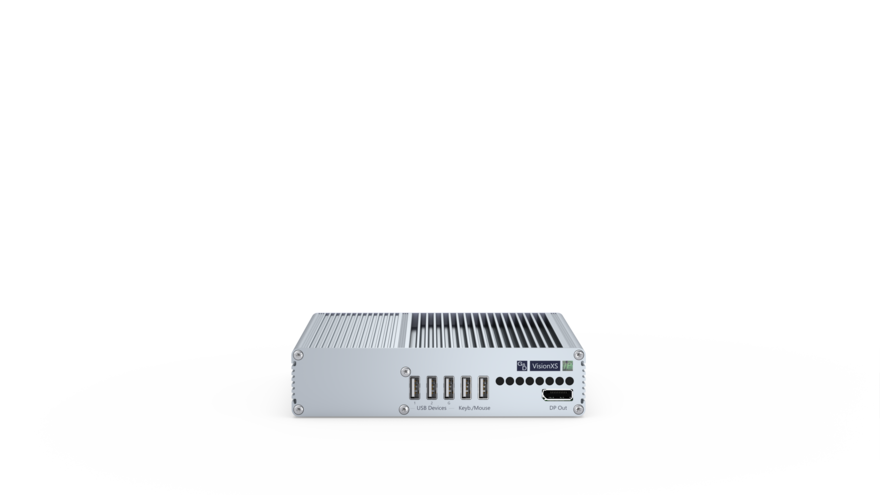

VisionXS-IP-CON-F(S)-DP-UHR-DT

Art.-Nr. A1120399

Zurück zur letzten Ansicht

KVM-over-IP-Arbeitsplatzmodul zum Empfangen von DisplayPort1.2-Signalen, Übertragung auf Fiber-Basis (Singlemode) und innerhalb IP-basierter Standard-Netzwerke

Produktvarianten

Produkt jetzt anfragen

Zur Merkliste hinzufügen Produkt vergleichen Fragen zum Produkt?

Mehr Erfahren

Das Formular konnte nicht geladen werden.

Die matrix-kompatiblen KVM-over-IP-Extender der VisionXS-IP-DP-UHR-Serie

verlängern Tastatur-, Video- und Maus-Signale sowie weitere Peripheriedaten (z. B. Audio und USB) über eine standardisierte IP-Netzwerkinfrastruktur mit CAT- oder Fiber-Verbindung (bis zu 10.000 m). Ein Extendersystem besteht aus einem Rechnermodul (CPU) und einem kompatiblen Arbeitsplatzmodul (CON). Rechner lassen sich nahezu in Echtzeit steuern – sowohl in Extender- als auch in Matrix-Anwendungen. Die VisionXS-IP-DP-UHR-Serie unterstützt DisplayPort1.2 für ultrahochauflösendes Video bis zu 4096 × 2160 (60 Hz) oder 5120 × 2160 (50 Hz). Die Videodaten werden pixelperfekt verarbeitet und bieten dank bluedec™ - G&D´s hochentwickeltem, mehrstufigem, verlustfreiem Kompressionsverfahren - eine exzellente Hand-Auge-Koordination.

Video

bluedec™ – hochentwickelte mehrstufige verlustfreie Kompression für beste Videoqualität und praktisch latenzfreie Übertragung. Dieses Verfahren ermöglicht pixelperfekte Videoübertragung bei effizienter Bandbreitennutzung.

Auflösung bis
5120 × 2160 @ 50 Hz,
5120 × 1440 @ 60 Hz,
4096 × 2160 @ 60 Hz,
2560 × 1440 @ 144 Hz,
1920 × 1080 @ 240 Hz

Signale

verschlüsselte Tastatur- und Mausdaten (AES-256), verschlüsselte Video- und Steuerdaten (AES-128)

embedded Stereo-Audio (DisplayPort Digital, 2-Kanal-LPCM, AC3, DTS)

GenericUSB-Unterstützung für USB-Klassen HID (Human Interface Device), SmartCard und Massenspeicher
Das Produkt erlaubt die gleichzeitige Nutzung von bis zu fünf GenericUSB-Geräten über ein Arbeitsplatzmodul. Hierfür müssen sowohl das eingesetzte Arbeitsplatzmodul als auch das eingesetzte Rechnermodul die Nutzung von bis zu fünf GenericUSB-Geräten unterstützen.

Übertragung

KVM-over-IP™ via IP-basierter Standard-Netzwerke (Layer 3)
Die Übertragungsreichweite zwischen zwei aktiven Netzwerkkomponenten beträgt bis zu 10.000 m über Lichtwellenleiter (Fiber-Singlemode, inkl. Übertragungsmodul(e)/SFP-Transceiver)

Gerät

effiziente Montagelösungen ohne viel Schraubaufwand sparen Platz, Zeit und Kosten

besonders kleine Bauform

internes Netzteil für Hauptstromversorgung

Bedienung

mehrsprachige Webapplikation Config Panel 21 für Konfiguration, Monitoring und Updates (HTML5, Java-frei)

mehrsprachiges On-Screen-Display für Konfiguration und Bedienung

Sicherheitsfeatures

sicherer und störungsfreier Betrieb durch Pairing und Verschlüsselung mit AES-256 bzw. AES-128 (nicht manipulierbar)

Screen-Freeze: Verliert der Empfänger das Videosignal, da die Verbindung abbricht oder die Grafikkarte des Computers ein Problem hat, so „friert“ die Screen-Freeze Funktion das letzte angezeigte Bild des Monitors ein. Dieser Zustand wird durch eine rote, halb-transparente Rahmenmarkierung verdeutlicht. Die Funktion wird automatisch aufgehoben, sobald ein aktives Videosignal anliegt.

Die Monitoring-Funktion erlaubt die automatische Ausgabe von Gerätezustands-Meldungen an Syslog-Server oder per SNMP sowie eine manuelle Überwachung mittels des Web-Interfaces.

zusätzliche, unabhängige Management-Schnittstelle

galvanische Trennung von Sender und Empfänger, unempfindlicher gegen Störstrahlung

Die 2-Faktor-Authentifizierung (2FA) ist bei KVM-Extendern im Standard enthalten und bietet einen höheren Sicherheitsstandard indem sie sicherstellt, dass nur autorisierte Benutzer Zugang zum System haben. Hierbei kommt ein Time-Based-One-Time-Password (TOTP) zum Einsatz, wobei es sich um ein zeitlich begrenzt gültiges und nur einmalig nutzbares Passwort handelt. Es können Authenticator-Apps oder Hardware-Tokens verwendet werden. Ebenfalls können Sie frei wählen, ob sie den internen, im Gerät bereitgestellten Authentifizierungsserver oder einen externen Verzeichnisdienst nutzen wollen.

Bedien-Features

Aufgrund vordefinierter IP-Adressen können die Module per Plug-and-Play kinderleicht über vorhandene Netzwerkinfrastrukturen in einer 1:1-Verbindung in Betrieb genommen werden.

Mit der integrierten IP-MUX-Funktionalität bieten die Arbeitsplatzmodule die Möglichkeit, unterschiedliche Rechnermodule nacheinander aufzuschalten. Zur Nutzung der Funktion können maximal 20 Rechner an je ein separates Rechnermodul angeschlossen werden. Die Rechnermodule werden als Target im Arbeitsplatzmodul konfiguriert und können anschließend über das lokale On-Screen-Display aufgeschaltet werden.

Unterstützung von Quality of Service mit Konfigurationsoption durch den Benutzer

vom Anwender konfigurierbare Netzwerkports der jeweiligen Kommunikationskanäle

manuelles Bandbreitenmanagement zur Anpassung der benötigten Bandbreite

Gerät

redundante, externe Stromversorgung

Systemerweiterung

integrierte Matrix-Unterstützung zur Nutzung in Kombination mit einem ControlCenter-IP oder ControlCenter-IP-XS

Für die Nutzung einer Übertragungsredundanz wird keine zusätzliche Hardware benötigt. Stattdessen sind die Geräte (Arbeitsplatz- und Rechnermodule) hierfür bereits vorbereitet. Über einen Software-Feature-Key kann die Funktion, auch noch nachträglich, freigeschaltet werden. Für die Fiber-Varianten sind zusätzliche Redundanz-Module (SFP-Transceiver Fiber) erhältlich.

Mix & Match innerhalb der KVM-over-IP-Produktfamilie:
Wählen Sie aus unserem Produktportfolio einfach das passende KVM-over-IP-Extendersystem. Die Module innerhalb dieser Produktfamilie sind untereinander kompatibel und eröffnen Ihnen so nahezu unbegrenzte technische Möglichkeiten.
Mit klassischen KVM-Extendern von G&D ist die Datenübertragung mit der KVM-over-IP-Technologie hingegen nicht kompatibel.

Allgemein	Produktgruppe	KVM-Extender KVM-Matrixsysteme
Allgemein	Anzahl Arbeitsplätze	1
Eingabemöglichkeiten	USB-Maus	ja
Eingabemöglichkeiten	USB-Tastatur	ja
Übertragung	KVM-over-IP™ Übertragung	ja
	Anzahl Übertragungskanäle	1
	Redundante Übertragungskanäle	optionale redundante KVM-Übertragung
	Reichweite	10000 m (9/125µm, OS1)
	Laserklasse	Class 1
	Schnittstellentyp	LC-Duplex
	Wellenlänge	1310 nm
	KVM-Matrixsysteme Komponente	Arbeitsplatzmodul
	Medium	Fiber SM
	Datenrate	10 Gbit/s
Videoausgang	Anzahl der Videokanäle	1
	Format	DisplayPort 1.2 (LBR, HBR, HBR2, SingleStream-Transport (SST))
	Farbtiefe	24 bit
	Pixelcodierung	RGB 4:4:4 (24 bpp / 8 bpc)
	Pixelrate	ca. 25 MPixel/s bis ca. 600 MPixel/s
	Vertikalfrequenz	24 Hz bis 240 Hz
	Horizontalfrequenz	25 kHz bis 295 kHz
	Auflösungsbeispiele	4096 × 2160 (60 Hz) 3840 × 2160 (60 Hz) 2560 × 1600 (60 Hz) 2560 × 1440 (144 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (240 Hz) 1920 × 1080 (60 Hz) 5120 × 1440 (60 Hz) 5120 × 2160 (50 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich.
	Unterstützte Industriestandards	Display Data Channel Command Interface (DDC/CI) Extended Display Identification Data (EDID)
Audio	Übertragungsart	2-Kanal-LPCM Stereo DTS AC3
	Auflösungen	24 bit 20 bit 16 bit
	Abtastrate	bis zu 48 kHz
	Audio Unterstützung	Digital Embedded
USB	Spezifikation	USB 2.0
	GenericUSB-Unterstützung	bis zu 5 Geräte
	Medium	Embedded
	Übertragungsrate	25 Mbit/s (Full Speed)
	USB-Klassen	Mass Storage (MSC / UMS) Human Interface Device (HID) SmartCard
Netzwerk	Medium 1	CAT5 CAT6 CAT7
Netzwerk	Datenrate 1	10 MBit/s 100 MBit/s
Wartung	Update via	ConfigPanel (Netzwerk)
Wartung	Serviceport-Einstellungen	115200bps (8/N/1)
Gehäuse	Material	Aluminium, eloxiert
	Breite	ca. 170 mm
	Höhe	ca. 40 mm
	Tiefe	ca. 184 mm
	IP-Schutzklasse	IP20
	Gewicht	ca. 1.31 kg
Betriebsbedingungen	Temperatur Betrieb	5 °C bis 35 °C
	Luftfeuchte Betrieb	20 % bis 80 %, nicht kondensierend
	Verwendungsbereich	Innenbereich
	Maximale Betriebshöhe	3048m über NN
	Temperatur Lagerung	-20 °C bis 60 °C
	Luftfeuchte Lagerung	15 % bis 85 %, nicht kondensierend
	MTBF	200000 h at 25°C
	Konformitäten	CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads)
Stromversorgung	Eingangsspannung	12 VDC
	Stromaufnahme	2.5 A
	Leistungsaufnahme Leerlauf	15.6 W
	Leistungsaufnahme max.	28.5 W
	Wärmeabgabe Leerlauf	15.6 W
	Wärmeabgabe max.	18.35 W
Stromversorgung 2	Eingangsspannung	100-240 VAC
	Eingangsfrequenz	60-50 Hz
	Stromaufnahme	0.6-0.4 A
	Leistungsaufnahme Leerlauf	17.8-17.2 W
	Leistungsaufnahme max.	31.9-31.1 W
	Wärmeabgabe Leerlauf	17.8-17.2 W
	Wärmeabgabe max.	21.75-20.95 W

Produktvergleich

Unterschiede markieren Gleiche Werte ausblenden

Technische Daten		VisionXS-IP-CON-F(S)-DP-UHR Art.-Nr. A1120397	VisionXS-IP-CON-F(S)-DP-UHR-AR-DT Art.-Nr. A1120398	Gewählte Variante VisionXS-IP-CON-F(S)-DP-UHR-DT Art.-Nr. A1120399

		Allgemein	Allgemein	Allgemein
Allgemein	Produktgruppe	Produktgruppe KVM-Extender KVM-Matrixsysteme	Produktgruppe KVM-Extender KVM-Matrixsysteme	Produktgruppe KVM-Extender KVM-Matrixsysteme
Allgemein	Anzahl Arbeitsplätze	Anzahl Arbeitsplätze 1	Anzahl Arbeitsplätze 1	Anzahl Arbeitsplätze 1

		Eingabemöglichkeiten	Eingabemöglichkeiten	Eingabemöglichkeiten
Eingabemöglichkeiten	USB-Maus	USB-Maus ja	USB-Maus ja	USB-Maus ja
Eingabemöglichkeiten	USB-Tastatur	USB-Tastatur ja	USB-Tastatur ja	USB-Tastatur ja

		Übertragung	Übertragung	Übertragung
Übertragung	KVM-over-IP™ Übertragung	KVM-over-IP™ Übertragung ja	KVM-over-IP™ Übertragung ja	KVM-over-IP™ Übertragung ja
	Anzahl Übertragungskanäle	Anzahl Übertragungskanäle 1	Anzahl Übertragungskanäle 1	Anzahl Übertragungskanäle 1
	Redundante Übertragungskanäle	Redundante Übertragungskanäle optionale redundante KVM-Übertragung	Redundante Übertragungskanäle optionale redundante KVM-Übertragung	Redundante Übertragungskanäle optionale redundante KVM-Übertragung
	Reichweite	Reichweite 10000 m (9/125µm, OS1)	Reichweite 10000 m (9/125µm, OS1)	Reichweite 10000 m (9/125µm, OS1)
	Laserklasse	Laserklasse Class 1	Laserklasse Class 1	Laserklasse Class 1
	Schnittstellentyp	Schnittstellentyp LC-Duplex	Schnittstellentyp LC-Duplex	Schnittstellentyp LC-Duplex
	Wellenlänge	Wellenlänge 1310 nm	Wellenlänge 1310 nm	Wellenlänge 1310 nm
	KVM-Matrixsysteme Komponente	KVM-Matrixsysteme Komponente Arbeitsplatzmodul	KVM-Matrixsysteme Komponente Arbeitsplatzmodul	KVM-Matrixsysteme Komponente Arbeitsplatzmodul
	Medium	Medium Fiber SM	Medium Fiber SM	Medium Fiber SM
	Datenrate	Datenrate 10 Gbit/s	Datenrate 10 Gbit/s	Datenrate 10 Gbit/s

		Videoausgang	Videoausgang	Videoausgang
Videoausgang	Anzahl der Videokanäle	Anzahl der Videokanäle 1	Anzahl der Videokanäle 1	Anzahl der Videokanäle 1
	Format	Format DisplayPort 1.2 (LBR, HBR, HBR2, SingleStream-Transport (SST))	Format DisplayPort 1.2 (LBR, HBR, HBR2, SingleStream-Transport (SST))	Format DisplayPort 1.2 (LBR, HBR, HBR2, SingleStream-Transport (SST))
	Farbtiefe	Farbtiefe 24 bit	Farbtiefe 24 bit	Farbtiefe 24 bit
	Pixelcodierung	Pixelcodierung RGB 4:4:4 (24 bpp / 8 bpc)	Pixelcodierung RGB 4:4:4 (24 bpp / 8 bpc)	Pixelcodierung RGB 4:4:4 (24 bpp / 8 bpc)
	Pixelrate	Pixelrate ca. 25 MPixel/s bis ca. 600 MPixel/s	Pixelrate ca. 25 MPixel/s bis ca. 600 MPixel/s	Pixelrate ca. 25 MPixel/s bis ca. 600 MPixel/s
	Vertikalfrequenz	Vertikalfrequenz 24 Hz bis 240 Hz	Vertikalfrequenz 24 Hz bis 240 Hz	Vertikalfrequenz 24 Hz bis 240 Hz
	Horizontalfrequenz	Horizontalfrequenz 25 kHz bis 295 kHz	Horizontalfrequenz 25 kHz bis 295 kHz	Horizontalfrequenz 25 kHz bis 295 kHz
	Auflösungsbeispiele	Auflösungsbeispiele 4096 × 2160 (60 Hz) 3840 × 2160 (60 Hz) 2560 × 1600 (60 Hz) 2560 × 1440 (144 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (240 Hz) 1920 × 1080 (60 Hz) 5120 × 1440 (60 Hz) 5120 × 2160 (50 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich.	Auflösungsbeispiele 4096 × 2160 (60 Hz) 3840 × 2160 (60 Hz) 2560 × 1600 (60 Hz) 2560 × 1440 (144 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (240 Hz) 1920 × 1080 (60 Hz) 5120 × 1440 (60 Hz) 5120 × 2160 (50 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich.	Auflösungsbeispiele 4096 × 2160 (60 Hz) 3840 × 2160 (60 Hz) 2560 × 1600 (60 Hz) 2560 × 1440 (144 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (240 Hz) 1920 × 1080 (60 Hz) 5120 × 1440 (60 Hz) 5120 × 2160 (50 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich.
	Unterstützte Industriestandards	Unterstützte Industriestandards Display Data Channel Command Interface (DDC/CI) Extended Display Identification Data (EDID)	Unterstützte Industriestandards Display Data Channel Command Interface (DDC/CI) Extended Display Identification Data (EDID)	Unterstützte Industriestandards Display Data Channel Command Interface (DDC/CI) Extended Display Identification Data (EDID)

		Audio	Audio	Audio
Audio	Übertragungsart	Übertragungsart 2-Kanal-LPCM Stereo DTS AC3	Übertragungsart 2-Kanal-LPCM Stereo DTS AC3	Übertragungsart 2-Kanal-LPCM Stereo DTS AC3
	Auflösungen	Auflösungen 24 bit 20 bit 16 bit	Auflösungen 24 bit 20 bit 16 bit	Auflösungen 24 bit 20 bit 16 bit
	Abtastrate	Abtastrate bis zu 48 kHz	Abtastrate bis zu 48 kHz	Abtastrate bis zu 48 kHz
	Audio Unterstützung	Audio Unterstützung Digital Embedded	Audio Unterstützung Digital Embedded	Audio Unterstützung Digital Embedded

		Audio 2	Audio 2	Audio 2
Audio 2	Übertragungsart	Übertragungsart Wert nicht verfügbar	Übertragungsart Stereo Transparent	Übertragungsart Wert nicht verfügbar
	Auflösungen	Auflösungen Wert nicht verfügbar	Auflösungen 24 bit digital	Auflösungen Wert nicht verfügbar
	Abtastrate	Abtastrate Wert nicht verfügbar	Abtastrate bis zu 96 kHz	Abtastrate Wert nicht verfügbar
	Bandbreite	Bandbreite Wert nicht verfügbar	Bandbreite 22 kHz	Bandbreite Wert nicht verfügbar
	Audio Unterstützung	Audio Unterstützung Wert nicht verfügbar	Audio Unterstützung Analog	Audio Unterstützung Wert nicht verfügbar

		USB	USB	USB
USB	Spezifikation	Spezifikation USB 2.0	Spezifikation USB 2.0	Spezifikation USB 2.0
	GenericUSB-Unterstützung	GenericUSB-Unterstützung bis zu 5 Geräte	GenericUSB-Unterstützung bis zu 5 Geräte	GenericUSB-Unterstützung bis zu 5 Geräte
	Medium	Medium Embedded	Medium Embedded	Medium Embedded
	Übertragungsrate	Übertragungsrate 25 Mbit/s (Full Speed)	Übertragungsrate 25 Mbit/s (Full Speed)	Übertragungsrate 25 Mbit/s (Full Speed)
	USB-Klassen	USB-Klassen Mass Storage (MSC / UMS) Human Interface Device (HID) SmartCard	USB-Klassen Mass Storage (MSC / UMS) Human Interface Device (HID) SmartCard	USB-Klassen Mass Storage (MSC / UMS) Human Interface Device (HID) SmartCard

		Seriell	Seriell	Seriell
Seriell	Standard	Standard Wert nicht verfügbar	Standard RS232	Standard Wert nicht verfügbar
	Transparente Übertragung	Transparente Übertragung Wert nicht verfügbar	Transparente Übertragung ja	Transparente Übertragung Wert nicht verfügbar
	Datenrate	Datenrate Wert nicht verfügbar	Datenrate 115200 bps	Datenrate Wert nicht verfügbar
	Signale	Signale Wert nicht verfügbar	Signale TxD RxD RTS CTS GND 5V	Signale Wert nicht verfügbar

		Netzwerk	Netzwerk	Netzwerk
Netzwerk	Medium 1	Medium 1 CAT5 CAT6 CAT7	Medium 1 CAT5 CAT6 CAT7	Medium 1 CAT5 CAT6 CAT7
Netzwerk	Datenrate 1	Datenrate 1 10 MBit/s 100 MBit/s	Datenrate 1 10 MBit/s 100 MBit/s	Datenrate 1 10 MBit/s 100 MBit/s

		Wartung	Wartung	Wartung
Wartung	Update via	Update via ConfigPanel (Netzwerk)	Update via ConfigPanel (Netzwerk)	Update via ConfigPanel (Netzwerk)
Wartung	Serviceport-Einstellungen	Serviceport-Einstellungen 115200bps (8/N/1)	Serviceport-Einstellungen 115200bps (8/N/1)	Serviceport-Einstellungen 115200bps (8/N/1)

		Gehäuse	Gehäuse	Gehäuse
Gehäuse	Material	Material Aluminium, eloxiert	Material Aluminium, eloxiert	Material Aluminium, eloxiert
	Breite	Breite ca. 109 mm	Breite ca. 170 mm	Breite ca. 170 mm
	Höhe	Höhe ca. 40 mm	Höhe ca. 40 mm	Höhe ca. 40 mm
	Tiefe	Tiefe ca. 184 mm	Tiefe ca. 184 mm	Tiefe ca. 184 mm
	IP-Schutzklasse	IP-Schutzklasse IP20	IP-Schutzklasse IP20	IP-Schutzklasse IP20
	Gewicht	Gewicht ca. 0.92 kg	Gewicht ca. 1.31 kg	Gewicht ca. 1.31 kg

		Betriebsbedingungen	Betriebsbedingungen	Betriebsbedingungen
Betriebsbedingungen	Temperatur Betrieb	Temperatur Betrieb 5 °C bis 45 °C	Temperatur Betrieb 5 °C bis 35 °C	Temperatur Betrieb 5 °C bis 35 °C
	Luftfeuchte Betrieb	Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend	Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend	Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend
	Verwendungsbereich	Verwendungsbereich Innenbereich	Verwendungsbereich Innenbereich	Verwendungsbereich Innenbereich
	Maximale Betriebshöhe	Maximale Betriebshöhe 3048m über NN	Maximale Betriebshöhe 3048m über NN	Maximale Betriebshöhe 3048m über NN
	Temperatur Lagerung	Temperatur Lagerung -20 °C bis 60 °C	Temperatur Lagerung -20 °C bis 60 °C	Temperatur Lagerung -20 °C bis 60 °C
	Luftfeuchte Lagerung	Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend	Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend	Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend
	MTBF	MTBF 200000 h at 25°C	MTBF 200000 h at 25°C	MTBF 200000 h at 25°C
	Konformitäten	Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads)	Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads)	Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads)

		Stromversorgung	Stromversorgung	Stromversorgung
Stromversorgung	Eingangsspannung	Eingangsspannung 12 VDC	Eingangsspannung 12 VDC	Eingangsspannung 12 VDC
	Stromaufnahme	Stromaufnahme 2.5 A	Stromaufnahme 2.5 A	Stromaufnahme 2.5 A
	Leistungsaufnahme Leerlauf	Leistungsaufnahme Leerlauf 15.6 W	Leistungsaufnahme Leerlauf 15.6 W	Leistungsaufnahme Leerlauf 15.6 W
	Leistungsaufnahme max.	Leistungsaufnahme max. 28.5 W	Leistungsaufnahme max. 28.5 W	Leistungsaufnahme max. 28.5 W
	Wärmeabgabe Leerlauf	Wärmeabgabe Leerlauf 15.6 W	Wärmeabgabe Leerlauf 15.6 W	Wärmeabgabe Leerlauf 15.6 W
	Wärmeabgabe max.	Wärmeabgabe max. 18.35 W	Wärmeabgabe max. 18.35 W	Wärmeabgabe max. 18.35 W

		Stromversorgung 2	Stromversorgung 2	Stromversorgung 2
Stromversorgung 2	Eingangsspannung	Eingangsspannung Wert nicht verfügbar	Eingangsspannung 100-240 VAC	Eingangsspannung 100-240 VAC
	Eingangsfrequenz	Eingangsfrequenz Wert nicht verfügbar	Eingangsfrequenz 60-50 Hz	Eingangsfrequenz 60-50 Hz
	Stromaufnahme	Stromaufnahme Wert nicht verfügbar	Stromaufnahme 0.6-0.4 A	Stromaufnahme 0.6-0.4 A
	Leistungsaufnahme Leerlauf	Leistungsaufnahme Leerlauf Wert nicht verfügbar	Leistungsaufnahme Leerlauf 17.8-17.2 W	Leistungsaufnahme Leerlauf 17.8-17.2 W
	Leistungsaufnahme max.	Leistungsaufnahme max. Wert nicht verfügbar	Leistungsaufnahme max. 31.9-31.1 W	Leistungsaufnahme max. 31.9-31.1 W
	Wärmeabgabe Leerlauf	Wärmeabgabe Leerlauf Wert nicht verfügbar	Wärmeabgabe Leerlauf 17.8-17.2 W	Wärmeabgabe Leerlauf 17.8-17.2 W
	Wärmeabgabe max.	Wärmeabgabe max. Wert nicht verfügbar	Wärmeabgabe max. 21.75-20.95 W	Wärmeabgabe max. 21.75-20.95 W

Schnittstellen

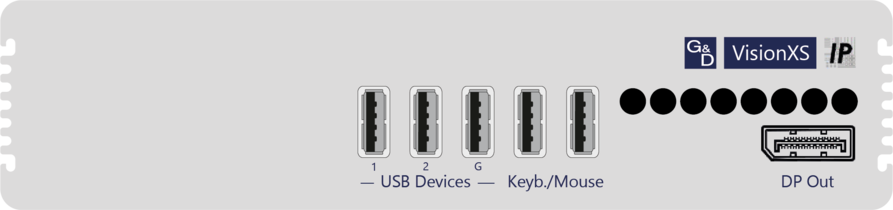

Blendenbezeichnung	Bauform	Beschreibung
USB Devices - 1	USB-A Buchse 2.0	Anschluss USB Geräte (Generic)
USB Devices - 2	USB-A Buchse 2.0	Anschluss USB Geräte (Generic)
USB Devices - G	USB-A Buchse 2.0	Anschluss USB Geräte (Generic)
Keyb./Mouse	USB-A Buchse 2.0	Anschluss Tastatur und Maus
DP Out	DisplayPort Buchse	Anschluss Monitor

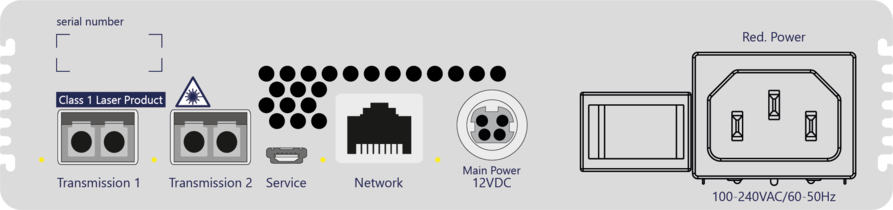

Blendenbezeichnung	Bauform	Beschreibung
Transmission 1	LC-Duplex Buchse	Datenübertragung zum Rechnermodul bzw. zum Matrixswitch über IP Netzwerk (FIBER)
Transmission 2	LC-Duplex Buchse	Datenübertragung zum Rechnermodul bzw. zum Matrixswitch über IP Netzwerk redundant (FIBER)
Service	Micro-USB Buchse	Anschluss für Servicezwecke
Network	RJ45 Buchse	Anschluss IP Netzwerk
Main Power	Mini-DIN 4 Buchse	Spannungsversorgung DC
Red. Power	Kaltgerätestecker IEC 320 C14	Spannungsversorgung AC redundant
