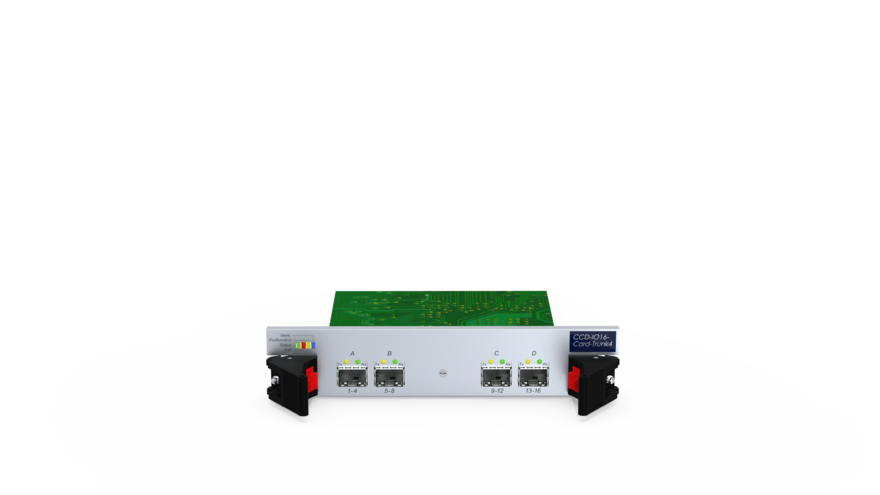

CCD-IO16-Card-Trunk4 blank without SFP-Transc.

Art.-Nr. A2300098

Zurück zur letzten Ansicht

Ein-/Ausgabemodul des ControlCenter-Digital-Systems mit 4x10G Schnittstellen - ohne SFP-Transceiver

Produktvarianten

Produkt jetzt anfragen

Zur Merkliste hinzufügen Produkt vergleichen Fragen zum Produkt?

Mehr Erfahren

Das Formular konnte nicht geladen werden.

Eine I/O-Karte

ist eine modulare Karte für den ControlCenter-Digital mit mehreren Ein-/Ausgabe-Ports, an denen Arbeitsplatz- oder Rechnermodule angeschlossen werden können.

Gerät

belegt einen I/O-Slot des Matrixsystems ControlCenter-Digital
Um die in einem Matrix-Grid™ benötigte Anzahl an Gridlines zu reduzieren, fasst die I/O-Card-Trunk4 jeweils 4 der 16 Kanäle auf eine Strecke zusammen.
Zur Übertragung zwischen zwei Matrizen können die jeweils vier Ports der I/O-Card-Trunk4 unabhängig voneinander für eine 1:1 Direktverbindung konfiguriert werden.
Im Vergleich zum Standard erfolgt die Übertragung zwischen zwei I/O-Card-Trunk mit noch leistungsfähigeren Komponenten. Diese ermöglichen entsprechend die vierfache Bandbreite – und sparen dem Anwender somit drei Viertel des Verkabelungsaufwands.
Die I/O-Card-Trunk4 bietet nicht nur dedizierte Verbindungsmöglichkeiten, sondern ist auch ethernetfähig. Mit ihr können Sie somit auch bestehende Netzwerkstrukturen nutzen. Wenn Sie geeignete Verbindungen mit garantierter Bandbreite und Latenz zur Verfügung haben, können Sie auf diesem Weg KVM-Matrix-Installationen standortübergreifend über sehr große Entfernungen aufbauen. Dabei sind auch Multi-User-Zugriffe von mehreren Standorten möglich.

Gerät

passende SFP-Transceiver separat erhältlich

Allgemein	Produktgruppe	KVM-Matrixsysteme
Übertragung	Anzahl Übertragungskanäle	4
	Reichweite	5000 m (9/125µm, OS1) 100 m (62.5/125µm) 200 m (50.0/125µm, OM2) 400 m (50.0/125µm, OM3)
	Laserklasse	Class 1
	Schnittstellentyp	LC-Duplex
	Wellenlänge	1310 nm 850 nm
	KVM-Matrixsysteme Komponente	Zentralmodul
	Medium	Fiber SM Fiber MM
	Datenrate	2.5 Gbit/s
Wartung	Update via	ConfigPanel (Netzwerk)
Wartung	Serviceport-Einstellungen	115200bps (8/N/1)
Gehäuse	Material	Aluminium, eloxiert
Gehäuse	IP-Schutzklasse	IP20
Betriebsbedingungen	Temperatur Betrieb	5 °C bis 45 °C
	Luftfeuchte Betrieb	20 % bis 80 %, nicht kondensierend
	Verwendungsbereich	Innenbereich
	Maximale Betriebshöhe	3048m über NN
	Temperatur Lagerung	-20 °C bis 55 °C
	Luftfeuchte Lagerung	15 % bis 85 %, nicht kondensierend
	Konformitäten	CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads)
Stromversorgung	Eingangsspannung	100-240 VAC
Stromversorgung	Eingangsfrequenz	60-50 Hz
Stromversorgung 2	Eingangsspannung	100-240 VAC
Stromversorgung 2	Eingangsfrequenz	60-50 Hz

Produktvergleich

Unterschiede markieren Gleiche Werte ausblenden

Technische Daten		CCD-IO16-Card-CAT card f. CCD 16xCAT Art.-Nr. A2300061	CCD-IO16-Card-Fiber blank without SFP-Transc. Art.-Nr. A2300086	CCD-IO16-Card-Fiber(M) card f. CCD 16xFiber(M) Art.-Nr. A2300062	CCD-IO16-Card-Fiber(S) card f. CCD 16xFiber(S) Art.-Nr. A2300063	CCD-IO16-Card-Fiber(S+) card f. CCD 16xFiber(S+) Art.-Nr. A2300078	CCD-IO16-Card-Multi card f. CCD 16xMulti Art.-Nr. A2300085	Gewählte Variante CCD-IO16-Card-Trunk4 blank without SFP-Transc. Art.-Nr. A2300098	CCD-IO16-Card-Trunk4(M) Art.-Nr. A2300096	CCD-IO16-Card-Trunk4(S) Art.-Nr. A2300097

		Allgemein	Allgemein	Allgemein	Allgemein	Allgemein	Allgemein	Allgemein	Allgemein	Allgemein
Allgemein	Produktgruppe	Produktgruppe KVM-Matrixsysteme	Produktgruppe KVM-Matrixsysteme	Produktgruppe KVM-Matrixsysteme	Produktgruppe KVM-Matrixsysteme	Produktgruppe KVM-Matrixsysteme	Produktgruppe KVM-Matrixsysteme	Produktgruppe KVM-Matrixsysteme	Produktgruppe KVM-Matrixsysteme	Produktgruppe KVM-Matrixsysteme

		Übertragung	Übertragung	Übertragung	Übertragung	Übertragung	Übertragung	Übertragung	Übertragung	Übertragung
Übertragung	Anzahl Übertragungskanäle	Anzahl Übertragungskanäle 16	Anzahl Übertragungskanäle 16	Anzahl Übertragungskanäle 16	Anzahl Übertragungskanäle 16	Anzahl Übertragungskanäle 16	Anzahl Übertragungskanäle 16	Anzahl Übertragungskanäle 4	Anzahl Übertragungskanäle 4	Anzahl Übertragungskanäle 4
	Reichweite	Reichweite 140 m (AWG22) 100 m (AWG24) 80 m (AWG26)	Reichweite 5000 m (9/125µm, OS1) 100 m (62.5/125µm) 200 m (50.0/125µm, OM2) 400 m (50.0/125µm, OM3)	Reichweite 100 m (62.5/125µm) 200 m (50.0/125µm, OM2) 400 m (50.0/125µm, OM3) 70 m (62.5/125µm) 150 m (50.0/125µm) 400 m (50.0/125µm, OM4 - 4700MHz*km)	Reichweite 5000 m (9/125µm, OS1)	Reichweite 10000 m (9/125µm, OS1)	Reichweite Wert nicht verfügbar	Reichweite 5000 m (9/125µm, OS1) 100 m (62.5/125µm) 200 m (50.0/125µm, OM2) 400 m (50.0/125µm, OM3)	Reichweite 400 m (50.0/125µm, OM4 - 4700MHzkm) 300 m (50.0/125µm, OM3 - 2000MHzkm) 82 m (50.0/125µm, OM2 - 500MHzkm) 66 m (50.0/125µm) 33 m (62.5/125µm, OM1 - 200MHzkm) 26 m (62.5/125µm)	Reichweite 10000 m (9/125µm, OS1)
	Laserklasse	Laserklasse Wert nicht verfügbar	Laserklasse Class 1	Laserklasse Class 1	Laserklasse Class 1	Laserklasse Class 1	Laserklasse Wert nicht verfügbar	Laserklasse Class 1	Laserklasse Class 1	Laserklasse Class 1
	Schnittstellentyp	Schnittstellentyp Wert nicht verfügbar	Schnittstellentyp LC-Duplex	Schnittstellentyp LC-Duplex	Schnittstellentyp LC-Duplex	Schnittstellentyp LC-Duplex	Schnittstellentyp Wert nicht verfügbar	Schnittstellentyp LC-Duplex	Schnittstellentyp LC-Duplex	Schnittstellentyp LC-Duplex
	Wellenlänge	Wellenlänge Wert nicht verfügbar	Wellenlänge 1310 nm 850 nm	Wellenlänge 850 nm	Wellenlänge 1310 nm	Wellenlänge 1310 nm	Wellenlänge Wert nicht verfügbar	Wellenlänge 1310 nm 850 nm	Wellenlänge 850 nm	Wellenlänge 1310 nm
	KVM-Matrixsysteme Komponente	KVM-Matrixsysteme Komponente Zentralmodul	KVM-Matrixsysteme Komponente Zentralmodul	KVM-Matrixsysteme Komponente Zentralmodul	KVM-Matrixsysteme Komponente Zentralmodul	KVM-Matrixsysteme Komponente Zentralmodul	KVM-Matrixsysteme Komponente Zentralmodul	KVM-Matrixsysteme Komponente Zentralmodul	KVM-Matrixsysteme Komponente Zentralmodul	KVM-Matrixsysteme Komponente Zentralmodul
	Medium	Medium CAT5e CAT6 CAT7	Medium Fiber SM Fiber MM	Medium Fiber MM	Medium Fiber SM	Medium Fiber SM+	Medium Wert nicht verfügbar	Medium Fiber SM Fiber MM	Medium Fiber MM	Medium Fiber SM
	Datenrate	Datenrate 1 Gbit/s	Datenrate 2.5 Gbit/s	Datenrate 2.5 Gbit/s	Datenrate 2.5 Gbit/s	Datenrate 2.5 Gbit/s	Datenrate Wert nicht verfügbar	Datenrate 2.5 Gbit/s	Datenrate 10 Gbit/s	Datenrate 10 Gbit/s

		Wartung	Wartung	Wartung	Wartung	Wartung	Wartung	Wartung	Wartung	Wartung
Wartung	Update via	Update via ConfigPanel (Netzwerk)	Update via ConfigPanel (Netzwerk)	Update via ConfigPanel (Netzwerk)	Update via ConfigPanel (Netzwerk)	Update via ConfigPanel (Netzwerk)	Update via ConfigPanel (Netzwerk)	Update via ConfigPanel (Netzwerk)	Update via ConfigPanel (Netzwerk)	Update via ConfigPanel (Netzwerk)
Wartung	Serviceport-Einstellungen	Serviceport-Einstellungen 115200bps (8/N/1)	Serviceport-Einstellungen 115200bps (8/N/1)	Serviceport-Einstellungen 115200bps (8/N/1)	Serviceport-Einstellungen 115200bps (8/N/1)	Serviceport-Einstellungen 115200bps (8/N/1)	Serviceport-Einstellungen 115200bps (8/N/1)	Serviceport-Einstellungen 115200bps (8/N/1)	Serviceport-Einstellungen 115200bps (8/N/1)	Serviceport-Einstellungen 115200bps (8/N/1)

		Gehäuse	Gehäuse	Gehäuse	Gehäuse	Gehäuse	Gehäuse	Gehäuse	Gehäuse	Gehäuse
Gehäuse	Material	Material Aluminium, eloxiert	Material Aluminium, eloxiert	Material Aluminium, eloxiert	Material Aluminium, eloxiert	Material Aluminium, eloxiert	Material Aluminium, eloxiert	Material Aluminium, eloxiert	Material Aluminium, eloxiert	Material Aluminium, eloxiert
	IP-Schutzklasse	IP-Schutzklasse IP20	IP-Schutzklasse IP20	IP-Schutzklasse IP20	IP-Schutzklasse IP20	IP-Schutzklasse IP20	IP-Schutzklasse IP20	IP-Schutzklasse IP20	IP-Schutzklasse IP20	IP-Schutzklasse IP20
	Gewicht	Gewicht ca. 0.44 kg	Gewicht ca. 0.51 kg	Gewicht ca. 0.78 kg	Gewicht ca. 0.78 kg	Gewicht ca. 0.79 kg	Gewicht ca. 0.46 kg	Gewicht Wert nicht verfügbar	Gewicht Wert nicht verfügbar	Gewicht ca. 0.50 kg

		Betriebsbedingungen	Betriebsbedingungen	Betriebsbedingungen	Betriebsbedingungen	Betriebsbedingungen	Betriebsbedingungen	Betriebsbedingungen	Betriebsbedingungen	Betriebsbedingungen
Betriebsbedingungen	Temperatur Betrieb	Temperatur Betrieb 5 °C bis 45 °C	Temperatur Betrieb 5 °C bis 45 °C	Temperatur Betrieb 5 °C bis 45 °C	Temperatur Betrieb 5 °C bis 45 °C	Temperatur Betrieb 5 °C bis 45 °C	Temperatur Betrieb 5 °C bis 45 °C	Temperatur Betrieb 5 °C bis 45 °C	Temperatur Betrieb 5 °C bis 45 °C	Temperatur Betrieb 5 °C bis 45 °C
	Luftfeuchte Betrieb	Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend	Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend	Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend	Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend	Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend	Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend	Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend	Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend	Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend
	Verwendungsbereich	Verwendungsbereich Innenbereich	Verwendungsbereich Innenbereich	Verwendungsbereich Innenbereich	Verwendungsbereich Innenbereich	Verwendungsbereich Innenbereich	Verwendungsbereich Innenbereich	Verwendungsbereich Innenbereich	Verwendungsbereich Innenbereich	Verwendungsbereich Innenbereich
	Maximale Betriebshöhe	Maximale Betriebshöhe 3048m über NN	Maximale Betriebshöhe 3048m über NN	Maximale Betriebshöhe 3048m über NN	Maximale Betriebshöhe 3048m über NN	Maximale Betriebshöhe 3048m über NN	Maximale Betriebshöhe 3048m über NN	Maximale Betriebshöhe 3048m über NN	Maximale Betriebshöhe 3048m über NN	Maximale Betriebshöhe 3048m über NN
	Temperatur Lagerung	Temperatur Lagerung -20 °C bis 55 °C	Temperatur Lagerung -20 °C bis 55 °C	Temperatur Lagerung -20 °C bis 55 °C	Temperatur Lagerung -20 °C bis 55 °C	Temperatur Lagerung -20 °C bis 55 °C	Temperatur Lagerung -20 °C bis 55 °C	Temperatur Lagerung -20 °C bis 55 °C	Temperatur Lagerung -20 °C bis 55 °C	Temperatur Lagerung -20 °C bis 55 °C
	Luftfeuchte Lagerung	Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend	Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend	Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend	Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend	Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend	Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend	Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend	Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend	Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend
	Konformitäten	Konformitäten EMV-Richtlinie 2014/30/EU EN55032 (CISPR 32) - EMV Emission EN55024 EMV Störfestigkeit EN61000-3-2 - EMV Stromoberwellen EN61000-3-3 - EMV Flicker Produktsicherheit 2001/95/EC EAC TR ZU 002/2011 Deklaration EAC TR ZU 004/2011 Deklaration EAC TR ZU 037/2016 Deklaration EN61000-6-2 - EMV erweiterte Störfestigkeit Industrie Niederspannungsrichtlinie 2014/35/EU EN60950 - Safety EN62368 - Safety FCC CFR 47 part 15 subpart B cl. A Stoffverbote RoHS 2011/65/EU Elektroaltgeräteentsorgung WEEE 2012/19/EU	Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads)	Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads)	Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads)	Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads)	Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads)	Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads)	Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads)	Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads)

		Stromversorgung	Stromversorgung	Stromversorgung	Stromversorgung	Stromversorgung	Stromversorgung	Stromversorgung	Stromversorgung	Stromversorgung
Stromversorgung	Eingangsspannung	Eingangsspannung 100-240 VAC	Eingangsspannung 100-240 VAC	Eingangsspannung 100-240 VAC	Eingangsspannung 100-240 VAC	Eingangsspannung 100-240 VAC	Eingangsspannung 100-240 VAC	Eingangsspannung 100-240 VAC	Eingangsspannung 100-240 VAC	Eingangsspannung 100-240 VAC
Stromversorgung	Eingangsfrequenz	Eingangsfrequenz 60-50 Hz	Eingangsfrequenz 60-50 Hz	Eingangsfrequenz 60-50 Hz	Eingangsfrequenz 60-50 Hz	Eingangsfrequenz 60-50 Hz	Eingangsfrequenz 60-50 Hz	Eingangsfrequenz 60-50 Hz	Eingangsfrequenz 60-50 Hz	Eingangsfrequenz 60-50 Hz

		Stromversorgung 2	Stromversorgung 2	Stromversorgung 2	Stromversorgung 2	Stromversorgung 2	Stromversorgung 2	Stromversorgung 2	Stromversorgung 2	Stromversorgung 2
Stromversorgung 2	Eingangsspannung	Eingangsspannung 100-240 VAC	Eingangsspannung 100-240 VAC	Eingangsspannung 100-240 VAC	Eingangsspannung 100-240 VAC	Eingangsspannung 100-240 VAC	Eingangsspannung 100-240 VAC	Eingangsspannung 100-240 VAC	Eingangsspannung 100-240 VAC	Eingangsspannung 100-240 VAC
Stromversorgung 2	Eingangsfrequenz	Eingangsfrequenz 60-50 Hz	Eingangsfrequenz 60-50 Hz	Eingangsfrequenz 60-50 Hz	Eingangsfrequenz 60-50 Hz	Eingangsfrequenz 60-50 Hz	Eingangsfrequenz 60-50 Hz	Eingangsfrequenz 60-50 Hz	Eingangsfrequenz 60-50 Hz	Eingangsfrequenz 60-50 Hz
