verlängern Tastatur-, Video- und Maus-Signale sowie weitere Peripheriedaten (z. B. Audio und USB) über eine dedizierte CAT- oder Fiber-Verbindung (bis zu 10.000 m). Ein Extendersystem besteht aus einem Rechnermodul (CPU) und einem kompatiblen Arbeitsplatzmodul (CON). Rechner lassen sich nahezu in Echtzeit steuern – sowohl in Extender- als auch in Matrix-Anwendungen. Die DVI-Vision-Serie unterstützt SingleLink-DVI für digitale Videoauflösungen bis zu 1920 × 1200 (60 Hz). Die Videodaten werden pixelperfekt verarbeitet und bieten dank bluedec™ - G&D´s hochentwickeltem, mehrstufigem, verlustfreiem Kompressionsverfahren - eine exzellente Hand-Auge-Koordination.
| Allgemein | Produktgruppe |
KVM-Extender KVM-Matrixsysteme |
|---|---|---|
| Anzahl Arbeitsplätze |
1 | |
| Eingabemöglichkeiten | USB-Maus |
ja |
| USB-Tastatur |
ja | |
| PS/2-Maus |
ja | |
| PS/2-Tastatur |
ja | |
| Übertragung | Anzahl Übertragungskanäle |
5 |
| Redundante Übertragungskanäle |
keine Redundante KVM Übertragung | |
| Reichweite |
100 m (62.5/125µm) 200 m (50.0/125µm, OM2) 400 m (50.0/125µm, OM3) 70 m (62.5/125µm) 150 m (50.0/125µm) 400 m (50.0/125µm, OM4 - 4700MHz*km) | |
| Laserklasse |
Class 1 | |
| Schnittstellentyp |
LC-Duplex | |
| Wellenlänge |
850 nm | |
| KVM-Matrixsysteme Komponente |
Arbeitsplatzmodul | |
| Medium |
Fiber MM | |
| Datenrate |
2.5 Gbit/s | |
| Videoausgang | Anzahl der Videokanäle |
4 |
| Format |
Singlelink DVI | |
| Farbtiefe |
24 bit | |
| Pixelrate |
ca. 25 MHz bis ca. 165 MHz | |
| Vertikalfrequenz |
24 Hz bis 120 Hz | |
| Horizontalfrequenz |
25 kHz bis 130 kHz | |
| Auflösungsbeispiele |
1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) 1600 × 1200 (60 Hz) 1280 × 1024 (85 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | |
| Unterstützte Interlace-Auflösungen |
400i (60 Hz) 576i (50 Hz) 1080i (50 Hz) 1080i (60 Hz) | |
| Anmerkung |
Ausschließlich die aufgeführten Interlaced Formate werden unterstützt. | |
| Audio | Übertragungsart |
Stereo Transparent |
| Auflösungen |
24 bit digital | |
| Abtastrate |
bis zu 96 kHz | |
| Bandbreite |
22 kHz | |
| Audio Unterstützung |
Analog | |
| USB | Seperate USB-Übertragungsstecke |
ja |
| Spezifikation |
USB 2.0 | |
| Medium |
Fiber MM | |
| Übertragungsrate |
480 Mbit/s (Hi-Speed) | |
| Reichweite |
max. 550 m | |
| Power (Ausgang) |
500 mA (HighPower) | |
| USB-Klassen |
Alle | |
| Seriell | Standard |
RS232 |
| Transparente Übertragung |
ja | |
| Datenrate |
max. 115200 bps | |
| Signale |
TxD RxD DTR DSR RTS CTS DCD | |
| Netzwerk | Medium 1 |
CAT5 CAT6 CAT7 |
| Datenrate 1 |
10 MBit/s 100 MBit/s | |
| Wartung | Update via |
ConfigPanel (Netzwerk) |
| Serviceport-Einstellungen |
115200bps (8/N/1) | |
| Gehäuse | Material |
Aluminium, eloxiert |
| Breite |
ca. 436 mm | |
| Höhe |
ca. 44 mm | |
| Tiefe |
ca. 210 mm | |
| IP-Schutzklasse |
IP20 | |
| Gewicht |
ca. 2.47 kg | |
| Betriebsbedingungen | Temperatur Betrieb |
5 °C bis 45 °C |
| Luftfeuchte Betrieb |
20 % bis 80 %, nicht kondensierend | |
| Verwendungsbereich |
Innenbereich | |
| Maximale Betriebshöhe |
3048m über NN | |
| Temperatur Lagerung |
-20 °C bis 60 °C | |
| Luftfeuchte Lagerung |
15 % bis 85 %, nicht kondensierend | |
| MTBF |
110000 h at 25°C | |
| Konformitäten |
CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads) | |
| Stromversorgung | Eingangsspannung |
100-240 VAC |
| Eingangsfrequenz |
60-50 Hz | |
| Stromaufnahme |
0.9-0.5 A | |
| Leistungsaufnahme max. |
48 W | |
| Wärmeabgabe max. |
32.4 W | |
| Stromversorgung 2 | Eingangsspannung |
12 VDC |
| Stromaufnahme |
3.7 A | |
| Leistungsaufnahme max. |
41.7 W | |
| Wärmeabgabe max. |
26.2 W |
Technische Daten | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Allgemein | Allgemein | Allgemein | Allgemein | Allgemein | Allgemein | Allgemein | Allgemein | Allgemein | Allgemein | Allgemein | Allgemein | Allgemein | Allgemein | ||||
| Allgemein | Produktgruppe | Produktgruppe KVM-Extender KVM-Matrixsysteme | Produktgruppe KVM-Extender KVM-Matrixsysteme | Produktgruppe KVM-Extender KVM-Matrixsysteme | Produktgruppe KVM-Extender KVM-Matrixsysteme | Produktgruppe KVM-Extender KVM-Matrixsysteme | Produktgruppe KVM-Extender KVM-Matrixsysteme | Produktgruppe KVM-Extender KVM-Matrixsysteme | Produktgruppe KVM-Extender KVM-Matrixsysteme | Produktgruppe KVM-Extender KVM-Matrixsysteme | Produktgruppe KVM-Extender KVM-Matrixsysteme | Produktgruppe KVM-Extender KVM-Matrixsysteme | Produktgruppe KVM-Extender KVM-Matrixsysteme | Produktgruppe KVM-Extender KVM-Matrixsysteme | Produktgruppe KVM-Extender KVM-Matrixsysteme | ||
| Anzahl Arbeitsplätze | Anzahl Arbeitsplätze 1 | Anzahl Arbeitsplätze 1 | Anzahl Arbeitsplätze 1 | Anzahl Arbeitsplätze 1 | Anzahl Arbeitsplätze 1 | Anzahl Arbeitsplätze 1 | Anzahl Arbeitsplätze 1 | Anzahl Arbeitsplätze 1 | Anzahl Arbeitsplätze 1 | Anzahl Arbeitsplätze 1 | Anzahl Arbeitsplätze 1 | Anzahl Arbeitsplätze 1 | Anzahl Arbeitsplätze 1 | Anzahl Arbeitsplätze 1 | |||
| Eingabemöglichkeiten | Eingabemöglichkeiten | Eingabemöglichkeiten | Eingabemöglichkeiten | Eingabemöglichkeiten | Eingabemöglichkeiten | Eingabemöglichkeiten | Eingabemöglichkeiten | Eingabemöglichkeiten | Eingabemöglichkeiten | Eingabemöglichkeiten | Eingabemöglichkeiten | Eingabemöglichkeiten | Eingabemöglichkeiten | ||||
| Eingabemöglichkeiten | USB-Maus | USB-Maus ja | USB-Maus ja | USB-Maus ja | USB-Maus ja | USB-Maus ja | USB-Maus ja | USB-Maus ja | USB-Maus ja | USB-Maus ja | USB-Maus ja | USB-Maus ja | USB-Maus ja | USB-Maus ja | USB-Maus ja | ||
| USB-Tastatur | USB-Tastatur ja | USB-Tastatur ja | USB-Tastatur ja | USB-Tastatur ja | USB-Tastatur ja | USB-Tastatur ja | USB-Tastatur ja | USB-Tastatur ja | USB-Tastatur ja | USB-Tastatur ja | USB-Tastatur ja | USB-Tastatur ja | USB-Tastatur ja | USB-Tastatur ja | |||
| PS/2-Maus | PS/2-Maus ja | PS/2-Maus ja | PS/2-Maus ja | PS/2-Maus ja | PS/2-Maus ja | PS/2-Maus ja | PS/2-Maus ja | PS/2-Maus ja | PS/2-Maus ja | PS/2-Maus ja | PS/2-Maus ja | PS/2-Maus ja | PS/2-Maus ja | PS/2-Maus ja | |||
| PS/2-Tastatur | PS/2-Tastatur ja | PS/2-Tastatur ja | PS/2-Tastatur ja | PS/2-Tastatur ja | PS/2-Tastatur ja | PS/2-Tastatur ja | PS/2-Tastatur ja | PS/2-Tastatur ja | PS/2-Tastatur ja | PS/2-Tastatur ja | PS/2-Tastatur ja | PS/2-Tastatur ja | PS/2-Tastatur ja | PS/2-Tastatur ja | |||
| Übertragung | Übertragung | Übertragung | Übertragung | Übertragung | Übertragung | Übertragung | Übertragung | Übertragung | Übertragung | Übertragung | Übertragung | Übertragung | Übertragung | ||||
| Übertragung | Anzahl Übertragungskanäle | Anzahl Übertragungskanäle 1 | Anzahl Übertragungskanäle 2 | Anzahl Übertragungskanäle 1 | Anzahl Übertragungskanäle 2 | Anzahl Übertragungskanäle 2 | Anzahl Übertragungskanäle 2 | Anzahl Übertragungskanäle 2 | Anzahl Übertragungskanäle 3 | Anzahl Übertragungskanäle 3 | Anzahl Übertragungskanäle 3 | Anzahl Übertragungskanäle 4 | Anzahl Übertragungskanäle 4 | Anzahl Übertragungskanäle 4 | Anzahl Übertragungskanäle 5 | ||
| Redundante Übertragungskanäle | Redundante Übertragungskanäle keine Redundante KVM Übertragung | Redundante Übertragungskanäle Redundante KVM Übertragung vorhanden | Redundante Übertragungskanäle keine Redundante KVM Übertragung | Redundante Übertragungskanäle Redundante KVM Übertragung vorhanden | Redundante Übertragungskanäle keine Redundante KVM Übertragung | Redundante Übertragungskanäle keine Redundante KVM Übertragung | Redundante Übertragungskanäle keine Redundante KVM Übertragung | Redundante Übertragungskanäle keine Redundante KVM Übertragung | Redundante Übertragungskanäle keine Redundante KVM Übertragung | Redundante Übertragungskanäle keine Redundante KVM Übertragung | Redundante Übertragungskanäle keine Redundante KVM Übertragung | Redundante Übertragungskanäle keine Redundante KVM Übertragung | Redundante Übertragungskanäle keine Redundante KVM Übertragung | Redundante Übertragungskanäle keine Redundante KVM Übertragung | |||
| Reichweite | Reichweite 100 m (62.5/125µm) 200 m (50.0/125µm, OM2) 400 m (50.0/125µm, OM3) 70 m (62.5/125µm) 150 m (50.0/125µm) 400 m (50.0/125µm, OM4 - 4700MHz*km) | Reichweite 100 m (62.5/125µm) 200 m (50.0/125µm, OM2) 400 m (50.0/125µm, OM3) 70 m (62.5/125µm) 150 m (50.0/125µm) 400 m (50.0/125µm, OM4 - 4700MHz*km) | Reichweite 100 m (62.5/125µm) 200 m (50.0/125µm, OM2) 400 m (50.0/125µm, OM3) 70 m (62.5/125µm) 150 m (50.0/125µm) 400 m (50.0/125µm, OM4 - 4700MHz*km) | Reichweite 100 m (62.5/125µm) 200 m (50.0/125µm, OM2) 400 m (50.0/125µm, OM3) 70 m (62.5/125µm) 150 m (50.0/125µm) 400 m (50.0/125µm, OM4 - 4700MHz*km) | Reichweite 100 m (62.5/125µm) 200 m (50.0/125µm, OM2) 400 m (50.0/125µm, OM3) 70 m (62.5/125µm) 150 m (50.0/125µm) 400 m (50.0/125µm, OM4 - 4700MHz*km) | Reichweite 100 m (62.5/125µm) 200 m (50.0/125µm, OM2) 400 m (50.0/125µm, OM3) 70 m (62.5/125µm) 150 m (50.0/125µm) 400 m (50.0/125µm, OM4 - 4700MHz*km) | Reichweite 100 m (62.5/125µm) 200 m (50.0/125µm, OM2) 400 m (50.0/125µm, OM3) 70 m (62.5/125µm) 150 m (50.0/125µm) 400 m (50.0/125µm, OM4 - 4700MHz*km) | Reichweite 100 m (62.5/125µm) 200 m (50.0/125µm, OM2) 400 m (50.0/125µm, OM3) 70 m (62.5/125µm) 150 m (50.0/125µm) 400 m (50.0/125µm, OM4 - 4700MHz*km) | Reichweite 100 m (62.5/125µm) 200 m (50.0/125µm, OM2) 400 m (50.0/125µm, OM3) 70 m (62.5/125µm) 150 m (50.0/125µm) 400 m (50.0/125µm, OM4 - 4700MHz*km) | Reichweite 100 m (62.5/125µm) 200 m (50.0/125µm, OM2) 400 m (50.0/125µm, OM3) 70 m (62.5/125µm) 150 m (50.0/125µm) 400 m (50.0/125µm, OM4 - 4700MHz*km) | Reichweite 100 m (62.5/125µm) 200 m (50.0/125µm, OM2) 400 m (50.0/125µm, OM3) 70 m (62.5/125µm) 150 m (50.0/125µm) 400 m (50.0/125µm, OM4 - 4700MHz*km) | Reichweite 100 m (62.5/125µm) 200 m (50.0/125µm, OM2) 400 m (50.0/125µm, OM3) 70 m (62.5/125µm) 150 m (50.0/125µm) 400 m (50.0/125µm, OM4 - 4700MHz*km) | Reichweite 100 m (62.5/125µm) 200 m (50.0/125µm, OM2) 400 m (50.0/125µm, OM3) 70 m (62.5/125µm) 150 m (50.0/125µm) 400 m (50.0/125µm, OM4 - 4700MHz*km) | Reichweite 100 m (62.5/125µm) 200 m (50.0/125µm, OM2) 400 m (50.0/125µm, OM3) 70 m (62.5/125µm) 150 m (50.0/125µm) 400 m (50.0/125µm, OM4 - 4700MHz*km) | |||
| Laserklasse | Laserklasse Class 1 | Laserklasse Class 1 | Laserklasse Class 1 | Laserklasse Class 1 | Laserklasse Class 1 | Laserklasse Class 1 | Laserklasse Class 1 | Laserklasse Class 1 | Laserklasse Class 1 | Laserklasse Class 1 | Laserklasse Class 1 | Laserklasse Class 1 | Laserklasse Class 1 | Laserklasse Class 1 | |||
| Schnittstellentyp | Schnittstellentyp LC-Duplex | Schnittstellentyp LC-Duplex | Schnittstellentyp LC-Duplex | Schnittstellentyp LC-Duplex | Schnittstellentyp LC-Duplex | Schnittstellentyp LC-Duplex | Schnittstellentyp LC-Duplex | Schnittstellentyp LC-Duplex | Schnittstellentyp LC-Duplex | Schnittstellentyp LC-Duplex | Schnittstellentyp LC-Duplex | Schnittstellentyp LC-Duplex | Schnittstellentyp LC-Duplex | Schnittstellentyp LC-Duplex | |||
| Wellenlänge | Wellenlänge 850 nm | Wellenlänge 850 nm | Wellenlänge 850 nm | Wellenlänge 850 nm | Wellenlänge 850 nm | Wellenlänge 850 nm | Wellenlänge 850 nm | Wellenlänge 850 nm | Wellenlänge 850 nm | Wellenlänge 850 nm | Wellenlänge 850 nm | Wellenlänge 850 nm | Wellenlänge 850 nm | Wellenlänge 850 nm | |||
| KVM-Matrixsysteme Komponente | KVM-Matrixsysteme Komponente Arbeitsplatzmodul | KVM-Matrixsysteme Komponente Arbeitsplatzmodul | KVM-Matrixsysteme Komponente Arbeitsplatzmodul | KVM-Matrixsysteme Komponente Arbeitsplatzmodul | KVM-Matrixsysteme Komponente Arbeitsplatzmodul | KVM-Matrixsysteme Komponente Arbeitsplatzmodul | KVM-Matrixsysteme Komponente Arbeitsplatzmodul | KVM-Matrixsysteme Komponente Arbeitsplatzmodul | KVM-Matrixsysteme Komponente Arbeitsplatzmodul | KVM-Matrixsysteme Komponente Arbeitsplatzmodul | KVM-Matrixsysteme Komponente Arbeitsplatzmodul | KVM-Matrixsysteme Komponente Arbeitsplatzmodul | KVM-Matrixsysteme Komponente Arbeitsplatzmodul | KVM-Matrixsysteme Komponente Arbeitsplatzmodul | |||
| Medium | Medium Fiber MM | Medium Fiber MM | Medium Fiber MM | Medium Fiber MM | Medium Fiber MM | Medium Fiber MM | Medium Fiber MM | Medium Fiber MM | Medium Fiber MM | Medium Fiber MM | Medium Fiber MM | Medium Fiber MM | Medium Fiber MM | Medium Fiber MM | |||
| Datenrate | Datenrate 2.5 Gbit/s | Datenrate 2.5 Gbit/s | Datenrate 2.5 Gbit/s | Datenrate 2.5 Gbit/s | Datenrate 2.5 Gbit/s | Datenrate 2.5 Gbit/s | Datenrate 2.5 Gbit/s | Datenrate 2.5 Gbit/s | Datenrate 2.5 Gbit/s | Datenrate 2.5 Gbit/s | Datenrate 2.5 Gbit/s | Datenrate 2.5 Gbit/s | Datenrate 2.5 Gbit/s | Datenrate 2.5 Gbit/s | |||
| Videoausgang | Videoausgang | Videoausgang | Videoausgang | Videoausgang | Videoausgang | Videoausgang | Videoausgang | Videoausgang | Videoausgang | Videoausgang | Videoausgang | Videoausgang | Videoausgang | ||||
| Videoausgang | Anzahl der Videokanäle | Anzahl der Videokanäle 1 | Anzahl der Videokanäle 1 | Anzahl der Videokanäle 1 | Anzahl der Videokanäle 1 | Anzahl der Videokanäle 1 | Anzahl der Videokanäle 2 | Anzahl der Videokanäle 2 | Anzahl der Videokanäle 2 | Anzahl der Videokanäle 3 | Anzahl der Videokanäle 3 | Anzahl der Videokanäle 3 | Anzahl der Videokanäle 4 | Anzahl der Videokanäle 4 | Anzahl der Videokanäle 4 | ||
| Format | Format Singlelink DVI | Format Singlelink DVI | Format Singlelink DVI | Format Singlelink DVI | Format Singlelink DVI | Format Singlelink DVI | Format Singlelink DVI | Format Singlelink DVI | Format Singlelink DVI | Format Singlelink DVI | Format Singlelink DVI | Format Singlelink DVI | Format Singlelink DVI | Format Singlelink DVI | |||
| Farbtiefe | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | |||
| Pixelrate | Pixelrate ca. 25 MHz bis ca. 165 MHz | Pixelrate ca. 25 MHz bis ca. 165 MHz | Pixelrate ca. 25 MHz bis ca. 165 MHz | Pixelrate ca. 25 MHz bis ca. 165 MHz | Pixelrate ca. 25 MHz bis ca. 165 MHz | Pixelrate ca. 25 MHz bis ca. 165 MHz | Pixelrate ca. 25 MHz bis ca. 165 MHz | Pixelrate ca. 25 MHz bis ca. 165 MHz | Pixelrate ca. 25 MHz bis ca. 165 MHz | Pixelrate ca. 25 MHz bis ca. 165 MHz | Pixelrate ca. 25 MHz bis ca. 165 MHz | Pixelrate ca. 25 MHz bis ca. 165 MHz | Pixelrate ca. 25 MHz bis ca. 165 MHz | Pixelrate ca. 25 MHz bis ca. 165 MHz | |||
| Vertikalfrequenz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | |||
| Horizontalfrequenz | Horizontalfrequenz 25 kHz bis 130 kHz | Horizontalfrequenz 25 kHz bis 130 kHz | Horizontalfrequenz 25 kHz bis 130 kHz | Horizontalfrequenz 25 kHz bis 130 kHz | Horizontalfrequenz 25 kHz bis 130 kHz | Horizontalfrequenz 25 kHz bis 130 kHz | Horizontalfrequenz 25 kHz bis 130 kHz | Horizontalfrequenz 25 kHz bis 130 kHz | Horizontalfrequenz 25 kHz bis 130 kHz | Horizontalfrequenz 25 kHz bis 130 kHz | Horizontalfrequenz 25 kHz bis 130 kHz | Horizontalfrequenz 25 kHz bis 130 kHz | Horizontalfrequenz 25 kHz bis 130 kHz | Horizontalfrequenz 25 kHz bis 130 kHz | |||
| Auflösungsbeispiele | Auflösungsbeispiele 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) 1600 × 1200 (60 Hz) 1280 × 1024 (85 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) 1600 × 1200 (60 Hz) 1280 × 1024 (85 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) 1600 × 1200 (60 Hz) 1280 × 1024 (85 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) 1600 × 1200 (60 Hz) 1280 × 1024 (85 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) 1600 × 1200 (60 Hz) 1280 × 1024 (85 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) 1600 × 1200 (60 Hz) 1280 × 1024 (85 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) 1600 × 1200 (60 Hz) 1280 × 1024 (85 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) 1600 × 1200 (60 Hz) 1280 × 1024 (85 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) 1600 × 1200 (60 Hz) 1280 × 1024 (85 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) 1600 × 1200 (60 Hz) 1280 × 1024 (85 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) 1600 × 1200 (60 Hz) 1280 × 1024 (85 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) 1600 × 1200 (60 Hz) 1280 × 1024 (85 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) 1600 × 1200 (60 Hz) 1280 × 1024 (85 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 1920 × 1200 (60 Hz) 1920 × 1080 (60 Hz) 1600 × 1200 (60 Hz) 1280 × 1024 (85 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich. | |||
| Unterstützte Interlace-Auflösungen | Unterstützte Interlace-Auflösungen 400i (60 Hz) 576i (50 Hz) 1080i (50 Hz) 1080i (60 Hz) | Unterstützte Interlace-Auflösungen 400i (60 Hz) 576i (50 Hz) 1080i (50 Hz) 1080i (60 Hz) | Unterstützte Interlace-Auflösungen 400i (60 Hz) 576i (50 Hz) 1080i (50 Hz) 1080i (60 Hz) | Unterstützte Interlace-Auflösungen 400i (60 Hz) 576i (50 Hz) 1080i (50 Hz) 1080i (60 Hz) | Unterstützte Interlace-Auflösungen 400i (60 Hz) 576i (50 Hz) 1080i (50 Hz) 1080i (60 Hz) | Unterstützte Interlace-Auflösungen 400i (60 Hz) 576i (50 Hz) 1080i (50 Hz) 1080i (60 Hz) | Unterstützte Interlace-Auflösungen 400i (60 Hz) 576i (50 Hz) 1080i (50 Hz) 1080i (60 Hz) | Unterstützte Interlace-Auflösungen 400i (60 Hz) 576i (50 Hz) 1080i (50 Hz) 1080i (60 Hz) | Unterstützte Interlace-Auflösungen 400i (60 Hz) 576i (50 Hz) 1080i (50 Hz) 1080i (60 Hz) | Unterstützte Interlace-Auflösungen 400i (60 Hz) 576i (50 Hz) 1080i (50 Hz) 1080i (60 Hz) | Unterstützte Interlace-Auflösungen 400i (60 Hz) 576i (50 Hz) 1080i (50 Hz) 1080i (60 Hz) | Unterstützte Interlace-Auflösungen 400i (60 Hz) 576i (50 Hz) 1080i (50 Hz) 1080i (60 Hz) | Unterstützte Interlace-Auflösungen 400i (60 Hz) 576i (50 Hz) 1080i (50 Hz) 1080i (60 Hz) | Unterstützte Interlace-Auflösungen 400i (60 Hz) 576i (50 Hz) 1080i (50 Hz) 1080i (60 Hz) | |||
| Audio | Audio | Audio | Audio | Audio | Audio | Audio | Audio | Audio | Audio | Audio | Audio | Audio | Audio | ||||
| Audio | Übertragungsart | Übertragungsart Stereo Transparent | Übertragungsart Stereo Transparent | Übertragungsart Stereo Transparent | Übertragungsart Stereo Transparent | Übertragungsart Stereo Transparent | Übertragungsart Stereo Transparent | Übertragungsart Stereo Transparent | Übertragungsart Stereo Transparent | Übertragungsart Stereo Transparent | Übertragungsart Stereo Transparent | Übertragungsart Stereo Transparent | Übertragungsart Stereo Transparent | Übertragungsart Stereo Transparent | Übertragungsart Stereo Transparent | ||
| Auflösungen | Auflösungen 24 bit digital | Auflösungen 24 bit digital | Auflösungen 24 bit digital | Auflösungen 24 bit digital | Auflösungen 24 bit digital | Auflösungen 24 bit digital | Auflösungen 24 bit digital | Auflösungen 24 bit digital | Auflösungen 24 bit digital | Auflösungen 24 bit digital | Auflösungen 24 bit digital | Auflösungen 24 bit digital | Auflösungen 24 bit digital | Auflösungen 24 bit digital | |||
| Abtastrate | Abtastrate bis zu 96 kHz | Abtastrate bis zu 96 kHz | Abtastrate bis zu 96 kHz | Abtastrate bis zu 96 kHz | Abtastrate bis zu 96 kHz | Abtastrate bis zu 96 kHz | Abtastrate bis zu 96 kHz | Abtastrate bis zu 96 kHz | Abtastrate bis zu 96 kHz | Abtastrate bis zu 96 kHz | Abtastrate bis zu 96 kHz | Abtastrate bis zu 96 kHz | Abtastrate bis zu 96 kHz | Abtastrate bis zu 96 kHz | |||
| Bandbreite | Bandbreite 22 kHz | Bandbreite 22 kHz | Bandbreite 22 kHz | Bandbreite 22 kHz | Bandbreite 22 kHz | Bandbreite 22 kHz | Bandbreite 22 kHz | Bandbreite 22 kHz | Bandbreite 22 kHz | Bandbreite 22 kHz | Bandbreite 22 kHz | Bandbreite 22 kHz | Bandbreite 22 kHz | Bandbreite 22 kHz | |||
| Audio Unterstützung | Audio Unterstützung Analog | Audio Unterstützung Analog | Audio Unterstützung Analog | Audio Unterstützung Analog | Audio Unterstützung Analog | Audio Unterstützung Analog | Audio Unterstützung Analog | Audio Unterstützung Analog | Audio Unterstützung Analog | Audio Unterstützung Analog | Audio Unterstützung Analog | Audio Unterstützung Analog | Audio Unterstützung Analog | Audio Unterstützung Analog | |||
| USB | USB | USB | USB | USB | USB | USB | USB | USB | USB | USB | USB | USB | USB | ||||
| USB | Seperate USB-Übertragungsstecke | Seperate USB-Übertragungsstecke Wert nicht verfügbar | Seperate USB-Übertragungsstecke Wert nicht verfügbar | Seperate USB-Übertragungsstecke Wert nicht verfügbar | Seperate USB-Übertragungsstecke Wert nicht verfügbar | Seperate USB-Übertragungsstecke ja | Seperate USB-Übertragungsstecke Wert nicht verfügbar | Seperate USB-Übertragungsstecke Wert nicht verfügbar | Seperate USB-Übertragungsstecke ja | Seperate USB-Übertragungsstecke Wert nicht verfügbar | Seperate USB-Übertragungsstecke Wert nicht verfügbar | Seperate USB-Übertragungsstecke ja | Seperate USB-Übertragungsstecke Wert nicht verfügbar | Seperate USB-Übertragungsstecke Wert nicht verfügbar | Seperate USB-Übertragungsstecke ja | ||
| Spezifikation | Spezifikation Wert nicht verfügbar | Spezifikation Wert nicht verfügbar | Spezifikation USB 2.0 | Spezifikation USB 2.0 | Spezifikation USB 2.0 | Spezifikation Wert nicht verfügbar | Spezifikation USB 2.0 | Spezifikation USB 2.0 | Spezifikation Wert nicht verfügbar | Spezifikation USB 2.0 | Spezifikation USB 2.0 | Spezifikation Wert nicht verfügbar | Spezifikation USB 2.0 | Spezifikation USB 2.0 | |||
| Medium | Medium Wert nicht verfügbar | Medium Wert nicht verfügbar | Medium Embedded | Medium Embedded | Medium Fiber MM | Medium Wert nicht verfügbar | Medium Embedded | Medium Fiber MM | Medium Wert nicht verfügbar | Medium Embedded | Medium Fiber MM | Medium Wert nicht verfügbar | Medium Embedded | Medium Fiber MM | |||
| Übertragungsrate | Übertragungsrate Wert nicht verfügbar | Übertragungsrate Wert nicht verfügbar | Übertragungsrate 16 Mbit/s (app. Full Speed) | Übertragungsrate 16 Mbit/s (app. Full Speed) | Übertragungsrate 480 Mbit/s (Hi-Speed) | Übertragungsrate Wert nicht verfügbar | Übertragungsrate 16 Mbit/s (app. Full Speed) | Übertragungsrate 480 Mbit/s (Hi-Speed) | Übertragungsrate Wert nicht verfügbar | Übertragungsrate 16 Mbit/s (app. Full Speed) | Übertragungsrate 480 Mbit/s (Hi-Speed) | Übertragungsrate Wert nicht verfügbar | Übertragungsrate 16 Mbit/s (app. Full Speed) | Übertragungsrate 480 Mbit/s (Hi-Speed) | |||
| Reichweite | Reichweite Wert nicht verfügbar | Reichweite Wert nicht verfügbar | Reichweite max. 400 m | Reichweite max. 400 m | Reichweite max. 550 m | Reichweite Wert nicht verfügbar | Reichweite max. 400 m | Reichweite max. 550 m | Reichweite Wert nicht verfügbar | Reichweite max. 400 m | Reichweite max. 550 m | Reichweite Wert nicht verfügbar | Reichweite max. 400 m | Reichweite max. 550 m | |||
| Power (Ausgang) | Power (Ausgang) Wert nicht verfügbar | Power (Ausgang) Wert nicht verfügbar | Power (Ausgang) Wert nicht verfügbar | Power (Ausgang) Wert nicht verfügbar | Power (Ausgang) 500 mA (HighPower) | Power (Ausgang) Wert nicht verfügbar | Power (Ausgang) Wert nicht verfügbar | Power (Ausgang) 500 mA (HighPower) | Power (Ausgang) Wert nicht verfügbar | Power (Ausgang) Wert nicht verfügbar | Power (Ausgang) 500 mA (HighPower) | Power (Ausgang) Wert nicht verfügbar | Power (Ausgang) Wert nicht verfügbar | Power (Ausgang) 500 mA (HighPower) | |||
| USB-Klassen | USB-Klassen Wert nicht verfügbar | USB-Klassen Wert nicht verfügbar | USB-Klassen Alle | USB-Klassen Alle | USB-Klassen Alle | USB-Klassen Wert nicht verfügbar | USB-Klassen Alle | USB-Klassen Alle | USB-Klassen Wert nicht verfügbar | USB-Klassen Alle | USB-Klassen Alle | USB-Klassen Wert nicht verfügbar | USB-Klassen Alle | USB-Klassen Alle | |||
| Seriell | Seriell | Seriell | Seriell | Seriell | Seriell | Seriell | Seriell | Seriell | Seriell | Seriell | Seriell | Seriell | Seriell | ||||
| Seriell | Standard | Standard RS232 | Standard RS232 | Standard RS232 | Standard RS232 | Standard RS232 | Standard RS232 | Standard RS232 | Standard RS232 | Standard RS232 | Standard RS232 | Standard RS232 | Standard RS232 | Standard RS232 | Standard RS232 | ||
| Transparente Übertragung | Transparente Übertragung ja | Transparente Übertragung ja | Transparente Übertragung ja | Transparente Übertragung ja | Transparente Übertragung ja | Transparente Übertragung ja | Transparente Übertragung ja | Transparente Übertragung ja | Transparente Übertragung ja | Transparente Übertragung ja | Transparente Übertragung ja | Transparente Übertragung ja | Transparente Übertragung ja | Transparente Übertragung ja | |||
| Datenrate | Datenrate max. 115200 bps | Datenrate max. 115200 bps | Datenrate max. 115200 bps | Datenrate max. 115200 bps | Datenrate max. 115200 bps | Datenrate max. 115200 bps | Datenrate max. 115200 bps | Datenrate max. 115200 bps | Datenrate max. 115200 bps | Datenrate max. 115200 bps | Datenrate max. 115200 bps | Datenrate max. 115200 bps | Datenrate max. 115200 bps | Datenrate max. 115200 bps | |||
| Signale | Signale TxD RxD DTR DSR RTS CTS DCD | Signale TxD RxD DTR DSR RTS CTS DCD | Signale TxD RxD DTR DSR RTS CTS DCD | Signale TxD RxD DTR DSR RTS CTS DCD | Signale TxD RxD DTR DSR RTS CTS DCD | Signale TxD RxD DTR DSR RTS CTS DCD | Signale TxD RxD DTR DSR RTS CTS DCD | Signale TxD RxD DTR DSR RTS CTS DCD | Signale TxD RxD DTR DSR RTS CTS DCD | Signale TxD RxD DTR DSR RTS CTS DCD | Signale TxD RxD DTR DSR RTS CTS DCD | Signale TxD RxD DTR DSR RTS CTS DCD | Signale TxD RxD DTR DSR RTS CTS DCD | Signale TxD RxD DTR DSR RTS CTS DCD | |||
| Netzwerk | Netzwerk | Netzwerk | Netzwerk | Netzwerk | Netzwerk | Netzwerk | Netzwerk | Netzwerk | Netzwerk | Netzwerk | Netzwerk | Netzwerk | Netzwerk | ||||
| Netzwerk | Medium 1 | Medium 1 CAT5 CAT6 CAT7 | Medium 1 CAT5 CAT6 CAT7 | Medium 1 CAT5 CAT6 CAT7 | Medium 1 CAT5 CAT6 CAT7 | Medium 1 CAT5 CAT6 CAT7 | Medium 1 CAT5 CAT6 CAT7 | Medium 1 CAT5 CAT6 CAT7 | Medium 1 CAT5 CAT6 CAT7 | Medium 1 CAT5 CAT6 CAT7 | Medium 1 CAT5 CAT6 CAT7 | Medium 1 CAT5 CAT6 CAT7 | Medium 1 CAT5 CAT6 CAT7 | Medium 1 CAT5 CAT6 CAT7 | Medium 1 CAT5 CAT6 CAT7 | ||
| Datenrate 1 | Datenrate 1 10 MBit/s 100 MBit/s | Datenrate 1 10 MBit/s 100 MBit/s | Datenrate 1 10 MBit/s 100 MBit/s | Datenrate 1 10 MBit/s 100 MBit/s | Datenrate 1 10 MBit/s 100 MBit/s | Datenrate 1 10 MBit/s 100 MBit/s | Datenrate 1 10 MBit/s 100 MBit/s | Datenrate 1 10 MBit/s 100 MBit/s | Datenrate 1 10 MBit/s 100 MBit/s | Datenrate 1 10 MBit/s 100 MBit/s | Datenrate 1 10 MBit/s 100 MBit/s | Datenrate 1 10 MBit/s 100 MBit/s | Datenrate 1 10 MBit/s 100 MBit/s | Datenrate 1 10 MBit/s 100 MBit/s | |||
| Wartung | Wartung | Wartung | Wartung | Wartung | Wartung | Wartung | Wartung | Wartung | Wartung | Wartung | Wartung | Wartung | Wartung | ||||
| Wartung | Update via | Update via ConfigPanel (Netzwerk) | Update via ConfigPanel (Netzwerk) | Update via ConfigPanel (Netzwerk) | Update via ConfigPanel (Netzwerk) | Update via ConfigPanel (Netzwerk) | Update via ConfigPanel (Netzwerk) | Update via ConfigPanel (Netzwerk) | Update via ConfigPanel (Netzwerk) | Update via ConfigPanel (Netzwerk) | Update via ConfigPanel (Netzwerk) | Update via ConfigPanel (Netzwerk) | Update via ConfigPanel (Netzwerk) | Update via ConfigPanel (Netzwerk) | Update via ConfigPanel (Netzwerk) | ||
| Serviceport-Einstellungen | Serviceport-Einstellungen 115200bps (8/N/1) | Serviceport-Einstellungen 115200bps (8/N/1) | Serviceport-Einstellungen 115200bps (8/N/1) | Serviceport-Einstellungen 115200bps (8/N/1) | Serviceport-Einstellungen 115200bps (8/N/1) | Serviceport-Einstellungen 115200bps (8/N/1) | Serviceport-Einstellungen 115200bps (8/N/1) | Serviceport-Einstellungen 115200bps (8/N/1) | Serviceport-Einstellungen 115200bps (8/N/1) | Serviceport-Einstellungen 115200bps (8/N/1) | Serviceport-Einstellungen 115200bps (8/N/1) | Serviceport-Einstellungen 115200bps (8/N/1) | Serviceport-Einstellungen 115200bps (8/N/1) | Serviceport-Einstellungen 115200bps (8/N/1) | |||
| Gehäuse | Gehäuse | Gehäuse | Gehäuse | Gehäuse | Gehäuse | Gehäuse | Gehäuse | Gehäuse | Gehäuse | Gehäuse | Gehäuse | Gehäuse | Gehäuse | ||||
| Gehäuse | Material | Material Aluminium, eloxiert | Material Aluminium, eloxiert | Material Aluminium, eloxiert | Material Aluminium, eloxiert | Material Aluminium, eloxiert | Material Aluminium, eloxiert | Material Aluminium, eloxiert | Material Aluminium, eloxiert | Material Aluminium, eloxiert | Material Aluminium, eloxiert | Material Aluminium, eloxiert | Material Aluminium, eloxiert | Material Aluminium, eloxiert | Material Aluminium, eloxiert | ||
| Breite | Breite ca. 210 mm | Breite ca. 210 mm | Breite ca. 210 mm | Breite ca. 210 mm | Breite ca. 210 mm | Breite ca. 270 mm | Breite ca. 270 mm | Breite ca. 270 mm | Breite ca. 436 mm | Breite ca. 436 mm | Breite ca. 436 mm | Breite ca. 436 mm | Breite ca. 436 mm | Breite ca. 436 mm | |||
| Höhe | Höhe ca. 44 mm | Höhe ca. 44 mm | Höhe ca. 44 mm | Höhe ca. 44 mm | Höhe ca. 44 mm | Höhe ca. 44 mm | Höhe ca. 44 mm | Höhe ca. 44 mm | Höhe ca. 44 mm | Höhe ca. 44 mm | Höhe ca. 44 mm | Höhe ca. 44 mm | Höhe ca. 44 mm | Höhe ca. 44 mm | |||
| Tiefe | Tiefe ca. 210 mm | Tiefe ca. 210 mm | Tiefe ca. 210 mm | Tiefe ca. 210 mm | Tiefe ca. 210 mm | Tiefe ca. 210 mm | Tiefe ca. 210 mm | Tiefe ca. 210 mm | Tiefe ca. 210 mm | Tiefe ca. 210 mm | Tiefe ca. 210 mm | Tiefe ca. 210 mm | Tiefe ca. 210 mm | Tiefe ca. 210 mm | |||
| IP-Schutzklasse | IP-Schutzklasse IP20 | IP-Schutzklasse IP20 | IP-Schutzklasse IP20 | IP-Schutzklasse IP20 | IP-Schutzklasse IP20 | IP-Schutzklasse IP20 | IP-Schutzklasse IP20 | IP-Schutzklasse IP20 | IP-Schutzklasse IP20 | IP-Schutzklasse IP20 | IP-Schutzklasse IP20 | IP-Schutzklasse IP20 | IP-Schutzklasse IP20 | IP-Schutzklasse IP20 | |||
| Gewicht | Gewicht ca. 1.25 kg | Gewicht ca. 1.34 kg | Gewicht ca. 1.29 kg | Gewicht ca. 1.38 kg | Gewicht ca. 1.36 kg | Gewicht ca. 1.56 kg | Gewicht ca. 1.62 kg | Gewicht ca. 1.67 kg | Gewicht ca. 2.22 kg | Gewicht ca. 2.26 kg | Gewicht Wert nicht verfügbar | Gewicht ca. 2.37 kg | Gewicht ca. 2.41 kg | Gewicht ca. 2.47 kg | |||
| Betriebsbedingungen | Betriebsbedingungen | Betriebsbedingungen | Betriebsbedingungen | Betriebsbedingungen | Betriebsbedingungen | Betriebsbedingungen | Betriebsbedingungen | Betriebsbedingungen | Betriebsbedingungen | Betriebsbedingungen | Betriebsbedingungen | Betriebsbedingungen | Betriebsbedingungen | ||||
| Betriebsbedingungen | Temperatur Betrieb | Temperatur Betrieb 5 °C bis 45 °C | Temperatur Betrieb 5 °C bis 45 °C | Temperatur Betrieb 5 °C bis 45 °C | Temperatur Betrieb 5 °C bis 45 °C | Temperatur Betrieb 5 °C bis 45 °C | Temperatur Betrieb 5 °C bis 45 °C | Temperatur Betrieb 5 °C bis 45 °C | Temperatur Betrieb 5 °C bis 45 °C | Temperatur Betrieb 5 °C bis 45 °C | Temperatur Betrieb 5 °C bis 45 °C | Temperatur Betrieb 5 °C bis 45 °C | Temperatur Betrieb 5 °C bis 45 °C | Temperatur Betrieb 5 °C bis 45 °C | Temperatur Betrieb 5 °C bis 45 °C | ||
| Luftfeuchte Betrieb | Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend | Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend | Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend | Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend | Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend | Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend | Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend | Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend | Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend | Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend | Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend | Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend | Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend | Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend | |||
| Verwendungsbereich | Verwendungsbereich Innenbereich | Verwendungsbereich Innenbereich | Verwendungsbereich Innenbereich | Verwendungsbereich Innenbereich | Verwendungsbereich Innenbereich | Verwendungsbereich Innenbereich | Verwendungsbereich Innenbereich | Verwendungsbereich Innenbereich | Verwendungsbereich Innenbereich | Verwendungsbereich Innenbereich | Verwendungsbereich Innenbereich | Verwendungsbereich Innenbereich | Verwendungsbereich Innenbereich | Verwendungsbereich Innenbereich | |||
| Maximale Betriebshöhe | Maximale Betriebshöhe 3048m über NN | Maximale Betriebshöhe 3048m über NN | Maximale Betriebshöhe 3048m über NN | Maximale Betriebshöhe 3048m über NN | Maximale Betriebshöhe 3048m über NN | Maximale Betriebshöhe 3048m über NN | Maximale Betriebshöhe 3048m über NN | Maximale Betriebshöhe 3048m über NN | Maximale Betriebshöhe 3048m über NN | Maximale Betriebshöhe 3048m über NN | Maximale Betriebshöhe 3048m über NN | Maximale Betriebshöhe 3048m über NN | Maximale Betriebshöhe 3048m über NN | Maximale Betriebshöhe 3048m über NN | |||
| Temperatur Lagerung | Temperatur Lagerung -20 °C bis 60 °C | Temperatur Lagerung -20 °C bis 60 °C | Temperatur Lagerung -20 °C bis 60 °C | Temperatur Lagerung -20 °C bis 60 °C | Temperatur Lagerung -20 °C bis 60 °C | Temperatur Lagerung -20 °C bis 60 °C | Temperatur Lagerung -20 °C bis 60 °C | Temperatur Lagerung -20 °C bis 60 °C | Temperatur Lagerung -20 °C bis 60 °C | Temperatur Lagerung -20 °C bis 60 °C | Temperatur Lagerung -20 °C bis 60 °C | Temperatur Lagerung -20 °C bis 60 °C | Temperatur Lagerung -20 °C bis 60 °C | Temperatur Lagerung -20 °C bis 60 °C | |||
| Luftfeuchte Lagerung | Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend | Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend | Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend | Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend | Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend | Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend | Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend | Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend | Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend | Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend | Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend | Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend | Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend | Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend | |||
| MTBF | MTBF 200000 h at 25°C | MTBF 200000 h at 25°C | MTBF 200000 h at 25°C | MTBF 200000 h at 25°C | MTBF 200000 h at 25°C | MTBF 200000 h at 25°C | MTBF 200000 h at 25°C | MTBF 200000 h at 25°C | MTBF 146000 h at 25°C | MTBF 110000 h at 25°C | MTBF 110000 h at 25°C | MTBF 146000 h at 25°C | MTBF 110000 h at 25°C | MTBF 110000 h at 25°C | |||
| Konformitäten | Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads) | Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads) | Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads) | Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads) | Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads) | Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads) | Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads) | Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads) | Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads) | Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads) | Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads) | Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads) | Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads) | Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads) | |||
| Stromversorgung | Stromversorgung | Stromversorgung | Stromversorgung | Stromversorgung | Stromversorgung | Stromversorgung | Stromversorgung | Stromversorgung | Stromversorgung | Stromversorgung | Stromversorgung | Stromversorgung | Stromversorgung | ||||
| Stromversorgung | Eingangsspannung | Eingangsspannung 100-240 VAC | Eingangsspannung 100-240 VAC | Eingangsspannung 100-240 VAC | Eingangsspannung 100-240 VAC | Eingangsspannung 100-240 VAC | Eingangsspannung 100-240 VAC | Eingangsspannung 100-240 VAC | Eingangsspannung 100-240 VAC | Eingangsspannung 100-240 VAC | Eingangsspannung 100-240 VAC | Eingangsspannung 100-240 VAC | Eingangsspannung 100-240 VAC | Eingangsspannung 100-240 VAC | Eingangsspannung 100-240 VAC | ||
| Eingangsfrequenz | Eingangsfrequenz 60-50 Hz | Eingangsfrequenz 60-50 Hz | Eingangsfrequenz 60-50 Hz | Eingangsfrequenz 60-50 Hz | Eingangsfrequenz 60-50 Hz | Eingangsfrequenz 60-50 Hz | Eingangsfrequenz 60-50 Hz | Eingangsfrequenz 60-50 Hz | Eingangsfrequenz 60-50 Hz | Eingangsfrequenz 60-50 Hz | Eingangsfrequenz 60-50 Hz | Eingangsfrequenz 60-50 Hz | Eingangsfrequenz 60-50 Hz | Eingangsfrequenz 60-50 Hz | |||
| Stromaufnahme | Stromaufnahme 0.3-0.2 A | Stromaufnahme 0.3-0.2 A | Stromaufnahme 0.5-0.3 A | Stromaufnahme 0.5-0.4 A | Stromaufnahme 0.5-0.3 A | Stromaufnahme 0.4-0.2 A | Stromaufnahme 0.6-0.3 A | Stromaufnahme 0.7-0.3 A | Stromaufnahme 0.6-0.3 A | Stromaufnahme 0.9-0.5 A | Stromaufnahme 0.9-0.5 A | Stromaufnahme 0.6-0.3 A | Stromaufnahme 0.9-0.5 A | Stromaufnahme 0.9-0.5 A | |||
| Leistungsaufnahme max. | Leistungsaufnahme max. 14.3 W | Leistungsaufnahme max. 15.2 W | Leistungsaufnahme max. 27.1 W | Leistungsaufnahme max. 27.7 W | Leistungsaufnahme max. 28.6 W | Leistungsaufnahme max. 20.5 W | Leistungsaufnahme max. 32.4 W | Leistungsaufnahme max. 34.8 W | Leistungsaufnahme max. 25.9 W | Leistungsaufnahme max. 46.5 W | Leistungsaufnahme max. 48 W | Leistungsaufnahme max. 33.7 W | Leistungsaufnahme max. 46.5 W | Leistungsaufnahme max. 48 W | |||
| Wärmeabgabe max. | Wärmeabgabe max. 8.9 W | Wärmeabgabe max. 9.8 W | Wärmeabgabe max. 11.5 W | Wärmeabgabe max. 12.1 W | Wärmeabgabe max. 13 W | Wärmeabgabe max. 17.8 W | Wärmeabgabe max. 16.8 W | Wärmeabgabe max. 19.2 W | Wärmeabgabe max. 20.5 W | Wärmeabgabe max. 30.9 W | Wärmeabgabe max. 32.4 W | Wärmeabgabe max. 28.3 W | Wärmeabgabe max. 30.9 W | Wärmeabgabe max. 32.4 W | |||
| Stromversorgung 2 | Stromversorgung 2 | Stromversorgung 2 | Stromversorgung 2 | Stromversorgung 2 | Stromversorgung 2 | Stromversorgung 2 | Stromversorgung 2 | Stromversorgung 2 | Stromversorgung 2 | Stromversorgung 2 | Stromversorgung 2 | Stromversorgung 2 | Stromversorgung 2 | ||||
| Stromversorgung 2 | Eingangsspannung | Eingangsspannung 12 VDC | Eingangsspannung 12 VDC | Eingangsspannung 12 VDC | Eingangsspannung 12 VDC | Eingangsspannung 12 VDC | Eingangsspannung 12 VDC | Eingangsspannung 12 VDC | Eingangsspannung 12 VDC | Eingangsspannung 12 VDC | Eingangsspannung 12 VDC | Eingangsspannung 12 VDC | Eingangsspannung 12 VDC | Eingangsspannung 12 VDC | Eingangsspannung 12 VDC | ||
| Stromaufnahme | Stromaufnahme 1.1 A | Stromaufnahme 1.2 A | Stromaufnahme 2.1 A | Stromaufnahme 2.2 A | Stromaufnahme 2.2 A | Stromaufnahme 1.6 A | Stromaufnahme 2.6 A | Stromaufnahme 2.7 A | Stromaufnahme 2.6 A | Stromaufnahme 3.5 A | Stromaufnahme 3.7 A | Stromaufnahme 2.6 A | Stromaufnahme 3.5 A | Stromaufnahme 3.7 A | |||
| Leistungsaufnahme max. | Leistungsaufnahme max. 12.4 W | Leistungsaufnahme max. 13.2 W | Leistungsaufnahme max. 23.6 W | Leistungsaufnahme max. 24.1 W | Leistungsaufnahme max. 24.9 W | Leistungsaufnahme max. 15.1 W | Leistungsaufnahme max. 28.2 W | Leistungsaufnahme max. 30.3 W | Leistungsaufnahme max. 22.5 W | Leistungsaufnahme max. 40.4 W | Leistungsaufnahme max. 41.7 W | Leistungsaufnahme max. 29.3 W | Leistungsaufnahme max. 40.4 W | Leistungsaufnahme max. 41.7 W | |||
| Wärmeabgabe max. | Wärmeabgabe max. 7.1 W | Wärmeabgabe max. 7.9 W | Wärmeabgabe max. 8 W | Wärmeabgabe max. 8.5 W | Wärmeabgabe max. 9.3 W | Wärmeabgabe max. 12.5 W | Wärmeabgabe max. 12.6 W | Wärmeabgabe max. 14.7 W | Wärmeabgabe max. 17.1 W | Wärmeabgabe max. 24.9 W | Wärmeabgabe max. 26.2 W | Wärmeabgabe max. 23.9 W | Wärmeabgabe max. 24.9 W | Wärmeabgabe max. 26.2 W | |||

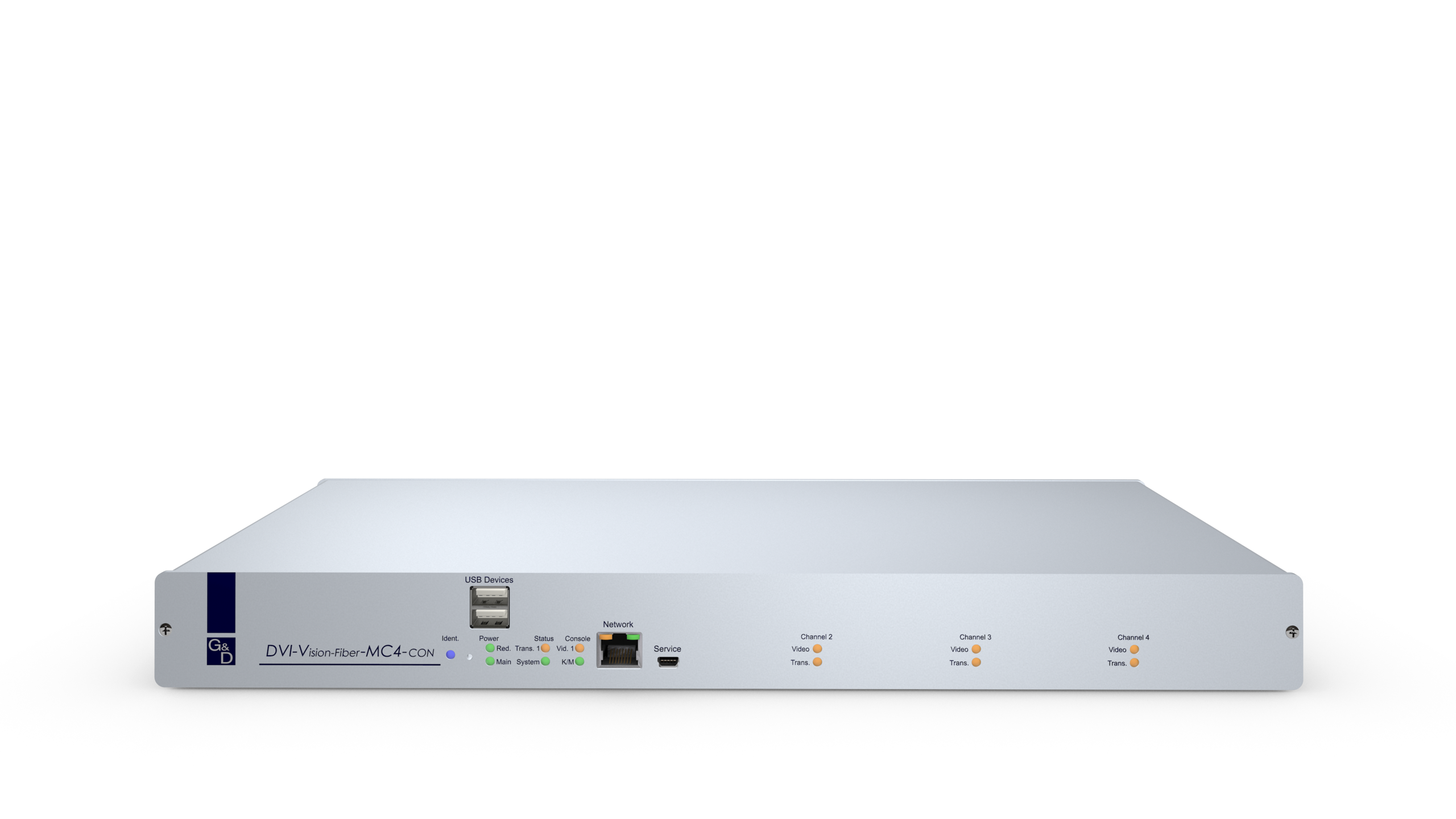

| Blendenbezeichnung | Bauform | Beschreibung |
|---|---|---|
| USB Devices | USB-A Buchse 2.0 | Anschluss USB Geräte (Transparent) |
| USB Devices | USB-A Buchse 2.0 | Anschluss USB Geräte (Transparent) |
| Network | RJ45 Buchse | Anschluss IP Netzwerk |
| Service | Micro-USB Buchse | Anschluss für Servicezwecke |

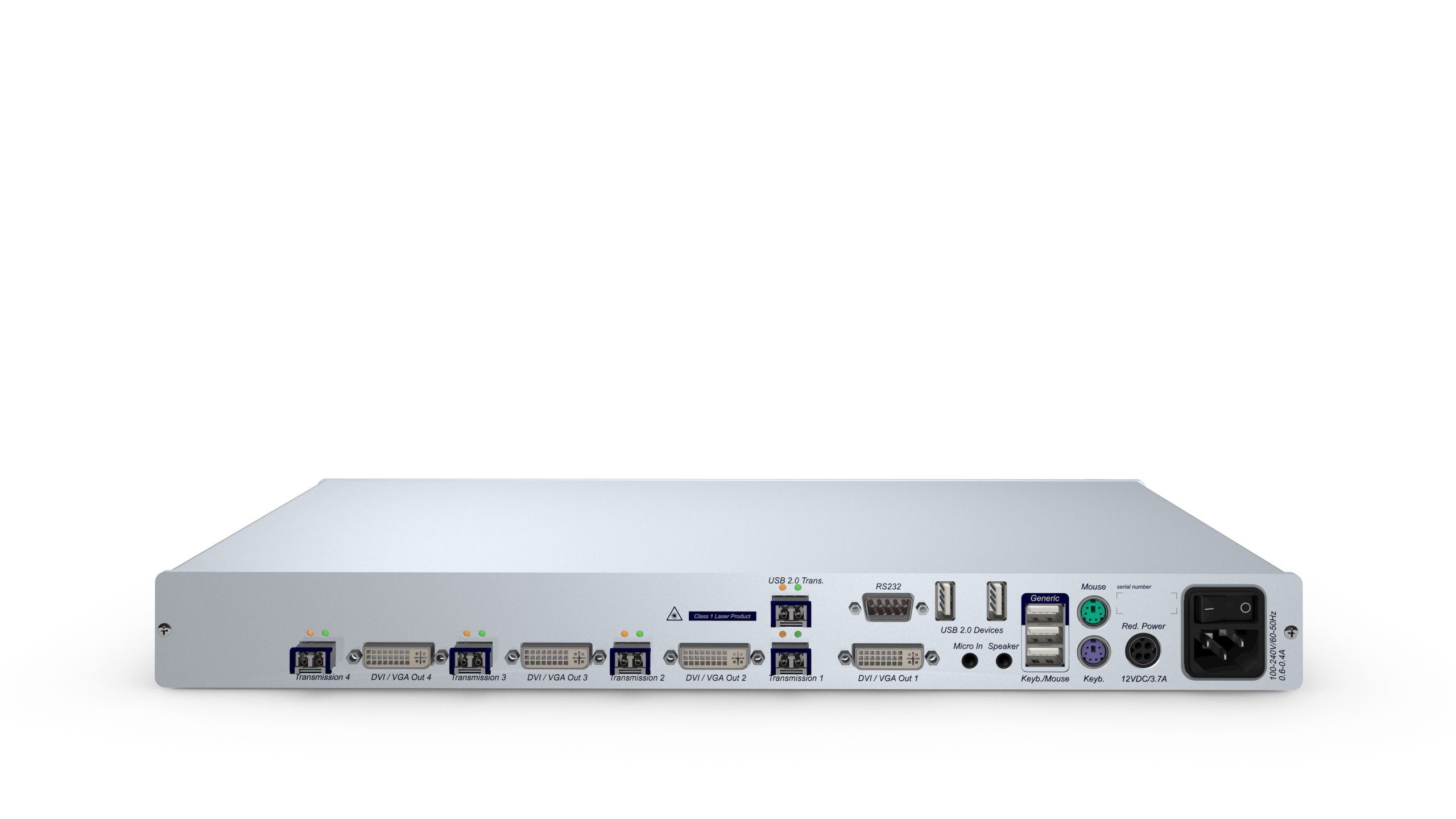

| Blendenbezeichnung | Bauform | Beschreibung |
|---|---|---|
| Transmission 4 | LC-Duplex Buchse | Datenübertragung zum Rechnermodul bzw. zum Matrixswitch (FIBER) |
| DVI / VGA Out 4 | DVI-D Buchse | Anschluss Monitor |
| Transmission 3 | LC-Duplex Buchse | Datenübertragung zum Rechnermodul bzw. zum Matrixswitch (FIBER) |
| DVI / VGA Out 3 | DVI-D Buchse | Anschluss Monitor |
| Transmission 2 | LC-Duplex Buchse | Datenübertragung zum Rechnermodul bzw. zum Matrixswitch (FIBER) |
| DVI / VGA Out2 | DVI-D Buchse | Anschluss Monitor |
| USB 2.0 Trans. | LC-Duplex Buchse | Separate USB-Übertragung zum Rechnermodul (FIBER) |
| Transmission 1 | LC-Duplex Buchse | Datenübertragung zum Rechnermodul bzw. zum Matrixswitch (FIBER) |
| RS232 | D-Sub9 Buchse | Anschluss serielles Gerät |
| DVI / VGA Out 1 | DVI-D Buchse | Anschluss Monitor |
| USB 2.0 Devices | USB-A Buchse 2.0 | Anschluss USB Geräte (Transparent) |
| USB 2.0 Devices | USB-A Buchse 2.0 | Anschluss USB Geräte (Transparent) |
| Micro In | Klinkenbuchse - 3,5 mm | Anschluss Mikrofon |
| Speaker | Klinkenbuchse - 3,5 mm | Anschluss Lautsprecher/Headset |
| Generic | USB-A Buchse 2.0 | Anschluss USB Geräte (Generic) |
| Keyb./Mouse | USB-A Buchse 2.0 | Anschluss Tastatur und Maus |
| Keyb./Mouse | USB-A Buchse 2.0 | Anschluss Tastatur und Maus |
| Mouse | PS/2 Buchse | Anschluss Maus |
| Keyb. | PS/2 Buchse | Anschluss Tastatur |
| Red. Power 12VDC | Mini-DIN 4 Buchse | Spannungsversorgung DC redundant |
| Main Power | Kaltgerätestecker IEC 320 C14 | Spannungsversorgung AC |
