DynamicWorkplace-CON-4C-ARU

Art.-Nr. A1120383

Zurück zur letzten Ansicht

Neu

Multiviewing Arbeitsplatzmodul (2 HE) mit 4 Eingängen für den Anschluss an einen digitalen Matrix-Switch über CAT-Kabel (4K@60Hz) sowie mit 4 Video-Ausgängen (4K@60Hz)

Produktvarianten

Produkt jetzt anfragen

Zur Merkliste hinzufügen Produkt vergleichen Fragen zum Produkt?

Mehr Erfahren

Das Formular konnte nicht geladen werden.

Die DynamicWorkplace-CON

ist ein leistungsstarkes Multiviewer-Arbeitsplatzmodul mit 4 oder 8 KVM-Eingängen (Kanälen) und 4 Videoausgängen. Es wird über CAT- oder Fiber-Ports an einen G&D-Matrixswitch angebunden und ermöglicht die gleichzeitige Anzeige und Bedienung mehrerer Quellen über KVM-Rechnermodule auf einem oder mehreren Monitoren. Die Anordnung und Größe der Fenster kann innerhalb der Anzeigefläche flexibel angepasst werden, wodurch eine effiziente und ergonomische Arbeitsplatzgestaltung mit nur einer Maus und Tastatur ermöglicht wird. Zusätzlich unterstützt die DynamicWorkplace-CON die Übertragung von Audio-Signalen und bietet eine speziell entwickelte, intuitive Bedienoberfläche. Diese vielseitige Lösung lässt sich in bestehende digitale G&D-Matrixsysteme integrieren.

Video

bluedec™ – hochentwickelte mehrstufige verlustfreie Kompression für beste Videoqualität und praktisch latenzfreie Übertragung. Dieses Verfahren ermöglicht pixelperfekte Videoübertragung bei effizienter Bandbreitennutzung.

Es werden keine (zusätzlichen) Lizenzen benötigt, um alle Videoausgänge verwenden zu können.

4 DisplayPort-Videoausgänge

4 Matrix-Verbindungen und Unterstützung von jeweils bis zu 5K2K@50Hz-Eingangssignalen

Auflösung bis
5120 × 2160 @ 50 Hz,
5120 × 1440 @ 60 Hz,
4096 × 2160 @ 60 Hz,
2560 × 1440 @ 144 Hz,
1920 × 1080 @ 240 Hz

Signale

Keyboard-/Maus-Signale

embedded Stereo-Audio (Digital, 2-Kanal-LPCM)

transparente Audio-Signale (Stereo, analog)

transparentes RS232 (max. 115.200 bps)

embedded USB 2.0 mit Full Speed, transparent, alle USB-Klassen

GenericUSB-Unterstützung für USB-Klassen HID (Human Interface Device) und Massenspeicher
Das Produkt erlaubt die Nutzung von einem GenericUSB-Gerät über ein Arbeitsplatzmodul. Hierfür müssen sowohl das eingesetzte Arbeitsplatzmodul als auch das eingesetzte Rechnermodul die Nutzung eines GenericUSB-Gerätes unterstützen.

Übertragung

über CAT-x-Kabel

bis zu 140 m Reichweite

Gerät

internes Netzteil für Hauptstromversorgung

sehr geringe Geräuschentwicklung

Bedienung

Sie können die DynamicWorkplace-CON mit einem digitalen G&D-Matrixsystem in einer Gesamtinstallation verwenden.
Über vordefinierte Layouts können die einzelnen Fenster auf den Monitoren angeordnet werden.
Unterschiedliche Layouts können gespeichert und aufgerufen werden.
Ein intuitiver Window-Manager ermöglicht das freie Anordnen und Bedienen der einzelnen Fenster.
Das ControlPanel als ein zentrales Bedienelement des Window-Managers ermöglicht den Aufruf von Fenstern, Rechnermodulen und Presets oder Layouts.
volle Integration der KVM-Funktionalitäten
Webapplikation Config Panel 21 für Konfiguration, Monitoring und Updates (HTML5, Java-frei)
Integration in die bestehende Matrix-API-Remote-Control zur Steuerung des Gerätes

Sicherheitsfeatures

redundante Netzwerkschnittstelle

Screen-Freeze: Verliert der Empfänger das Videosignal, da die Verbindung abbricht oder die Grafikkarte des Computers ein Problem hat, so „friert“ die Screen-Freeze Funktion das letzte angezeigte Bild des Monitors ein. Dieser Zustand wird durch eine rote, halb-transparente Rahmenmarkierung verdeutlicht. Die Funktion wird automatisch aufgehoben, sobald ein aktives Videosignal anliegt.

Die Monitoring-Funktion erlaubt die automatische Ausgabe von Gerätezustands-Meldungen an Syslog-Server oder per SNMP sowie eine manuelle Überwachung mittels des Web-Interfaces.

Bedien-Features

Der Anwender bekommt auf einem oder mehreren Monitoren zeitgleich mehrere Rechnersignale angezeigt. Die Anordnung der einzlenen Rechnersignale kann mithilfe eines Window-Managers intuitiv modifiziert werden.

Die Inputs können überlappen, skaliert und frei positioniert werden
Die Positionen der Inputs können untereinander ausgetauscht werden

Gerät

redundante, externe Stromversorgung

Systemerweiterung

Übertragungsredundanzoption in Vorbereitung

Allgemein	Produktgruppe	Video Processing KVM-Matrixsysteme
	Anzahl Arbeitsplätze	1
	Anzahl Quellen	4
Eingabemöglichkeiten	USB-Maus	ja
Eingabemöglichkeiten	USB-Tastatur	ja
Übertragung	Anzahl Übertragungskanäle	4
	Redundante Übertragungskanäle	optionale redundante KVM-Übertragung
	Reichweite	140 m (AWG22) 100 m (AWG24) 80 m (AWG26)
	KVM-Matrixsysteme Komponente	Arbeitsplatzmodul
	Medium	CAT5e CAT6 CAT7
	Datenrate	1 Gbit/s
Videoeingang	Format	Digitale Matrix
	Anzahl	4
	Farbtiefe	24 bit
	Pixelcodierung	RGB 4:4:4 (24 bpp / 8 bpc)
	Pixelrate	ca. 25 MPixel/s bis ca. 600 MPixel/s
	Vertikalfrequenz	24 Hz bis 240 Hz
	Horizontalfrequenz	25 kHz bis 295 kHz
	Auflösungsbeispiele	5120 × 2160 (50 Hz) 5120 × 1440 (60 Hz) 4096 × 2160 (60 Hz) 3840 × 2160 (60 Hz) 2560 × 1600 (60 Hz) 2560 × 1440 (144 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (240 Hz) 1920 × 1080 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich.
Videoausgang	Format	DisplayPort 1.2 (LBR, HBR, HBR2, SingleStream-Transport (SST))
	Anzahl	4
	Farbtiefe	24 bit
	Pixelcodierung	RGB 4:4:4 (24 bpp / 8 bpc)
	Pixelrate	ca. 25 MPixel/s bis ca. 600 MPixel/s
	Vertikalfrequenz	24 Hz bis 240 Hz
	Horizontalfrequenz	25 kHz bis 295 kHz
	Auflösungsbeispiele	5120 × 2160 (50 Hz) 5120 × 1440 (60 Hz) 4096 × 2160 (60 Hz) 3840 × 2160 (60 Hz) 2560 × 1600 (60 Hz) 2560 × 1440 (144 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (240 Hz) 1920 × 1080 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich.
Audio	Übertragungsart	Stereo 2-Kanal-LPCM
	Auflösungen	24 bit 20 bit 16 bit
	Abtastrate	bis zu 48 kHz
	Audio Unterstützung	Digital Embedded
Audio 2	Übertragungsart	Stereo Transparent
	Auflösungen	24 bit digital
	Abtastrate	bis zu 96 kHz
	Bandbreite	22 kHz
	Audio Unterstützung	Analog
USB	Spezifikation	USB 2.0
	Medium	Embedded
	Übertragungsrate	16 Mbit/s (app. Full Speed)
	Reichweite	max. 140 m
	Power (Ausgang)	500 mA (HighPower)
	USB-Klassen	Alle
USB 2	Spezifikation	USB 2.0
	GenericUSB-Unterstützung	1 Gerät
	Medium	Embedded
	Übertragungsrate	25 Mbit/s (Full Speed)
	USB-Klassen	Mass Storage (MSC / UMS) Human Interface Device (HID) SmartCard
Seriell	Standard	RS232
	Transparente Übertragung	ja
	Datenrate	max. 115200 bps
	Signale	TxD RxD DTR DSR RTS CTS DCD
Netzwerk	Medium 1	CAT7 CAT6 CAT5
	Datenrate 1	10 MBit/s 100 MBit/s 1 GBit/s
	Medium 2	CAT5 CAT6 CAT7
	Datenrate 2	10 MBit/s 100 MBit/s 1 GBit/s
Wartung	Update via	ConfigPanel (Netzwerk)
Wartung	Serviceport-Einstellungen	115200bps (8/N/1)
Gehäuse	Material	Aluminium, eloxiert
	Breite	ca. 436 mm
	Höhe	ca. 88 mm
	Tiefe	ca. 284 mm
	IP-Schutzklasse	IP20
Betriebsbedingungen	Temperatur Betrieb	5 °C bis 45 °C
	Luftfeuchte Betrieb	20 % bis 80 %, nicht kondensierend
	Verwendungsbereich	Innenbereich
	Maximale Betriebshöhe	3048m über NN
	Temperatur Lagerung	-20 °C bis 55 °C
	Luftfeuchte Lagerung	15 % bis 80 %, nicht kondensierend
	Konformitäten	CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads)
Stromversorgung	Eingangsspannung	100-240 VAC
Stromversorgung	Eingangsfrequenz	60-50 Hz

Produktvergleich

Unterschiede markieren Gleiche Werte ausblenden

Technische Daten		Gewählte Variante DynamicWorkplace-CON-4C-ARU Art.-Nr. A1120383	DynamicWorkplace-CON-8C-ARU Art.-Nr. A1120379

		Allgemein	Allgemein
Allgemein	Produktgruppe	Produktgruppe Video Processing KVM-Matrixsysteme	Produktgruppe Video Processing KVM-Matrixsysteme
	Anzahl Arbeitsplätze	Anzahl Arbeitsplätze 1	Anzahl Arbeitsplätze 1
	Anzahl Quellen	Anzahl Quellen 4	Anzahl Quellen 8

		Eingabemöglichkeiten	Eingabemöglichkeiten
Eingabemöglichkeiten	USB-Maus	USB-Maus ja	USB-Maus ja
Eingabemöglichkeiten	USB-Tastatur	USB-Tastatur ja	USB-Tastatur ja

		Übertragung	Übertragung
Übertragung	Anzahl Übertragungskanäle	Anzahl Übertragungskanäle 4	Anzahl Übertragungskanäle 8
	Redundante Übertragungskanäle	Redundante Übertragungskanäle optionale redundante KVM-Übertragung	Redundante Übertragungskanäle optionale redundante KVM-Übertragung
	Reichweite	Reichweite 140 m (AWG22) 100 m (AWG24) 80 m (AWG26)	Reichweite 140 m (AWG22) 100 m (AWG24) 80 m (AWG26)
	KVM-Matrixsysteme Komponente	KVM-Matrixsysteme Komponente Arbeitsplatzmodul	KVM-Matrixsysteme Komponente Arbeitsplatzmodul
	Medium	Medium CAT5e CAT6 CAT7	Medium CAT5e CAT6 CAT7
	Datenrate	Datenrate 1 Gbit/s	Datenrate 1 Gbit/s

		Videoeingang	Videoeingang
Videoeingang	Format	Format Digitale Matrix	Format Digitale Matrix
	Anzahl	Anzahl 4	Anzahl 8
	Farbtiefe	Farbtiefe 24 bit	Farbtiefe 24 bit
	Pixelcodierung	Pixelcodierung RGB 4:4:4 (24 bpp / 8 bpc)	Pixelcodierung RGB 4:4:4 (24 bpp / 8 bpc)
	Pixelrate	Pixelrate ca. 25 MPixel/s bis ca. 600 MPixel/s	Pixelrate ca. 25 MPixel/s bis ca. 600 MPixel/s
	Vertikalfrequenz	Vertikalfrequenz 24 Hz bis 240 Hz	Vertikalfrequenz 24 Hz bis 240 Hz
	Horizontalfrequenz	Horizontalfrequenz 25 kHz bis 295 kHz	Horizontalfrequenz 25 kHz bis 295 kHz
	Auflösungsbeispiele	Auflösungsbeispiele 5120 × 2160 (50 Hz) 5120 × 1440 (60 Hz) 4096 × 2160 (60 Hz) 3840 × 2160 (60 Hz) 2560 × 1600 (60 Hz) 2560 × 1440 (144 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (240 Hz) 1920 × 1080 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich.	Auflösungsbeispiele 5120 × 2160 (50 Hz) 5120 × 1440 (60 Hz) 4096 × 2160 (60 Hz) 3840 × 2160 (60 Hz) 2560 × 1600 (60 Hz) 2560 × 1440 (144 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (240 Hz) 1920 × 1080 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich.

		Videoausgang	Videoausgang
Videoausgang	Format	Format DisplayPort 1.2 (LBR, HBR, HBR2, SingleStream-Transport (SST))	Format DisplayPort 1.2 (LBR, HBR, HBR2, SingleStream-Transport (SST))
	Anzahl	Anzahl 4	Anzahl 4
	Farbtiefe	Farbtiefe 24 bit	Farbtiefe 24 bit
	Pixelcodierung	Pixelcodierung RGB 4:4:4 (24 bpp / 8 bpc)	Pixelcodierung RGB 4:4:4 (24 bpp / 8 bpc)
	Pixelrate	Pixelrate ca. 25 MPixel/s bis ca. 600 MPixel/s	Pixelrate ca. 25 MPixel/s bis ca. 600 MPixel/s
	Vertikalfrequenz	Vertikalfrequenz 24 Hz bis 240 Hz	Vertikalfrequenz 24 Hz bis 240 Hz
	Horizontalfrequenz	Horizontalfrequenz 25 kHz bis 295 kHz	Horizontalfrequenz 25 kHz bis 295 kHz
	Auflösungsbeispiele	Auflösungsbeispiele 5120 × 2160 (50 Hz) 5120 × 1440 (60 Hz) 4096 × 2160 (60 Hz) 3840 × 2160 (60 Hz) 2560 × 1600 (60 Hz) 2560 × 1440 (144 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (240 Hz) 1920 × 1080 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich.	Auflösungsbeispiele 5120 × 2160 (50 Hz) 5120 × 1440 (60 Hz) 4096 × 2160 (60 Hz) 3840 × 2160 (60 Hz) 2560 × 1600 (60 Hz) 2560 × 1440 (144 Hz) 2048 × 2048 (60 Hz) 1920 × 1200 (60 Hz) 1920 × 1080 (240 Hz) 1920 × 1080 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Pixelrate und Horizontal-/Vertikalfrequenz möglich.

		Audio	Audio
Audio	Übertragungsart	Übertragungsart Stereo 2-Kanal-LPCM	Übertragungsart Stereo 2-Kanal-LPCM
	Auflösungen	Auflösungen 24 bit 20 bit 16 bit	Auflösungen 24 bit 20 bit 16 bit
	Abtastrate	Abtastrate bis zu 48 kHz	Abtastrate bis zu 48 kHz
	Audio Unterstützung	Audio Unterstützung Digital Embedded	Audio Unterstützung Digital Embedded

		Audio 2	Audio 2
Audio 2	Übertragungsart	Übertragungsart Stereo Transparent	Übertragungsart Stereo Transparent
	Auflösungen	Auflösungen 24 bit digital	Auflösungen 24 bit digital
	Abtastrate	Abtastrate bis zu 96 kHz	Abtastrate bis zu 96 kHz
	Bandbreite	Bandbreite 22 kHz	Bandbreite 22 kHz
	Audio Unterstützung	Audio Unterstützung Analog	Audio Unterstützung Analog

		USB	USB
USB	Spezifikation	Spezifikation USB 2.0	Spezifikation USB 2.0
	Medium	Medium Embedded	Medium Embedded
	Übertragungsrate	Übertragungsrate 16 Mbit/s (app. Full Speed)	Übertragungsrate 16 Mbit/s (app. Full Speed)
	Reichweite	Reichweite max. 140 m	Reichweite max. 140 m
	Power (Ausgang)	Power (Ausgang) 500 mA (HighPower)	Power (Ausgang) 500 mA (HighPower)
	USB-Klassen	USB-Klassen Alle	USB-Klassen Alle

		USB 2	USB 2
USB 2	Spezifikation	Spezifikation USB 2.0	Spezifikation USB 2.0
	GenericUSB-Unterstützung	GenericUSB-Unterstützung 1 Gerät	GenericUSB-Unterstützung 1 Gerät
	Medium	Medium Embedded	Medium Embedded
	Übertragungsrate	Übertragungsrate 25 Mbit/s (Full Speed)	Übertragungsrate 25 Mbit/s (Full Speed)
	USB-Klassen	USB-Klassen Mass Storage (MSC / UMS) Human Interface Device (HID) SmartCard	USB-Klassen Mass Storage (MSC / UMS) Human Interface Device (HID) SmartCard

		Seriell	Seriell
Seriell	Standard	Standard RS232	Standard RS232
	Transparente Übertragung	Transparente Übertragung ja	Transparente Übertragung ja
	Datenrate	Datenrate max. 115200 bps	Datenrate max. 115200 bps
	Signale	Signale TxD RxD DTR DSR RTS CTS DCD	Signale TxD RxD DTR DSR RTS CTS DCD

		Netzwerk	Netzwerk
Netzwerk	Medium 1	Medium 1 CAT7 CAT6 CAT5	Medium 1 CAT7 CAT6 CAT5
	Datenrate 1	Datenrate 1 10 MBit/s 100 MBit/s 1 GBit/s	Datenrate 1 10 MBit/s 100 MBit/s 1 GBit/s
	Medium 2	Medium 2 CAT5 CAT6 CAT7	Medium 2 CAT5 CAT6 CAT7
	Datenrate 2	Datenrate 2 10 MBit/s 100 MBit/s 1 GBit/s	Datenrate 2 10 MBit/s 100 MBit/s 1 GBit/s

		Wartung	Wartung
Wartung	Update via	Update via ConfigPanel (Netzwerk)	Update via ConfigPanel (Netzwerk)
Wartung	Serviceport-Einstellungen	Serviceport-Einstellungen 115200bps (8/N/1)	Serviceport-Einstellungen 115200bps (8/N/1)

		Gehäuse	Gehäuse
Gehäuse	Material	Material Aluminium, eloxiert	Material Aluminium, eloxiert
	Breite	Breite ca. 436 mm	Breite ca. 436 mm
	Höhe	Höhe ca. 88 mm	Höhe ca. 88 mm
	Tiefe	Tiefe ca. 284 mm	Tiefe ca. 284 mm
	IP-Schutzklasse	IP-Schutzklasse IP20	IP-Schutzklasse IP20

		Betriebsbedingungen	Betriebsbedingungen
Betriebsbedingungen	Temperatur Betrieb	Temperatur Betrieb 5 °C bis 45 °C	Temperatur Betrieb 5 °C bis 45 °C
	Luftfeuchte Betrieb	Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend	Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend
	Verwendungsbereich	Verwendungsbereich Innenbereich	Verwendungsbereich Innenbereich
	Maximale Betriebshöhe	Maximale Betriebshöhe 3048m über NN	Maximale Betriebshöhe 3048m über NN
	Temperatur Lagerung	Temperatur Lagerung -20 °C bis 55 °C	Temperatur Lagerung -20 °C bis 55 °C
	Luftfeuchte Lagerung	Luftfeuchte Lagerung 15 % bis 80 %, nicht kondensierend	Luftfeuchte Lagerung 15 % bis 80 %, nicht kondensierend
	Konformitäten	Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads)	Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads)

		Stromversorgung	Stromversorgung
Stromversorgung	Eingangsspannung	Eingangsspannung 100-240 VAC	Eingangsspannung 100-240 VAC
Stromversorgung	Eingangsfrequenz	Eingangsfrequenz 60-50 Hz	Eingangsfrequenz 60-50 Hz

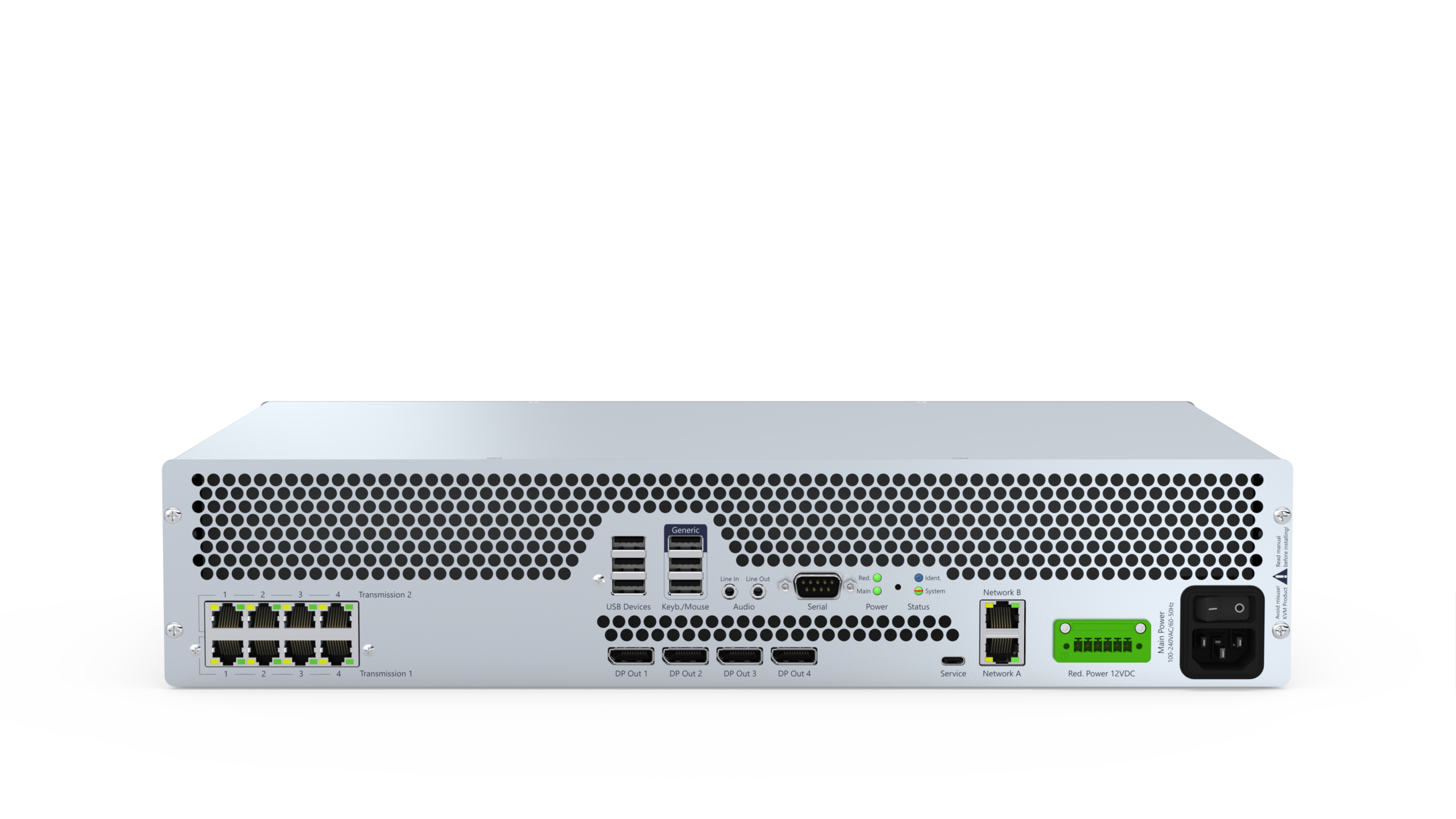

Schnittstellen

Blendenbezeichnung	Bauform	Beschreibung
Keine Schnittstellen verwendet

Blendenbezeichnung	Bauform	Beschreibung
Transmission 1 - 1-4	RJ45 Buchse	Datenübertragung zum Matrixswitch (CAT)
Transmission 2 - 1-4	RJ45 Buchse	Datenübertragung zum Matrixswitch redundant (CAT)
USB Devices	USB-A Buchse 2.0	Anschluss USB Geräte (Transparent)
Generic	USB-A Buchse 2.0	Anschluss USB Geräte (Generic)
Keyb./Mouse	USB-A Buchse 2.0	Anschluss Tastatur und Maus
Line In	Klinkenbuchse - 3,5 mm	Anschluss Mikrofon / Audio Quelle
Line Out	Klinkenbuchse - 3,5 mm	Anschluss Lautsprecher/Headset
Serial	D-Sub9 Stecker	Anschluss serielles Gerät
DP Out 1	DisplayPort Buchse	Anschluss Monitor
DP Out 2	DisplayPort Buchse	Anschluss Monitor
DP Out 3	DisplayPort Buchse	Anschluss Monitor
DP Out 4	DisplayPort Buchse	Anschluss Monitor
Service	USB-C Buchse	Anschluss für Servicezwecke
Network A	RJ45 Buchse	Anschluss IP Netzwerk
Network B	RJ45 Buchse	Anschluss IP Netzwerk
Red. Power 12VDC	Phoenix-Klemme Combicon	Spannungsversorgung DC redundant
Main Power	Kaltgerätestecker IEC 320 C14	Spannungsversorgung AC
