verlängern Tastatur-, Video- und Maus-Signale sowie weitere Peripheriedaten (z. B. Audio und USB) über eine standardisierte IP-Netzwerkinfrastruktur mit CAT- oder Fiber-Verbindung (bis zu 10.000 m). Ein Extendersystem besteht aus einem Rechnermodul (CPU) und einem kompatiblen Arbeitsplatzmodul (CON). Rechner lassen sich nahezu in Echtzeit steuern – sowohl in Extender- als auch in Matrix-Anwendungen. Die VisionXS-IP-DVI-I-Serie unterstützt SingleLink-DVI-I für analoge und digitale Videoauflösungen bis zu 1920 × 1200 (60 Hz). Die Videodaten werden pixelperfekt verarbeitet und bieten dank bluedec™ - G&D´s hochentwickeltem, mehrstufigem, verlustfreiem Kompressionsverfahren - eine exzellente Hand-Auge-Koordination.
Zugriff auf Standard-Schnittstellen des Rechners, keine Software-Installation erforderlich
| Allgemein | Produktgruppe |
KVM-Extender KVM-Matrixsysteme |
|---|---|---|
| Übertragung | KVM-over-IP™ Übertragung |
ja |
| Anzahl Übertragungskanäle |
1 | |
| Redundante Übertragungskanäle |
optionale redundante KVM-Übertragung | |
| Reichweite |
550 m (50.0/125µm, OM2 - 500MHz*km) 500 m (50.0/125µm, OM2 - 400MHz*km) 220 m (62.5/125µm, OM1 - 160MHz*km) 275 m (62.5/125µm, OM1 - 200MHz*km) | |
| Laserklasse |
Class 1 | |
| Schnittstellentyp |
LC-Duplex | |
| Wellenlänge |
850 nm | |
| KVM-Matrixsysteme Komponente |
Rechnermodul | |
| Medium |
Fiber MM | |
| Datenrate |
1 Gbit/s | |
| Videoeingang | Anzahl der Videokanäle |
1 |
| Format |
Singlelink DVI | |
| Farbtiefe |
24 bit | |
| Pixelrate |
ca. 25 MHz bis ca. 165 MHz | |
| Vertikalfrequenz |
24 Hz bis 120 Hz | |
| Horizontalfrequenz |
25 kHz bis 135 kHz | |
| Auflösungsbeispiele |
640 × 480 (60 Hz) 1600 × 1200 (60 Hz) 1920 × 1080 (60 Hz) 1920 × 1200 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Videobandbreite/Pixelrate und Horizontal-/Vertikalfrequenz möglich. | |
| Unterstützte Industriestandards |
Display Data Channel (DDC) Enhanced Display Data Channel (E-DDC) Display Data Channel Command Interface (DDC/CI) | |
| USB | Spezifikation |
USB 2.0 |
| GenericUSB-Unterstützung |
1 Gerät | |
| Medium |
Embedded | |
| Übertragungsrate |
25 Mbit/s (Full Speed) | |
| USB-Klassen |
Mass Storage (MSC / UMS) Human Interface Device (HID) SmartCard | |
| Netzwerk | Medium 1 |
CAT5 CAT6 CAT7 |
| Datenrate 1 |
10 MBit/s 100 MBit/s | |
| Wartung | Update via |
ConfigPanel (Netzwerk) |
| Serviceport-Einstellungen |
115200bps (8/N/1) | |
| Gehäuse | Material |
Aluminium, eloxiert |
| Tiefe |
ca. 184 mm | |
| IP-Schutzklasse |
IP20 | |
| Betriebsbedingungen | Temperatur Betrieb |
5 °C bis 45 °C |
| Luftfeuchte Betrieb |
20 % bis 80 %, nicht kondensierend | |
| Verwendungsbereich |
Innenbereich | |
| Maximale Betriebshöhe |
3048m über NN | |
| Temperatur Lagerung |
-20 °C bis 60 °C | |
| Luftfeuchte Lagerung |
15 % bis 85 %, nicht kondensierend | |
| MTBF |
200000 h at 25°C | |
| Konformitäten |
CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads) | |
| Stromversorgung | Eingangsspannung |
12 VDC |
| Stromaufnahme |
0.9 A | |
| Stromversorgung 2 | Eingangsspannung |
100-240 VAC |
| Eingangsfrequenz |
60-50 Hz | |
| Stromaufnahme |
0.3-0.2 A |
Technische Daten | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Allgemein | Allgemein | Allgemein | Allgemein | Allgemein | Allgemein | Allgemein | Allgemein | ||||
| Allgemein | Produktgruppe | Produktgruppe KVM-Extender KVM-Matrixsysteme | Produktgruppe KVM-Extender KVM-Matrixsysteme | Produktgruppe KVM-Extender KVM-Matrixsysteme | Produktgruppe KVM-Extender KVM-Matrixsysteme | Produktgruppe KVM-Extender KVM-Matrixsysteme | Produktgruppe KVM-Extender KVM-Matrixsysteme | Produktgruppe KVM-Extender KVM-Matrixsysteme | Produktgruppe KVM-Extender KVM-Matrixsysteme | ||
| Übertragung | Übertragung | Übertragung | Übertragung | Übertragung | Übertragung | Übertragung | Übertragung | ||||
| Übertragung | KVM-over-IP™ Übertragung | KVM-over-IP™ Übertragung ja | KVM-over-IP™ Übertragung ja | KVM-over-IP™ Übertragung ja | KVM-over-IP™ Übertragung ja | KVM-over-IP™ Übertragung ja | KVM-over-IP™ Übertragung ja | KVM-over-IP™ Übertragung ja | KVM-over-IP™ Übertragung ja | ||
| Anzahl Übertragungskanäle | Anzahl Übertragungskanäle 1 | Anzahl Übertragungskanäle 1 | Anzahl Übertragungskanäle 1 | Anzahl Übertragungskanäle 1 | Anzahl Übertragungskanäle 1 | Anzahl Übertragungskanäle 1 | Anzahl Übertragungskanäle 1 | Anzahl Übertragungskanäle 1 | |||
| Redundante Übertragungskanäle | Redundante Übertragungskanäle optionale redundante KVM-Übertragung | Redundante Übertragungskanäle optionale redundante KVM-Übertragung | Redundante Übertragungskanäle optionale redundante KVM-Übertragung | Redundante Übertragungskanäle optionale redundante KVM-Übertragung | Redundante Übertragungskanäle optionale redundante KVM-Übertragung | Redundante Übertragungskanäle optionale redundante KVM-Übertragung | Redundante Übertragungskanäle optionale redundante KVM-Übertragung | Redundante Übertragungskanäle optionale redundante KVM-Übertragung | |||
| Reichweite | Reichweite 550 m (50.0/125µm, OM2 - 500MHz*km) 500 m (50.0/125µm, OM2 - 400MHz*km) 220 m (62.5/125µm, OM1 - 160MHz*km) 275 m (62.5/125µm, OM1 - 200MHz*km) | Reichweite 550 m (50.0/125µm, OM2 - 500MHz*km) 500 m (50.0/125µm, OM2 - 400MHz*km) 220 m (62.5/125µm, OM1 - 160MHz*km) 275 m (62.5/125µm, OM1 - 200MHz*km) | Reichweite 550 m (50.0/125µm, OM2 - 500MHz*km) 500 m (50.0/125µm, OM2 - 400MHz*km) 220 m (62.5/125µm, OM1 - 160MHz*km) 275 m (62.5/125µm, OM1 - 200MHz*km) | Reichweite 550 m (50.0/125µm, OM2 - 500MHz*km) 500 m (50.0/125µm, OM2 - 400MHz*km) 220 m (62.5/125µm, OM1 - 160MHz*km) 275 m (62.5/125µm, OM1 - 200MHz*km) | Reichweite 550 m (50.0/125µm, OM2 - 500MHz*km) 500 m (50.0/125µm, OM2 - 400MHz*km) 220 m (62.5/125µm, OM1 - 160MHz*km) 275 m (62.5/125µm, OM1 - 200MHz*km) | Reichweite 550 m (50.0/125µm, OM2 - 500MHz*km) 500 m (50.0/125µm, OM2 - 400MHz*km) 220 m (62.5/125µm, OM1 - 160MHz*km) 275 m (62.5/125µm, OM1 - 200MHz*km) | Reichweite 550 m (50.0/125µm, OM2 - 500MHz*km) 500 m (50.0/125µm, OM2 - 400MHz*km) 220 m (62.5/125µm, OM1 - 160MHz*km) 275 m (62.5/125µm, OM1 - 200MHz*km) | Reichweite 550 m (50.0/125µm, OM2 - 500MHz*km) 500 m (50.0/125µm, OM2 - 400MHz*km) 220 m (62.5/125µm, OM1 - 160MHz*km) 275 m (62.5/125µm, OM1 - 200MHz*km) | |||
| Laserklasse | Laserklasse Class 1 | Laserklasse Class 1 | Laserklasse Class 1 | Laserklasse Class 1 | Laserklasse Class 1 | Laserklasse Class 1 | Laserklasse Class 1 | Laserklasse Class 1 | |||
| Schnittstellentyp | Schnittstellentyp LC-Duplex | Schnittstellentyp LC-Duplex | Schnittstellentyp LC-Duplex | Schnittstellentyp LC-Duplex | Schnittstellentyp LC-Duplex | Schnittstellentyp LC-Duplex | Schnittstellentyp LC-Duplex | Schnittstellentyp LC-Duplex | |||
| Wellenlänge | Wellenlänge 850 nm | Wellenlänge 850 nm | Wellenlänge 850 nm | Wellenlänge 850 nm | Wellenlänge 850 nm | Wellenlänge 850 nm | Wellenlänge 850 nm | Wellenlänge 850 nm | |||
| KVM-Matrixsysteme Komponente | KVM-Matrixsysteme Komponente Rechnermodul | KVM-Matrixsysteme Komponente Rechnermodul | KVM-Matrixsysteme Komponente Rechnermodul | KVM-Matrixsysteme Komponente Rechnermodul | KVM-Matrixsysteme Komponente Rechnermodul | KVM-Matrixsysteme Komponente Rechnermodul | KVM-Matrixsysteme Komponente Rechnermodul | KVM-Matrixsysteme Komponente Rechnermodul | |||
| Medium | Medium Fiber MM | Medium Fiber MM | Medium Fiber MM | Medium Fiber MM | Medium Fiber MM | Medium Fiber MM | Medium Fiber MM | Medium Fiber MM | |||
| Datenrate | Datenrate 1 Gbit/s | Datenrate 1 Gbit/s | Datenrate 1 Gbit/s | Datenrate 1 Gbit/s | Datenrate 1 Gbit/s | Datenrate 1 Gbit/s | Datenrate 1 Gbit/s | Datenrate 1 Gbit/s | |||
| Videoeingang | Videoeingang | Videoeingang | Videoeingang | Videoeingang | Videoeingang | Videoeingang | Videoeingang | ||||
| Videoeingang | Anzahl der Videokanäle | Anzahl der Videokanäle 1 | Anzahl der Videokanäle 1 | Anzahl der Videokanäle 1 | Anzahl der Videokanäle 1 | Anzahl der Videokanäle 1 | Anzahl der Videokanäle 1 | Anzahl der Videokanäle 1 | Anzahl der Videokanäle 1 | ||
| Format | Format Singlelink DVI | Format Singlelink DVI | Format Singlelink DVI | Format Singlelink DVI | Format Singlelink DVI | Format Singlelink DVI | Format Singlelink DVI | Format Singlelink DVI | |||
| Farbtiefe | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | Farbtiefe 24 bit | |||
| Pixelrate | Pixelrate ca. 25 MHz bis ca. 165 MHz | Pixelrate ca. 25 MHz bis ca. 165 MHz | Pixelrate ca. 25 MHz bis ca. 165 MHz | Pixelrate ca. 25 MHz bis ca. 165 MHz | Pixelrate ca. 25 MHz bis ca. 165 MHz | Pixelrate ca. 25 MHz bis ca. 165 MHz | Pixelrate ca. 25 MHz bis ca. 165 MHz | Pixelrate ca. 25 MHz bis ca. 165 MHz | |||
| Vertikalfrequenz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | Vertikalfrequenz 24 Hz bis 120 Hz | |||
| Horizontalfrequenz | Horizontalfrequenz 25 kHz bis 135 kHz | Horizontalfrequenz 25 kHz bis 135 kHz | Horizontalfrequenz 25 kHz bis 135 kHz | Horizontalfrequenz 25 kHz bis 135 kHz | Horizontalfrequenz 25 kHz bis 135 kHz | Horizontalfrequenz 25 kHz bis 135 kHz | Horizontalfrequenz 25 kHz bis 135 kHz | Horizontalfrequenz 25 kHz bis 135 kHz | |||
| Auflösungsbeispiele | Auflösungsbeispiele 640 × 480 (60 Hz) 1600 × 1200 (60 Hz) 1920 × 1080 (60 Hz) 1920 × 1200 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Videobandbreite/Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 640 × 480 (60 Hz) 1600 × 1200 (60 Hz) 1920 × 1080 (60 Hz) 1920 × 1200 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Videobandbreite/Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 640 × 480 (60 Hz) 1600 × 1200 (60 Hz) 1920 × 1080 (60 Hz) 1920 × 1200 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Videobandbreite/Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 640 × 480 (60 Hz) 1600 × 1200 (60 Hz) 1920 × 1080 (60 Hz) 1920 × 1200 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Videobandbreite/Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 640 × 480 (60 Hz) 1600 × 1200 (60 Hz) 1920 × 1080 (60 Hz) 1920 × 1200 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Videobandbreite/Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 640 × 480 (60 Hz) 1600 × 1200 (60 Hz) 1920 × 1080 (60 Hz) 1920 × 1200 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Videobandbreite/Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 640 × 480 (60 Hz) 1600 × 1200 (60 Hz) 1920 × 1080 (60 Hz) 1920 × 1200 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Videobandbreite/Pixelrate und Horizontal-/Vertikalfrequenz möglich. | Auflösungsbeispiele 640 × 480 (60 Hz) 1600 × 1200 (60 Hz) 1920 × 1080 (60 Hz) 1920 × 1200 (60 Hz) Weitere VESA und CTA standardisierte Auflösungen im Rahmen der Videobandbreite/Pixelrate und Horizontal-/Vertikalfrequenz möglich. | |||
| Unterstützte Industriestandards | Unterstützte Industriestandards Display Data Channel (DDC) Enhanced Display Data Channel (E-DDC) Display Data Channel Command Interface (DDC/CI) | Unterstützte Industriestandards Display Data Channel (DDC) Enhanced Display Data Channel (E-DDC) Display Data Channel Command Interface (DDC/CI) | Unterstützte Industriestandards Display Data Channel (DDC) Enhanced Display Data Channel (E-DDC) Display Data Channel Command Interface (DDC/CI) | Unterstützte Industriestandards Display Data Channel (DDC) Enhanced Display Data Channel (E-DDC) Display Data Channel Command Interface (DDC/CI) | Unterstützte Industriestandards Display Data Channel (DDC) Enhanced Display Data Channel (E-DDC) Display Data Channel Command Interface (DDC/CI) | Unterstützte Industriestandards Display Data Channel (DDC) Enhanced Display Data Channel (E-DDC) Display Data Channel Command Interface (DDC/CI) | Unterstützte Industriestandards Display Data Channel (DDC) Enhanced Display Data Channel (E-DDC) Display Data Channel Command Interface (DDC/CI) | Unterstützte Industriestandards Display Data Channel (DDC) Enhanced Display Data Channel (E-DDC) Display Data Channel Command Interface (DDC/CI) | |||
| Audio | Audio | Audio | Audio | Audio | Audio | Audio | Audio | ||||
| Audio | Übertragungsart | Übertragungsart Nicht spezifiziert | Übertragungsart Stereo Transparent | Übertragungsart Stereo Transparent | Übertragungsart Stereo Transparent | Übertragungsart Stereo Transparent | Übertragungsart Nicht spezifiziert | Übertragungsart Nicht spezifiziert | Übertragungsart Nicht spezifiziert | ||
| Auflösungen | Auflösungen Nicht spezifiziert | Auflösungen 24 bit digital | Auflösungen 24 bit digital | Auflösungen 24 bit digital | Auflösungen 24 bit digital | Auflösungen Nicht spezifiziert | Auflösungen Nicht spezifiziert | Auflösungen Nicht spezifiziert | |||
| Abtastrate | Abtastrate Nicht spezifiziert | Abtastrate bis zu 96 kHz | Abtastrate bis zu 96 kHz | Abtastrate bis zu 96 kHz | Abtastrate bis zu 96 kHz | Abtastrate Nicht spezifiziert | Abtastrate Nicht spezifiziert | Abtastrate Nicht spezifiziert | |||
| Bandbreite | Bandbreite Nicht spezifiziert | Bandbreite 22 kHz | Bandbreite 22 kHz | Bandbreite 22 kHz | Bandbreite 22 kHz | Bandbreite Nicht spezifiziert | Bandbreite Nicht spezifiziert | Bandbreite Nicht spezifiziert | |||
| Audio Unterstützung | Audio Unterstützung Nicht spezifiziert | Audio Unterstützung Analog | Audio Unterstützung Analog | Audio Unterstützung Analog | Audio Unterstützung Analog | Audio Unterstützung Nicht spezifiziert | Audio Unterstützung Nicht spezifiziert | Audio Unterstützung Nicht spezifiziert | |||
| USB | USB | USB | USB | USB | USB | USB | USB | ||||
| USB | Spezifikation | Spezifikation USB 2.0 | Spezifikation USB 2.0 | Spezifikation USB 2.0 | Spezifikation USB 2.0 | Spezifikation USB 2.0 | Spezifikation USB 2.0 | Spezifikation USB 2.0 | Spezifikation USB 2.0 | ||
| GenericUSB-Unterstützung | GenericUSB-Unterstützung 1 Gerät | GenericUSB-Unterstützung 1 Gerät | GenericUSB-Unterstützung bis zu 5 Geräte | GenericUSB-Unterstützung 1 Gerät | GenericUSB-Unterstützung bis zu 5 Geräte | GenericUSB-Unterstützung 1 Gerät | GenericUSB-Unterstützung bis zu 5 Geräte | GenericUSB-Unterstützung bis zu 5 Geräte | |||
| Medium | Medium Embedded | Medium Embedded | Medium Embedded | Medium Embedded | Medium Embedded | Medium Embedded | Medium Embedded | Medium Embedded | |||
| Übertragungsrate | Übertragungsrate 25 Mbit/s (Full Speed) | Übertragungsrate 25 Mbit/s (Full Speed) | Übertragungsrate 25 Mbit/s (Full Speed) | Übertragungsrate 25 Mbit/s (Full Speed) | Übertragungsrate 25 Mbit/s (Full Speed) | Übertragungsrate 25 Mbit/s (Full Speed) | Übertragungsrate 25 Mbit/s (Full Speed) | Übertragungsrate 25 Mbit/s (Full Speed) | |||
| USB-Klassen | USB-Klassen Mass Storage (MSC / UMS) Human Interface Device (HID) SmartCard | USB-Klassen Mass Storage (MSC / UMS) Human Interface Device (HID) SmartCard | USB-Klassen Mass Storage (MSC / UMS) Human Interface Device (HID) SmartCard | USB-Klassen Mass Storage (MSC / UMS) Human Interface Device (HID) SmartCard | USB-Klassen Mass Storage (MSC / UMS) Human Interface Device (HID) SmartCard | USB-Klassen Mass Storage (MSC / UMS) Human Interface Device (HID) SmartCard | USB-Klassen Mass Storage (MSC / UMS) Human Interface Device (HID) SmartCard | USB-Klassen Mass Storage (MSC / UMS) Human Interface Device (HID) SmartCard | |||
| Seriell | Seriell | Seriell | Seriell | Seriell | Seriell | Seriell | Seriell | ||||
| Seriell | Standard | Standard Nicht spezifiziert | Standard Nicht spezifiziert | Standard Nicht spezifiziert | Standard RS232 | Standard RS232 | Standard Nicht spezifiziert | Standard Nicht spezifiziert | Standard Nicht spezifiziert | ||
| Transparente Übertragung | Transparente Übertragung Nicht spezifiziert | Transparente Übertragung Nicht spezifiziert | Transparente Übertragung Nicht spezifiziert | Transparente Übertragung ja | Transparente Übertragung ja | Transparente Übertragung Nicht spezifiziert | Transparente Übertragung Nicht spezifiziert | Transparente Übertragung Nicht spezifiziert | |||
| Datenrate | Datenrate Nicht spezifiziert | Datenrate Nicht spezifiziert | Datenrate Nicht spezifiziert | Datenrate 115200 bps | Datenrate 115200 bps | Datenrate Nicht spezifiziert | Datenrate Nicht spezifiziert | Datenrate Nicht spezifiziert | |||
| Signale | Signale Nicht spezifiziert | Signale Nicht spezifiziert | Signale Nicht spezifiziert | Signale TxD RxD RTS CTS GND 5V | Signale TxD RxD RTS CTS GND 5V | Signale Nicht spezifiziert | Signale Nicht spezifiziert | Signale Nicht spezifiziert | |||
| Netzwerk | Netzwerk | Netzwerk | Netzwerk | Netzwerk | Netzwerk | Netzwerk | Netzwerk | ||||
| Netzwerk | Medium 1 | Medium 1 CAT5 CAT6 CAT7 | Medium 1 CAT5 CAT6 CAT7 | Medium 1 CAT5 CAT6 CAT7 | Medium 1 CAT5 CAT6 CAT7 | Medium 1 CAT5 CAT6 CAT7 | Medium 1 CAT5 CAT6 CAT7 | Medium 1 CAT5 CAT6 CAT7 | Medium 1 CAT5 CAT6 CAT7 | ||
| Datenrate 1 | Datenrate 1 10 MBit/s 100 MBit/s | Datenrate 1 10 MBit/s 100 MBit/s | Datenrate 1 10 MBit/s 100 MBit/s | Datenrate 1 10 MBit/s 100 MBit/s | Datenrate 1 10 MBit/s 100 MBit/s | Datenrate 1 10 MBit/s 100 MBit/s | Datenrate 1 10 MBit/s 100 MBit/s | Datenrate 1 10 MBit/s 100 MBit/s | |||
| Wartung | Wartung | Wartung | Wartung | Wartung | Wartung | Wartung | Wartung | ||||
| Wartung | Update via | Update via ConfigPanel (Netzwerk) | Update via ConfigPanel (Netzwerk) | Update via ConfigPanel (Netzwerk) | Update via ConfigPanel (Netzwerk) | Update via ConfigPanel (Netzwerk) | Update via ConfigPanel (Netzwerk) | Update via ConfigPanel (Netzwerk) | Update via ConfigPanel (Netzwerk) | ||
| Serviceport-Einstellungen | Serviceport-Einstellungen 115200bps (8/N/1) | Serviceport-Einstellungen 115200bps (8/N/1) | Serviceport-Einstellungen 115200bps (8/N/1) | Serviceport-Einstellungen 115200bps (8/N/1) | Serviceport-Einstellungen 115200bps (8/N/1) | Serviceport-Einstellungen 115200bps (8/N/1) | Serviceport-Einstellungen 115200bps (8/N/1) | Serviceport-Einstellungen 115200bps (8/N/1) | |||
| Gehäuse | Gehäuse | Gehäuse | Gehäuse | Gehäuse | Gehäuse | Gehäuse | Gehäuse | ||||
| Gehäuse | Material | Material Aluminium, eloxiert | Material Aluminium, eloxiert | Material Aluminium, eloxiert | Material Aluminium, eloxiert | Material Aluminium, eloxiert | Material Aluminium, eloxiert | Material Aluminium, eloxiert | Material Aluminium, eloxiert | ||
| Tiefe | Tiefe ca. 184 mm | Tiefe ca. 184 mm | Tiefe ca. 184 mm | Tiefe ca. 184 mm | Tiefe ca. 184 mm | Tiefe ca. 184 mm | Tiefe ca. 184 mm | Tiefe ca. 184 mm | |||
| IP-Schutzklasse | IP-Schutzklasse IP20 | IP-Schutzklasse IP20 | IP-Schutzklasse IP20 | IP-Schutzklasse IP20 | IP-Schutzklasse IP20 | IP-Schutzklasse IP20 | IP-Schutzklasse IP20 | IP-Schutzklasse IP20 | |||
| Betriebsbedingungen | Betriebsbedingungen | Betriebsbedingungen | Betriebsbedingungen | Betriebsbedingungen | Betriebsbedingungen | Betriebsbedingungen | Betriebsbedingungen | ||||
| Betriebsbedingungen | Temperatur Betrieb | Temperatur Betrieb 5 °C bis 45 °C | Temperatur Betrieb 5 °C bis 45 °C | Temperatur Betrieb 5 °C bis 45 °C | Temperatur Betrieb 5 °C bis 45 °C | Temperatur Betrieb 5 °C bis 45 °C | Temperatur Betrieb 5 °C bis 45 °C | Temperatur Betrieb 5 °C bis 45 °C | Temperatur Betrieb 5 °C bis 45 °C | ||
| Luftfeuchte Betrieb | Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend | Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend | Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend | Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend | Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend | Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend | Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend | Luftfeuchte Betrieb 20 % bis 80 %, nicht kondensierend | |||
| Verwendungsbereich | Verwendungsbereich Innenbereich | Verwendungsbereich Innenbereich | Verwendungsbereich Innenbereich | Verwendungsbereich Innenbereich | Verwendungsbereich Innenbereich | Verwendungsbereich Innenbereich | Verwendungsbereich Innenbereich | Verwendungsbereich Innenbereich | |||
| Maximale Betriebshöhe | Maximale Betriebshöhe 3048m über NN | Maximale Betriebshöhe 3048m über NN | Maximale Betriebshöhe 3048m über NN | Maximale Betriebshöhe 3048m über NN | Maximale Betriebshöhe 3048m über NN | Maximale Betriebshöhe 3048m über NN | Maximale Betriebshöhe 3048m über NN | Maximale Betriebshöhe 3048m über NN | |||
| Temperatur Lagerung | Temperatur Lagerung -20 °C bis 60 °C | Temperatur Lagerung -20 °C bis 60 °C | Temperatur Lagerung -20 °C bis 60 °C | Temperatur Lagerung -20 °C bis 60 °C | Temperatur Lagerung -20 °C bis 60 °C | Temperatur Lagerung -20 °C bis 60 °C | Temperatur Lagerung -20 °C bis 60 °C | Temperatur Lagerung -20 °C bis 60 °C | |||
| Luftfeuchte Lagerung | Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend | Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend | Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend | Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend | Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend | Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend | Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend | Luftfeuchte Lagerung 15 % bis 85 %, nicht kondensierend | |||
| MTBF | MTBF 200000 h at 25°C | MTBF 200000 h at 25°C | MTBF 200000 h at 25°C | MTBF 200000 h at 25°C | MTBF 200000 h at 25°C | MTBF 200000 h at 25°C | MTBF 200000 h at 25°C | MTBF 200000 h at 25°C | |||
| Konformitäten | Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads) | Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads) | Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads) | Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads) | Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads) | Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads) | Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads) | Konformitäten CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads) | |||
| Stromversorgung | Stromversorgung | Stromversorgung | Stromversorgung | Stromversorgung | Stromversorgung | Stromversorgung | Stromversorgung | ||||
| Stromversorgung | Eingangsspannung | Eingangsspannung 12 VDC | Eingangsspannung 12 VDC | Eingangsspannung 12 VDC | Eingangsspannung 12 VDC | Eingangsspannung 12 VDC | Eingangsspannung 12 VDC | Eingangsspannung 12 VDC | Eingangsspannung 12 VDC | ||
| Stromaufnahme | Stromaufnahme 0.9 A | Stromaufnahme 0.9 A | Stromaufnahme 0.9 A | Stromaufnahme 0.9 A | Stromaufnahme 0.9 A | Stromaufnahme 0.9 A | Stromaufnahme 0.9 A | Stromaufnahme 0.9 A | |||
| Stromversorgung 2 | Stromversorgung 2 | Stromversorgung 2 | Stromversorgung 2 | Stromversorgung 2 | Stromversorgung 2 | Stromversorgung 2 | Stromversorgung 2 | ||||
| Stromversorgung 2 | Eingangsspannung | Eingangsspannung Nicht spezifiziert | Eingangsspannung Nicht spezifiziert | Eingangsspannung Nicht spezifiziert | Eingangsspannung 100-240 VAC | Eingangsspannung 100-240 VAC | Eingangsspannung 100-240 VAC | Eingangsspannung Nicht spezifiziert | Eingangsspannung 100-240 VAC | ||
| Eingangsfrequenz | Eingangsfrequenz Nicht spezifiziert | Eingangsfrequenz Nicht spezifiziert | Eingangsfrequenz Nicht spezifiziert | Eingangsfrequenz 60-50 Hz | Eingangsfrequenz 60-50 Hz | Eingangsfrequenz 60-50 Hz | Eingangsfrequenz Nicht spezifiziert | Eingangsfrequenz 60-50 Hz | |||
| Stromaufnahme | Stromaufnahme Nicht spezifiziert | Stromaufnahme Nicht spezifiziert | Stromaufnahme Nicht spezifiziert | Stromaufnahme 0.3-0.2 A | Stromaufnahme 0.3-0.2 A | Stromaufnahme 0.3-0.2 A | Stromaufnahme Nicht spezifiziert | Stromaufnahme 0.3-0.2 A | |||

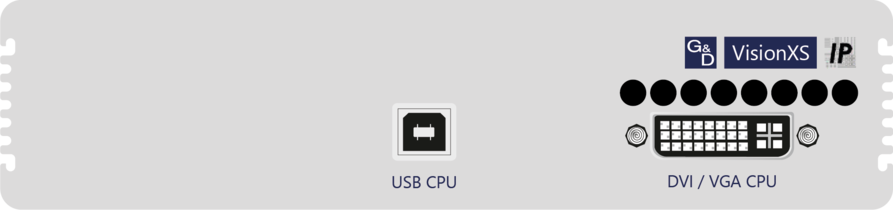

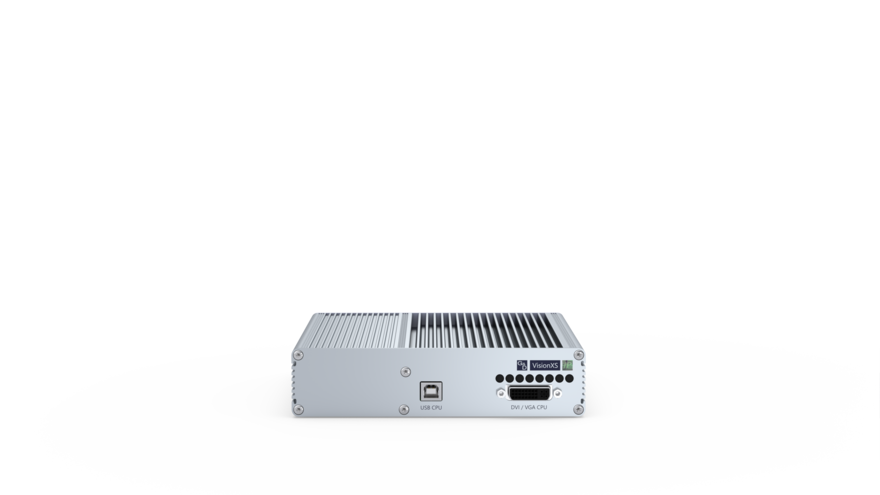

| Blendenbezeichnung | Bauform | Beschreibung |
|---|---|---|
| USB CPU | USB-B Buchse 2.0 | Verbindung zum Rechner - USB |
| DVI / VGA CPU | DVI-I Buchse | Verbindung zum Rechner - Video |

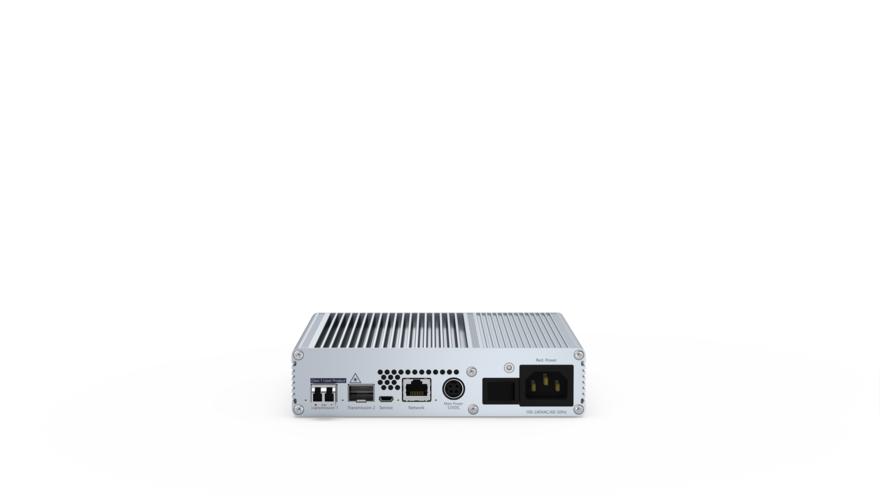

| Blendenbezeichnung | Bauform | Beschreibung |
|---|---|---|
| Transmission 1 | LC-Duplex Buchse | Datenübertragung zum Arbeitsplatzmodul bzw. zum Matrixswitch über IP Netzwerk (FIBER) |
| Transmission 2 | LC-Duplex Buchse | Datenübertragung zum Arbeitsplatzmodul bzw. zum Matrixswitch über IP Netzwerk redundant (FIBER) |
| Service | Micro-USB Buchse | Anschluss für Servicezwecke |
| Network | RJ45 Buchse | Anschluss IP Netzwerk |
| Main Power | Mini-DIN 4 Buchse | Spannungsversorgung DC |
| Red. Power | Kaltgerätestecker IEC 320 C14 | Spannungsversorgung AC redundant |
