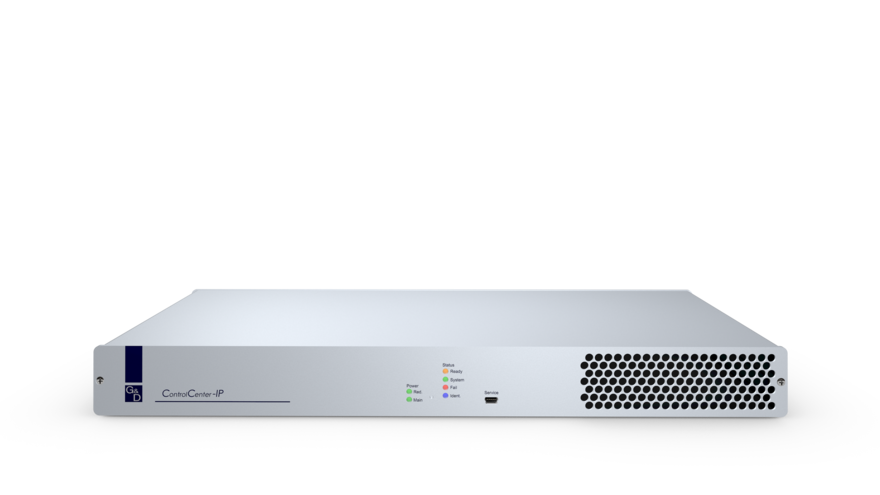

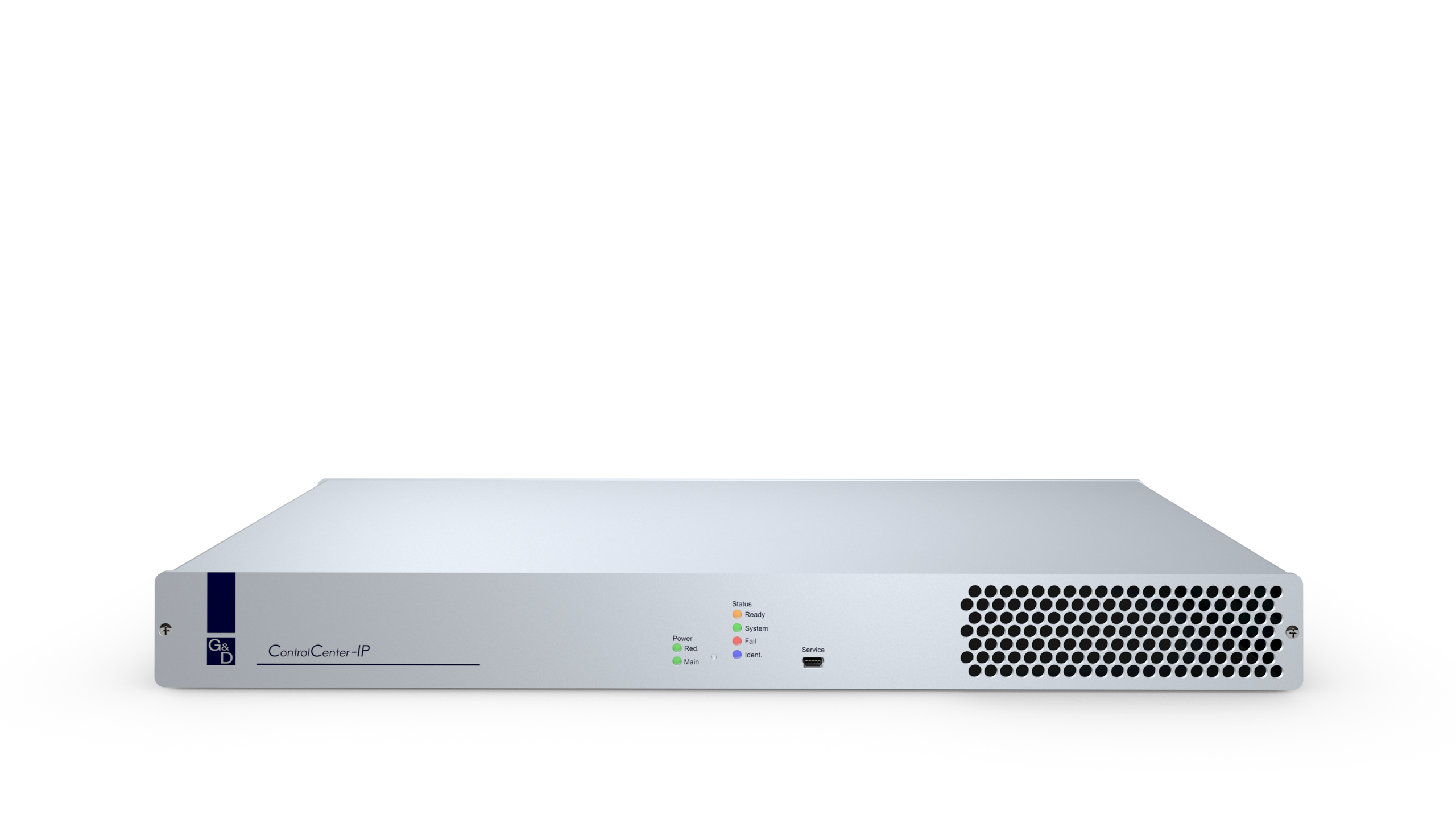

ControlCenter-IP 2.0 incl. 20 licenses

Art.-Nr. A2300129

Zurück zur letzten Ansicht

Highlight

KVM-over-IP-Matrixswitch

Produkt jetzt anfragen

Zur Merkliste hinzufügen Produkt vergleichen Fragen zum Produkt?

Mehr Erfahren

Das Formular konnte nicht geladen werden.

Mit dem Zentralmodul ControlCenter-IP

bedienen Sie eine größere Anzahl an Rechnern über eine größere Anzahl an Arbeitsplätzen. KVM-over-IP™-Matrixsysteme helfen Ihnen dabei, komplexe IT-Infrastrukturen einfach und intuitiv zu bedienen und gleichzeitig die Vorzüge eines flexiblen Netzwerkes zu nutzen. Besonders in missionskritischen Umgebungen wie Kontrollräumen, militärischen Kommandozentralen, Rechenzentren oder Anlagen zur Steuerung kritischer Infrastrukturen profitieren Anwender von der sicheren, zuverlässigen und flexiblen Lösung für dezentrale Bedienung und Administration. Der ControlCenter-IP wird gemeinsam mit den KVM-over-IP™-Endgeräten (Rechnermodule, RemoteAccess-IP-CPUs und Arbeitsplatzmodule) in das Standard-IP-basierte Netzwerk eingebunden. Während das zentrale Routing selbst über Standard-Netzwerkswitches abgewickelt wird, übernimmt der ControlCenter-IP die Vermittlungslogik im Netzwerk, optimiert die Erreichbarkeit aller Geräte untereinander und ermöglicht die Umschaltung auf die verbundenen Rechnermodule.

Übertragung

KVM-over-IP™ via IP-basierter Standard-Netzwerke (Layer 3)
Die Übertragungslänge zwischen zwei aktiven Netzwerkkomponenten beträgt bis zu 100m per CAT-Kabel

Gerät

Verbesserung der Sicherheit durch physische Trennung zwischen den Arbeitsplätzen und Computern

Zugriff auf Standard-Schnittstellen des Rechners, keine Software-Installation erforderlich

Anwender können zwischen verschiedenen Quellen nahezu in Echtzeit umschalten, ohne Unterbrechungen oder Verzögerungen wahrzunehmen

Das Gerät übernimmt die Vermittlungslogik im Netzwerk, optimiert die Erreichbarkeit aller Geräte untereinander und ermöglicht die Umschaltung auf die verbundenen Rechnermodule

Signale

Kanal-Gruppierung: Neben dem Zusammenfassen mehrerer Rechner zu einer Konsole unterstützt das Zentralmodul auch Multimonitor-Arbeitsplätze für Computer mit mehreren Videoausgängen. Hierbei werden mehrere Kanäle ganz einfach zu einer Kanal- Gruppe zusammengefasst. Die Administration dazu erfolgt gewohnt übersichtlich im Web-Interface des Zentralmoduls. Neben mehreren Bildquellen können auch weitere Signale in diese Gruppen einbezogen werden. So unterstützt das System auch die transparente Übertragung und Umschaltung von USB2.0-Signalen sowie RS232.

USB-Pinning: Wurden mehrere Ports zu einer Multikanal-Konfiguration gruppiert, kann die transparente USB-Übertragung auf dem aktuell aufgeschalteten Rechner gehalten werden, selbst wenn der Benutzer auf einen anderen Rechner umschaltet. Die USB-Übertragung wird dann nicht unterbrochen, sondern zu Ende geführt.

Sicherheitsfeatures

Da eine dedizierte Verkabelung am Gerät wegfällt und man über das Netzwerk arbeitet, spielt die Übertragungssicherheit eine sehr große Rolle. Aus diesem Grund haben wir diverse Sicherheitsmechanismen entwickelt um die Sicherheit in kritischen Umgebungen weiter zu erhöhen. Die gesamte Kommunikation und Datenübertragung findet verschlüsselt statt und garantiert so ein hohes Maß an Sicherheit in kritischen Umgebungen.

Bootloader, Betriebssystem und Firmware des ControlCenter-IP bilden eine sogenannte „Trusted Computing Platform“, die vor der Manipulation Dritter geschützt ist. Dabei sichert ein integriertes „Trusted Platform Module“ (TPM-Hardwaremodul) mit einem RSA Verschlüsselungsverfahren und einer Schlüssellänge von 2048 Bit sämtliche Zugangs- und Konfigurationsdaten vor dem Ausspähen.
Sensible Informationen wie Login-Daten und Passwörter werden permanent verschlüsselt abgespeichert. Mögliche Modifikationen der Firmware werden frühzeitig erkannt und führen zu einem Abbruch des Bootvorgangs. Dadurch werden Manipulationsversuche wie z.B. das Einschleusen eines Keyboard-Sniffers unterbunden.

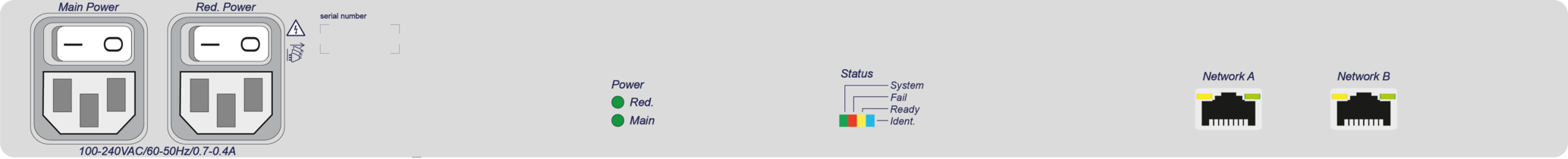

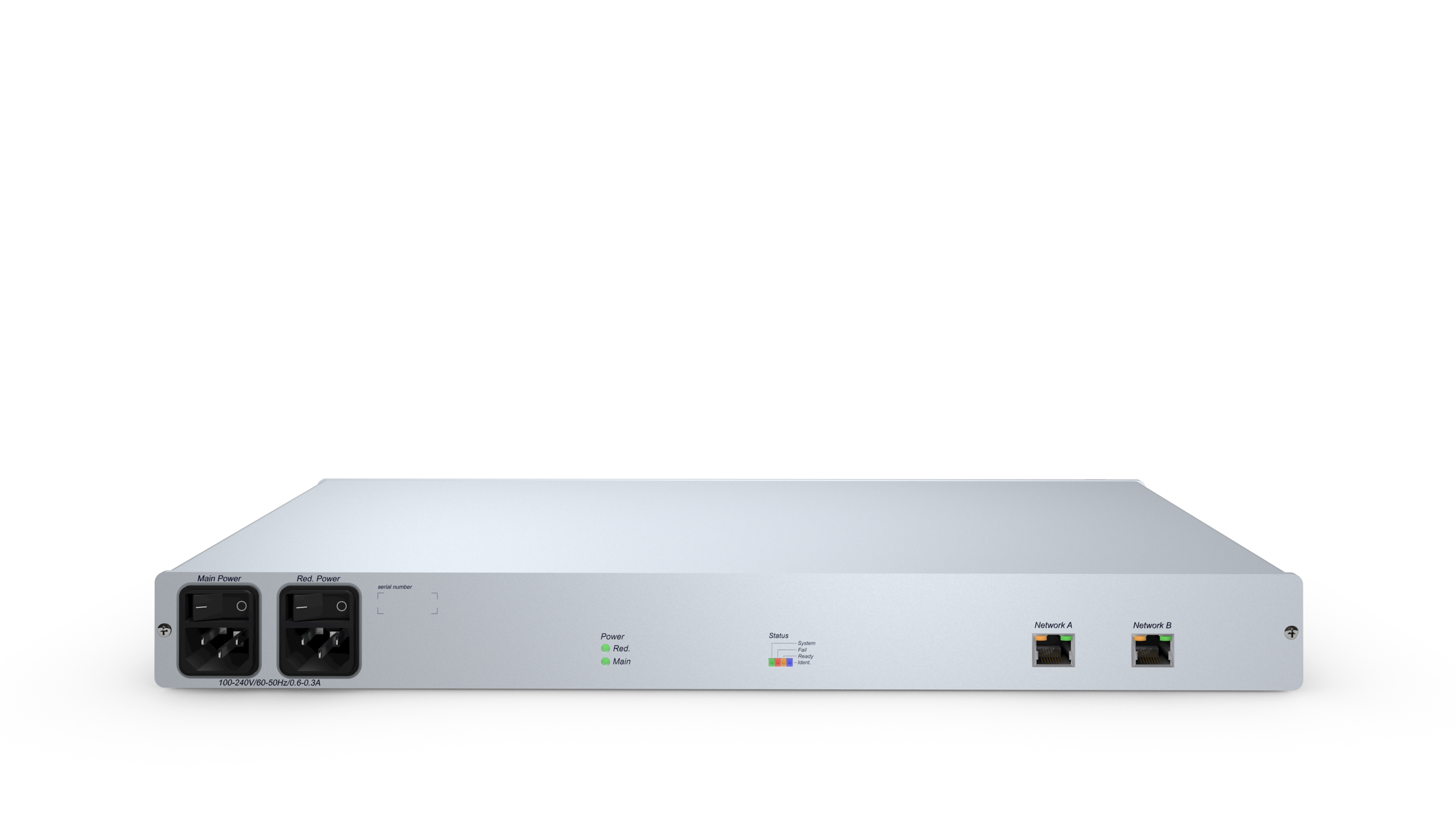

redundante interne Netzteile

redundante Netzwerkschnittstelle

Unterstützung externer Authentifizierung per LDAP, Active Directory, TACACS+, Radius

Die Monitoring-Funktion erlaubt die automatische Ausgabe von Gerätezustands-Meldungen an Syslog-Server oder per SNMP sowie eine manuelle Überwachung mittels des Web-Interfaces.

abschaltbarer Zugangsschutz und Benutzerverwaltung

Auto-Backup-Funktion: Diese Funktion automatisiert den Backup-Vorgang und übernimmt dabei die gleichen Funktionen manueller Backups, jedoch mit dem zusätzlichen Komfort automatischer Ausführung zu benutzerkonfigurierbaren Intervallen. Indem manuelle Eingriffe nicht mehr erforderlich sind, können Benutzer eine gleichbleibende und rechtzeitige Sicherung gewährleisten, ohne kontinuierlich überwachen zu müssen.

Bedien-Features

automatisches Erkennen und Anzeigen der Systemarchitektur

Konfiguration per Web-Interface

zentrales Update aller Komponenten über Netzwerk

Wake-On-LAN-Funktion: In Fällen, in denen sich ein Computer im Ruhezustand befindet, bietet unsere Wake-On-LAN-Funktion die Möglichkeit, ihn remote aus dem Ruhezustand zu holen, vorausgesetzt, das Zielsystem unterstützt diese Funktion. Diese Funktion erlaubt es Administratoren, auf Systeme zuzugreifen, ohne dass manuelles Eingreifen erforderlich ist. Darüber hinaus bietet unsere Lösung die Möglichkeit, eine zusätzliche Sicherheitsebene durch die Implementierung eines optionalen Passworts zu konfigurieren.

Signale

U2-LAN-04 – integrieren Sie High-Speed-USB-2.0 in Ihre KVM-over-IP-Matrix-Installation: Der U2-LAN-04 ist ein USB-2.0-High-Speed-Extender, durch den die Integration von High-Speed-USB-2.0-Signalen in die KVM-over-IP-Matrix-Installation ermöglicht wird.

Sicherheitsfeatures

Mit dem DirectRedundancyShield (DRS) können Sie Ihre KVM-Installation schützen, indem Sie ein redundantes KVM-over-IP^TM-Matrixsystem implementieren, das sofort übernimmt, wenn das erste System ausfallen oder nicht erreichbar sein sollte. Sobald die DRS-Funktion konfiguriert ist, stellen jedes Arbeitsplatz- und jedes Computermodul zwei permanente Verbindungen zur aktiven und passiven KVM-over-IP^TM-Matrix über das Netzwerk her, wobei nur eine Übertragungsleitung verwendet wird. Wenn die primäre Verbindung unterbrochen wird, übernimmt die vorherige passive Verbindung automatisch und direkt. Das Umschalten erfolgt nahtlos und völlig ohne Verzögerung bei der Bildübertragung.

MatrixGuard – Software-Feature für maximale Sicherheit: der MatrixGuard bietet als Erweiterungsmöglichkeit Sicherheit für Ausfallszenarien. Sollte das ControlCenter-IP mit der Rolle des Datenbank-Leaders ausfallen, kann ein weiterer ControlCenter-IP als "Backup" bzw. Datenbank-Follower automatisch die Rolle des ursprünglichen Datenbank-Leaders übernehmen.
Hinweis: Funktion nicht kompatibel zu U2-LAN-Geräten.

Die 2-Faktor-Authentifizierung (2FA) bei KVM-Systemen bietet einen höheren Sicherheitsstandard und stellt sicher, dass nur autorisierte Benutzer Zugang zum System haben. Hierbei kommt ein Time-Based-One-Time-Password (TOTP) zum Einsatz, wobei es sich um ein zeitlich begrenzt gültiges und nur einmalig nutzbares Passwort handelt. Es können Authenticator-Apps oder Hardware-Tokens verwendet werden. Ebenfalls können Sie frei wählen, ob sie den internen, im Gerät bereitgestellten Authentifizierungsserver oder einen externen Verzeichnisdienst nutzen wollen.

Bedien-Features

TS-Funktion – Software-Feature für Multi-Monitor-Arbeitsplätze:
Das CrossDisplay-Switching als Teil der Erweiterung "TS-Funktion" ermöglicht ein benutzerfreundliches Umschalten zwischen den am Zentralmodul angeschlossenen Rechnern durch die Bewegung des Mauszeigers. Die Maus verhält sich wie auf einem „virtuellen Desktop“ und lässt sich nahtlos über die angeschlossenen Displays bewegen. Beim Wechsel des Mauszeigers von einem aktiven auf einen inaktiven Monitor wird der Tastatur-Maus-Fokus automatisch auf den zugehörigen Rechner gewechselt. Das ermöglicht einen Multi-Monitor-Arbeitsplatz, bei dem der Anwender sich nicht mit der eigentlichen Infrastruktur befassen muss. Der Nutzer geht einfach seinen Aufgaben nach und arbeitet ganz intuitiv.

Push-Get-Funktion – Software-Feature zum Verschieben/Holen eigener oder fremder Bildschirminhalte:
Die Push-Get-Funktion optimiert die Zusammenarbeit im Kontrollraum und erlaubt dem Benutzer das Bild seines Monitors auf das Display eines anderen Arbeitsplatzes oder einer Großbildprojektion zu „schieben“ (Push) oder von dort zu „holen“ (Get). Diese Lösung verbessert auch die Kommunikation, Flexibilität und Geschwindigkeit innerhalb des Teams, da die Mitarbeiter nun Aufgaben gemeinsam erledigen können.

Steuerungsmöglichkeiten

IP-Control-API – Software-Feature zur Vorbereitung der Umschaltung über Netzwerk:
Die IP-Control-API ist die Basis zur Versendung von Schaltbefehlen über Netzwerk an das Zentralmodul. Die Systembedienung wird damit unabhängig von einem Arbeitsplatzmodul. Ortsunabhängig kann jeder Rechner auf die gewünschten Projektionsmedien und/oder Operator-Bildschirme aufgeschaltet werden. Über das IP-Switching können Sie weiterhin:
- Information über die aktuellen Schaltzustände erhalten
- alle Schaltzustände aufheben (Disconnect)
- Informationen über die Rechnerstatus erhalten
- die Push-Get-Funktion über Netzwerk ausführen

Szenarienschaltung für einfache Bedienung von Matrixsystemen: Für die Verwendung der Szenarienschaltung ist das Software-Feature IP-Control-API notwendig. Mit der Szenarienschaltung kann der Schaltzustand eines Arbeitsplatzes/mehrerer Arbeitsplätze oder des gesamten Systems abgespeichert werden. Die Schaltzustände werden im gewählten Umfang in einem Script im Matrixsystem gespeichert und können über das OSD der berechtigten Arbeitsplätze aufgerufen und ausgeführt werden.

Systemerweiterung

Verarbeitung aller gängigen Videosignale, durch eine vielfältige Auswahl an matrixkompatiblen KVM-over-IP™-Extendern, die im Matrixbetrieb als Endgeräte „gemischt“ eingebunden werden können (Mix & Match). Die Videoübertragung erfolgt mittels bluedec™ – G&Ds hochentwickelter, mehrstufiger, verlustfreier Kompression – pixelperfekt, mit verlustfreier Videoqualität und nahezu ohne Latenz.

Die RemoteAccess-IP-CPU ermöglicht Ihnen eine nahtlose Integration von virtuellen Maschinen in Ihre KVM-over-IP-Installation. So lassen sich hybride Systeme mit physikalischer und virtueller Rechnerstruktur optimal realisieren.

Ausbau der Systemgröße: Durch die flexible Systemtopologie können Installationen beliebig skaliert und über Standard-Netzwerkelemente einfach erweitert werden. Die Systemgrößen der Matrixanwendung werden dazu unkompliziert über Lizenzschlüssel freigegeben. Über diese kann das System dann auch nachträglich nach Bedarf wachsen.

Allgemein	Produktgruppe	KVM-Matrixsysteme
Übertragung	KVM-over-IP™ Übertragung	ja
	Reichweite	100 m
	KVM-Matrixsysteme Komponente	Zentralmodul
	Medium	CAT7 CAT6 CAT5e
	Datenrate	1 Gbit/s
Netzwerk	Medium 1	CAT7 CAT6 CAT5
	Datenrate 1	10 MBit/s 100 MBit/s 1 GBit/s
	Medium 2	CAT5 CAT6 CAT7
	Datenrate 2	10 MBit/s 100 MBit/s 1 GBit/s
Wartung	Update via	ConfigPanel (Netzwerk)
Wartung	Serviceport-Einstellungen	115200bps (8/N/1)
Gehäuse	Material	Aluminium, eloxiert
	Breite	ca. 436 mm
	Höhe	ca. 44 mm
	Tiefe	ca. 210 mm
	IP-Schutzklasse	IP20
	Gewicht	ca. 2.00 kg
Betriebsbedingungen	Temperatur Betrieb	5 °C bis 45 °C
	Luftfeuchte Betrieb	20 % bis 80 %, nicht kondensierend
	Verwendungsbereich	Innenbereich
	Maximale Betriebshöhe	3048m über NN
	Temperatur Lagerung	-20 °C bis 55 °C
	Luftfeuchte Lagerung	15 % bis 85 %, nicht kondensierend
	MTBF	146000 h at 25°C
	Anmerkung	(wegen Lüftern, System MTBF 230.000h)
	Konformitäten	CE konform (siehe Downloads) UKCA konform (siehe Downloads) FCC konform (siehe Handbuch) TAA konform (siehe Downloads) EAC konform (siehe Downloads) RoHS konform (siehe Downloads) WEEE (reg. no. DE30763240) REACH konform (siehe Downloads)
Stromversorgung	Eingangsspannung	100-240 VAC
	Eingangsfrequenz	60-50 Hz
	Stromaufnahme	0.7-0.4 A
	Leistungsaufnahme Leerlauf	17 W
	Leistungsaufnahme max.	28.4-28.3 W
	Wärmeabgabe Leerlauf	17 W
	Wärmeabgabe max.	33 W
Stromversorgung 2	Eingangsspannung	100-240 VAC
	Eingangsfrequenz	60-50 Hz
	Stromaufnahme	0.7-0.4 A
	Leistungsaufnahme Leerlauf	17 W
	Leistungsaufnahme max.	28.4-28.3 W
	Wärmeabgabe Leerlauf	17 W
	Wärmeabgabe max.	33 W
